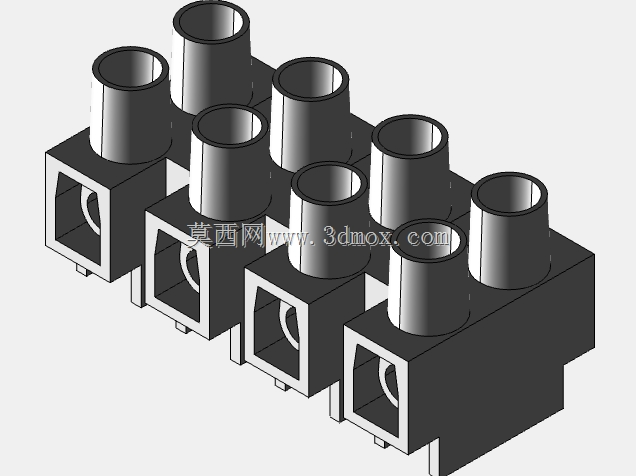

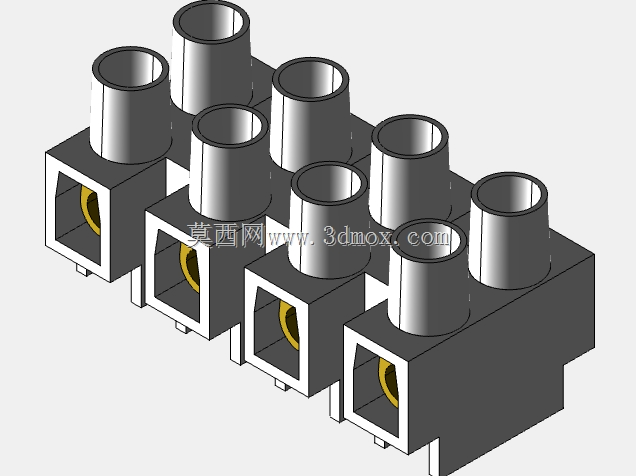

八位贯通式接线端子B16-4结构设计

项目分类:通用五金配件 发布时间:2024-12-12 ID:842742
  • 八位贯通式接线端子B16-4结构设计
  • 八位贯通式接线端子B16-4结构设计
  • 八位贯通式接线端子B16-4结构设计

  做低压电气柜布线、小型设备电控回路装配的工程师,多半都接触过这类贯通式接线端子,它不需要额外的焊接工序,靠螺钉压接就能实现多股导线的可靠连通,在民用配电、小型工业控制回路、仪器仪表内部接线场景里的使用频率极高。这款B16-4规格的端子采用八位并排一体式基座设计,整体采用阻燃PA材质注塑成型,绝缘基座的壁厚做了均匀加厚处理,相邻两个接线位之间设置了凸起的隔离筋,既可以避免相邻导线压接后裸露铜丝意外搭接造成的短路风险,也能提升整排端子的结构抗扭强度,就算在布线时反复拧动压接螺钉,也不会出现基座开裂、相邻位错位的问题。

  每个接线位上方都设计了贯通式的导线插入口,适配16平方及以下的多股铜芯导线或者单股硬线,压接腔内部做了防滑齿纹结构,螺钉下压时会把导线牢牢卡在齿纹之间,就算设备运行时存在持续振动,也不会出现导线松脱、接触电阻变大发热的问题。从安装边界来看,整排端子的底部预留了标准导轨卡槽,可以直接卡装在35mm标准DIN导轨上,不需要额外打孔固定,相邻端子之间可以通过拼接卡扣无限扩展位数,也可以根据实际接线需求裁剪成对应位数的小段,适配不同尺寸的电控箱内部空间。

  设计这类端子的时候,首先要考虑的是爬电距离与电气间隙是否符合低压电器的安全规范,相邻两个导电件之间的绝缘距离必须满足AC380V电压等级的绝缘要求,所以基座的隔离筋高度不能低于压接螺钉的顶部高度,避免不同电位的导电部分之间产生飞弧。其次要考虑压接结构的可靠性,压接螺钉的底部不能直接压在导线铜丝上,要搭配镀锌钢制压线板,增大和导线的接触面积,避免螺钉尖部压断铜丝造成导线断股。另外,导线插入口的倒角设计也很关键,入口处做15度的导向倒角,穿线的时候不需要刻意对准就能把导线顺利插到压接腔底部,能有效提升现场布线的装配效率。在实际选型使用的时候,要注意匹配导线的线径规格,不能超线径压接,不然会导致压接不牢,也不能用太小线径的导线搭配大规格端子,不然压接后接触面积不足容易发热。这类端子在仪器仪表的内部接线里尤其常用,比如减压阀配套的信号控制回路、小型传感器的接线中转,都需要这类紧凑尺寸的端子来实现导线的分接与中转,相比传统的绞接后包绝缘胶带的接线方式,这种端子压接的方式后期维护更方便,需要更换元器件的时候只需要松开对应位置的螺钉就能拆下导线,不需要剪断整段线路。

  另外,基座的耐温性能也是设计时重点考量的指标,正常工作时压接部位如果存在轻微接触电阻会产生一定温升,所以材质必须满足120摄氏度长期工作不变形的要求,阻燃等级要达到V0级,就算出现意外打火也不会引燃基座造成火势蔓延。从三维建模的角度来看,这类零件的建模重点在于注塑件的拔模角度处理,所有竖直方向的侧壁都要做1度左右的拔模斜度,方便注塑脱模,压接腔的内部棱角要做R0.5的圆角过渡,避免注塑时出现应力集中导致基座开裂,导轨卡槽的尺寸要严格按照标准DIN导轨的公差来设计,保证卡装后松紧适度,既不会轻易从导轨上滑落,也不会因为过紧导致卡装困难。
