双齿轮式奥尔德姆联轴器传动结构

　　在中小功率传动系统的布局中，经常会遇到两轴安装时存在径向偏移、无法保证绝对同轴的工况，这时候刚性联轴器无法适配安装误差带来的附加载荷，弹性联轴器又存在扭转间隙大、传动精度不足的问题，奥尔德姆联轴器也就是常说的十字滑块联轴器，刚好填补了这一应用场景的空白，这类结构常被用在机床进给传动、轻工设备动力传输、仪器仪表传动链路这类对传动精度有一定要求、同时安装空间紧凑、两轴对中存在客观难度的场合。

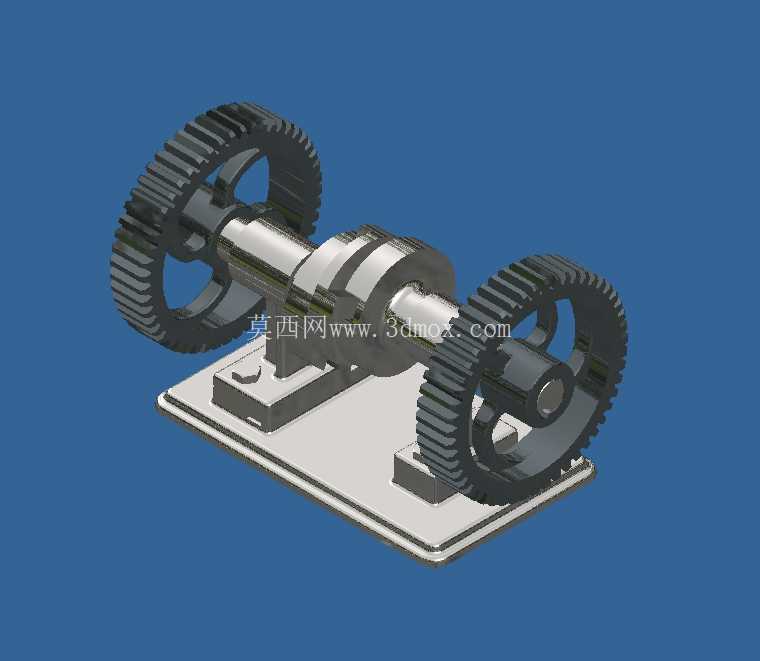

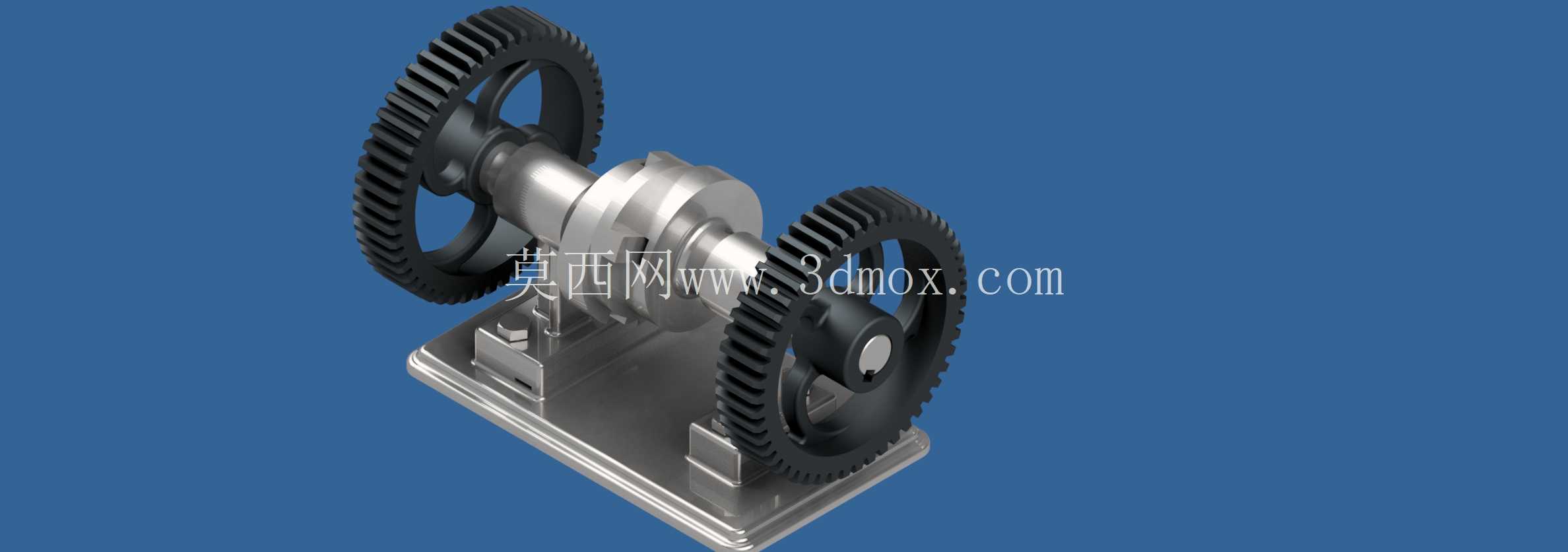

　　从结构组成来看，这套传动结构两端集成了传动齿轮，中间通过十字滑块结构实现扭矩传递，中间的滑块盘两侧带有互相垂直的凸榫，分别嵌入两端轴套对应的凹槽内，当两轴存在径向偏移时，滑块可以在凹槽内做小幅滑动，以此补偿安装带来的径向不对中量，同时不会像弹性元件那样产生明显的扭转滞后，保证传动过程中的角同步精度。两端的齿轮采用直齿圆柱齿形设计，齿部做了等厚处理，轮毂与轴套为一体化结构，轴孔位置预留了键槽安装位，可以通过平键实现与传动轴的周向固定，避免大扭矩传递时出现轴与轮毂的相对滑动。

　　设计这类结构的时候，首先要核算的是滑块与凹槽接触面的比压，因为工作过程中滑块和槽壁是滑动摩擦，比压过大就会出现过快磨损，直接缩短部件的维护周期，所以滑块的凸榫宽度、嵌入凹槽的深度都要根据传递的额定扭矩做匹配，同时接触面要预留润滑脂的存储空间，避免干摩擦导致的咬合失效。其次要考虑安装边界的限制，这套结构整体采用卧式安装布局，底部带有一体化的安装底座，两个轴承支座分别固定两端的轴系，支座与底座之间通过定位销保证位置精度，安装时需要保证两个支座的轴孔同轴度误差在滑块允许的补偿范围内，否则会导致滑块滑动阻力过大，传动过程中出现卡滞、附加振动的问题。

　　从外形尺寸的适配逻辑来看，两端齿轮的分度圆直径要匹配传动链路的速比要求，轴孔直径可以根据配套的传动轴直径做系列化调整，底座的安装孔距要适配常见的设备安装台面规格，不需要额外做转接板就可以直接固定在设备的安装基准面上。中间滑块的厚度要兼顾补偿量和结构刚性，厚度过小会导致凸榫强度不足，传递大扭矩时出现断裂风险，厚度过大则会增加整体的轴向尺寸，挤占设备内部的安装空间。轴系的支撑采用深沟球轴承，能够同时承受径向载荷和少量的轴向载荷，适配这类水平布置的传动结构的受力特点，轴承端盖采用嵌入式设计，既可以固定轴承的外圈位置，也能减少端盖突出带来的额外空间占用。

　　实际应用中，这类联轴器结构不适合高速重载的传动场景，因为滑动摩擦在高转速下会产生较大的磨损和发热，通常适用的转速范围在中低速区间，传递的扭矩根据结构尺寸不同可以覆盖几十牛米到数百牛米的区间，在转速不高、对传动同步性有要求、安装对中存在一定误差的场合，这种结构的可靠性远高于普通的弹性套柱销联轴器，同时结构简单，加工难度低，后期维护只需要定期检查滑块的磨损情况，更换滑块即可恢复传动精度，不需要整体更换整个联轴器部件，维护成本相对更低。

　　建模过程中需要重点关注几个配合面的公差设置：滑块凸榫与轴套凹槽之间采用间隙配合，保证滑块可以在槽内自由滑动，同时间隙不能过大，否则会出现传动回程误差，影响传动精度；轴与轴孔、轴承内圈与轴、轴承外圈与支座孔的配合要按照公差标准选取合适的配合等级，避免过盈量过大导致装配困难，或者间隙过大导致轴系窜动；齿轮的齿形参数要符合标准模数系列，保证和配对齿轮啮合时的侧隙合理，避免出现卡齿或者传动冲击过大的问题。底座的平面度要控制在合理范围内，保证两个支座安装后不会出现倾斜，否则会导致轴系受力不均，加剧轴承和滑块的磨损。
