盘类零件自动压合装配工装设备结构

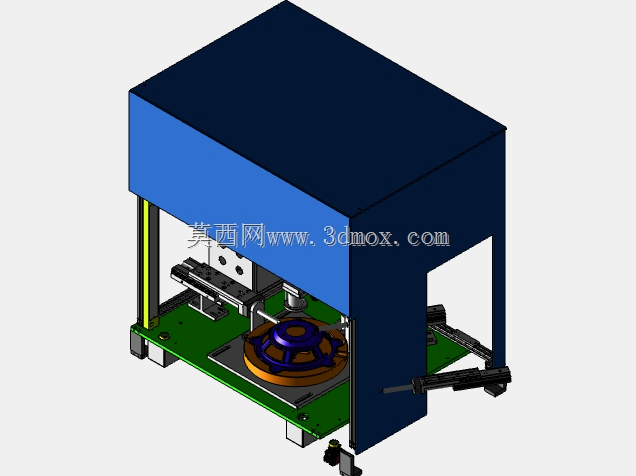

　　这套压合装配工装主要面向中小规格盘类环形零件的装配工序，常见应用场景涵盖汽配零部件生产、通用五金件组装、小型泵阀组件压合等产线环节，替代传统人工对位敲合的作业模式，解决人工装配时压合偏斜、压力不均导致的零件同轴度超差、密封面压伤等问题。从结构布局来看，设备采用半封闭框架式机架，上部深蓝色罩壳内置压合驱动单元，既可以隔绝压合作业时的碎屑飞溅，也能为内部动力组件提供安装支撑，机架立柱采用标准铝型材搭配线性导轨作为压头的运动导向，保证压合行程的直线度误差控制在0.02mm每百毫米行程范围内，避免压头下行时出现侧倾。下部绿色安装底板作为整个工装的基准承载面，所有功能组件均以底板的定位销孔为装配基准，保证各模块的位置度符合设计要求，底板上预留的T型槽可以根据不同规格的待加工零件快速更换定位夹具，适配直径80mm到200mm区间的盘类零件压合作业。中间工位设置的仿形定位座采用与待压零件轮廓匹配的凹槽设计，定位座表面做硬质氧化处理，耐磨性能提升的同时避免刮伤零件表面，定位座中心设置的避让孔可以容纳零件下部的凸起结构，保证零件放置后基准面完全贴合定位座表面，消除装配间隙带来的压合尺寸误差。

　　两侧配置的滑台送料机构采用气缸驱动，可将待装配的密封圈、端盖等辅件自动输送到压合工位正下方，无需人工伸手进入压合作业区域，从结构设计上规避压手等安全风险，滑台的行程限位采用硬限位搭配缓冲器的组合，既保证送料位置的重复定位精度，也能减少滑台到位时的冲击震动，避免零件在送料过程中出现移位。压合头的连接结构采用快换式设计，不同压合行程、不同压合端面形状的压头可以通过螺栓快速更换，无需拆解整个驱动单元，适配多品种小批量的生产需求，压头与驱动杆的连接部位设置浮动接头，可自动补偿微小的同轴度误差，避免压合过程中出现卡滞、零件压偏的问题。

　　设备的安装边界方面，整体占地尺寸控制在长750mm、宽600mm、高850mm区间，可以直接放置在标准工作台上使用，不需要额外做地基固定，底部设置的四个可调脚杯可以调节设备水平度，适应不同平整度的车间地面，设备的气路接口全部集中布置在机架后侧，接入0.5-0.7MPa的压缩空气即可正常运行，不需要额外配置液压站等辅助设备，部署灵活度较高。从设计思路上，这套工装没有采用复杂的伺服压合系统，而是针对固定压装行程、固定压装力的工序做了结构简化，在保证压装精度满足工艺要求的前提下，尽可能减少不必要的复杂结构，降低设备的制造成本与后期维护难度，所有易损件均采用标准件，直线导轨、气缸、缓冲器等配件都可以直接从市场采购替换，不需要定制特殊零件，减少后期运维的配件等待周期。

　　在实际使用过程中，操作人员只需要将待压合的主体零件放置在定位座上，将配套辅件放置在两侧送料滑台的定位槽内，启动设备后滑台自动送料到位，压头下行完成压合动作后自动复位，滑台退回，操作人员即可取出装配完成的组件，整个作业循环耗时不超过8秒，相比纯人工作业效率提升3倍以上，同时压装后的零件同轴度、压合深度的一致性远高于人工操作，减少后续质检环节的不良品率。设备框架的后侧预留了电控元件的安装空间，可以根据需求加装压力传感器、位移传感器，实现压装力与压装深度的实时监控，对接产线的MES系统做生产数据追溯，不需要对整体结构做大的改动，预留的扩展空间可以满足后续的工艺升级需求。
