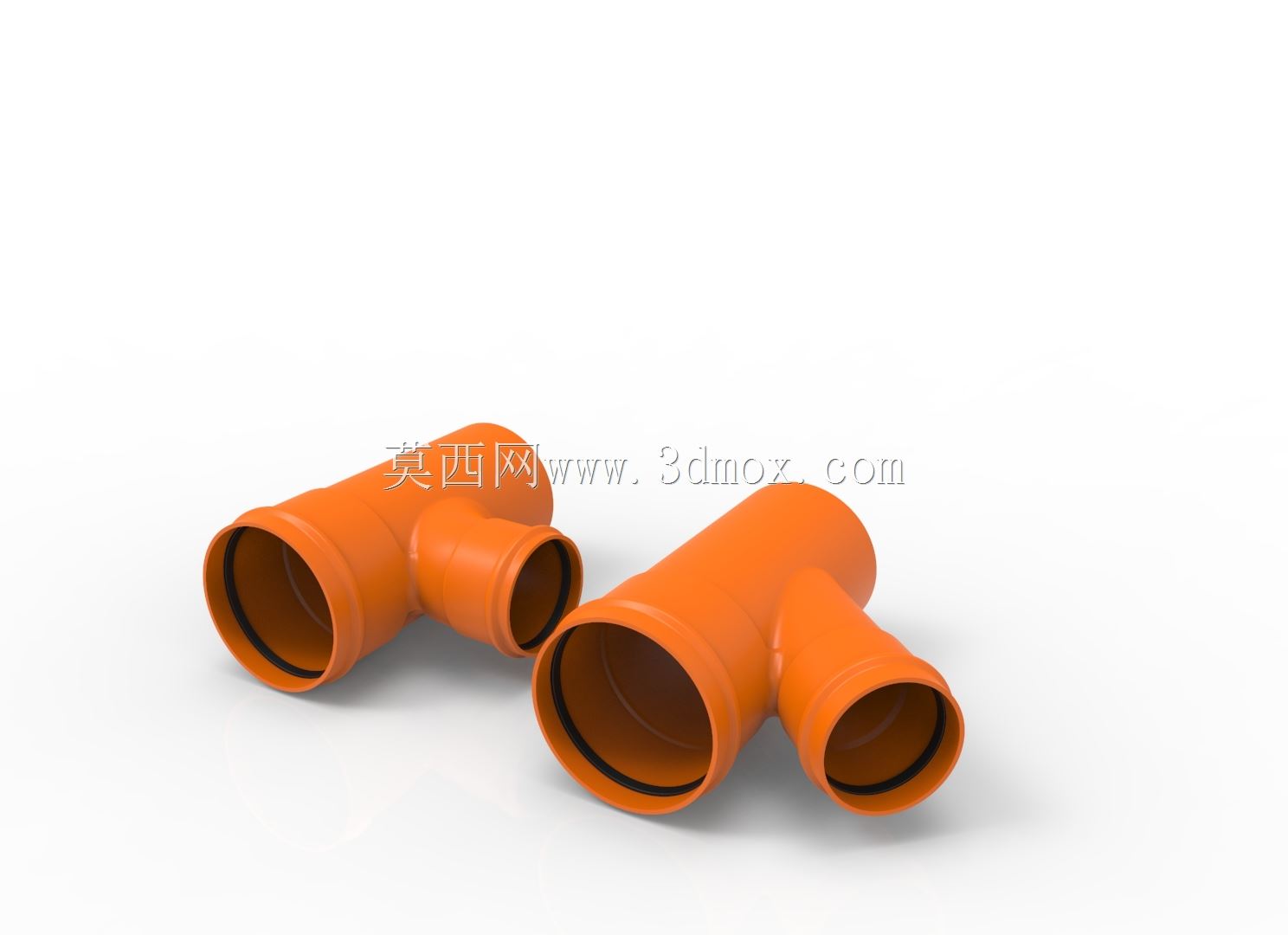

160转110规格地下排水三通接头结构

　　在市政地下排污、建筑室外雨污分流管网的布设作业中，异径三通是管线分支汇流环节无法绕开的核心连接件，本次呈现的160-110规格地下排水三通，正是针对主副管线管径差匹配场景开发的专用接驳构件。日常管网布设时，经常会遇到主干管采用160mm管径保障通流能力、支路接入管采用110mm管径控制布设成本的工况，这类异径三通不需要额外加装变径转接头，就能直接完成两种管径管线的垂直汇接，大幅减少管网接驳点的渗漏风险。

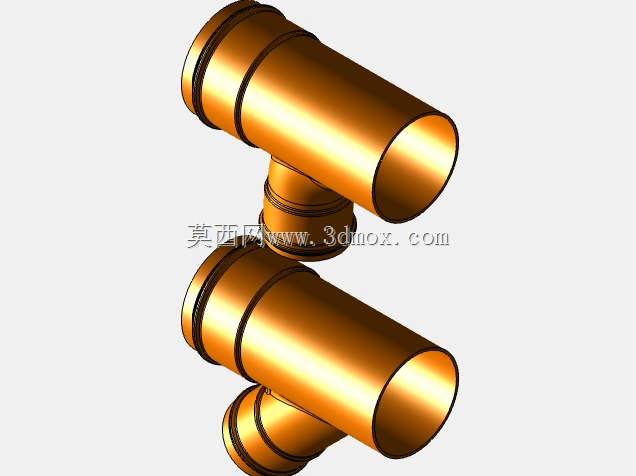

　　从结构设计逻辑来看，该三通采用顺水斜向分支结构，分支接口与主管道轴线呈固定倾角，而非直角对接，这种设计能够让支路汇入的水流顺着主管道水流方向斜向导入，避免直角对冲造成的水流紊流、杂物卡堵问题，尤其适合地下排污管网中携带泥沙、生活杂物的排水工况，可有效降低管网后期疏通维护的频次。接口部分采用承插式结构设计，承口内侧预置环形密封槽，安装时配套对应规格的橡胶密封圈即可完成密封，不需要现场做焊接、粘接处理，能够适应地下土壤轻微沉降带来的接口位移，避免沉降拉扯造成的接口渗漏。

　　外形尺寸上，主管道两端承口的公称通径为160mm，分支端承口公称通径为110mm，主管道整体有效接驳长度控制在常规地下管网安装的作业空间范围内，分支端的伸出长度预留了足够的管道接驳操作空间，安装时不需要额外裁切调整管件长度，能够直接适配标准管径的埋地排水管材。从安装边界来看，该管件的埋设深度需要匹配当地冻土层厚度要求，安装时承口方向需要逆着水流方向布设，保障密封圈受压后能够完全填充密封间隙，三通底部需要做100mm厚的砂石垫层夯实，避免管道运行过程中出现不均匀沉降造成接口错位。

　　不同于普通室内排水管件，该类地下排水三通的壁厚做了加厚处理，能够承受埋地后的土壤静载荷以及地面过往车辆传递的动载荷，不会因为外部压力出现管材变形、通流截面缩小的问题。在实际工程应用中，这类异径排水三通经常用在住宅小区室外管网的单元排水支管接入楼栋排水主干管的节点，或是市政道路排水管网中雨水收集口接入主排水干管的位置，相比采用等径三通加装变径圈的接驳方式，一体式异径三通的结构强度更高，接口渗漏点更少，长期埋地运行的可靠性更有保障。建模过程中需要重点关注承口的密封槽尺寸公差，槽宽与槽深需要和配套橡胶圈的压缩量匹配，压缩量过大容易造成安装困难，压缩量过小则会出现密封失效渗漏的问题；分支接口的倾斜角度需要严格符合排水管件的水力设计要求，角度偏差过大会影响水流顺导效果，容易在接口位置形成淤积堵塞。另外，管件的内外壁需要做光滑过渡处理，不能有明显的注塑飞边、凸起结构，避免排水过程中杂物勾挂在管壁位置造成堵塞。
