110mm口径地下排水用承插式管材结构

　　市政地下排水系统的管网布设中，大口径排水管材的结构合理性直接决定管网长期运行的渗漏率与运维成本，本次呈现的110mm口径地下排水管材，针对地下埋敷工况的受力特点做了针对性结构优化。从实际应用场景来看，这类管材主要适配小区室外雨污分流管网、市政支路地下排污管线、工业厂区地面径流收集系统的埋地敷设，埋深通常在0.8米到3米区间，需要承受上部土壤静载荷、路面过往车辆的动载荷冲击，同时还要耐受土壤中酸碱成分的长期腐蚀，以及排水过程中携带的泥沙、杂物的磨损。

　　从功能特性上看，该管材采用承插式接口设计，单根管材的一端为扩口承端，另一端为平口插端，安装时仅需在插端配套密封胶圈即可插入承端完成连接，无需现场焊接或热熔作业，能大幅缩短管网铺设的现场施工周期，同时承插结构自带一定的角度偏转余量，可适配地基小幅不均匀沉降的工况，避免接口处出现应力集中导致的管材开裂。管材内壁做了光滑度优化，沿程水流阻力小，相同坡度下的排水流速比传统混凝土管材高出30%以上，不易在管内淤积杂物，减少后期管网疏通的运维频次。管材外壁为等壁厚圆柱结构，壁厚取值经过埋深载荷校核，在110mm公称外径下，壁厚满足环刚度≥4kN/㎡的要求，可适配大多数非机动车道、绿化带下的埋敷需求，若需适配机动车道下的重载埋敷场景，可在该结构基础上调整壁厚参数提升环刚度。

　　设计思路上，首先围绕地下敷设的安装便捷性做了接口优化，承口的扩口深度经过匹配计算，保证插入后胶圈的压缩量处于合理区间，既不会因为压缩量过小导致密封失效渗漏，也不会因为压缩量过大造成安装阻力过高，现场施工时仅需手动辅以简易工具即可完成插接。其次针对管材堆放、运输过程中的受力做了端部加强，承口部位的壁厚略大于管身壁厚，避免堆放时多层叠压导致承口变形失圆，影响现场安装的密封性。管身采用等截面圆柱结构，挤出成型工艺性好，生产过程中壁厚均匀性易控制，成型后的管材直线度好，长距离布设时管线顺直度易保证。

　　从安装边界来看，单根管材的有效长度适配常规管网段的布设模数，接口处的偏转角度允许范围为3°以内，布设管线遇到小角度转向时可通过接口自然偏转实现，无需额外配置弯头配件，降低管网的配件成本。安装时沟槽底部需做100mm厚的砂石垫层，避免尖锐石块直接接触管材外壁造成局部应力集中，回填时需在管材周围300mm范围内采用细土回填并分层夯实，严禁带大块碎石的回填土直接接触管材。管线接驳检查井时，管材与井壁的衔接部位需做防水密封处理，避免井壁与管材衔接处出现渗漏导致土壤流失，引发地面塌陷隐患。

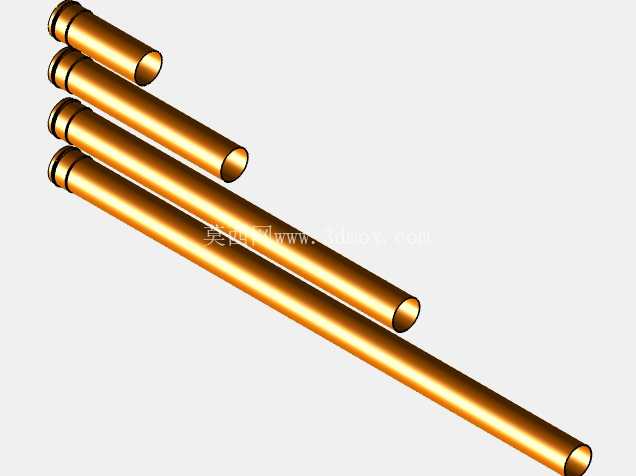

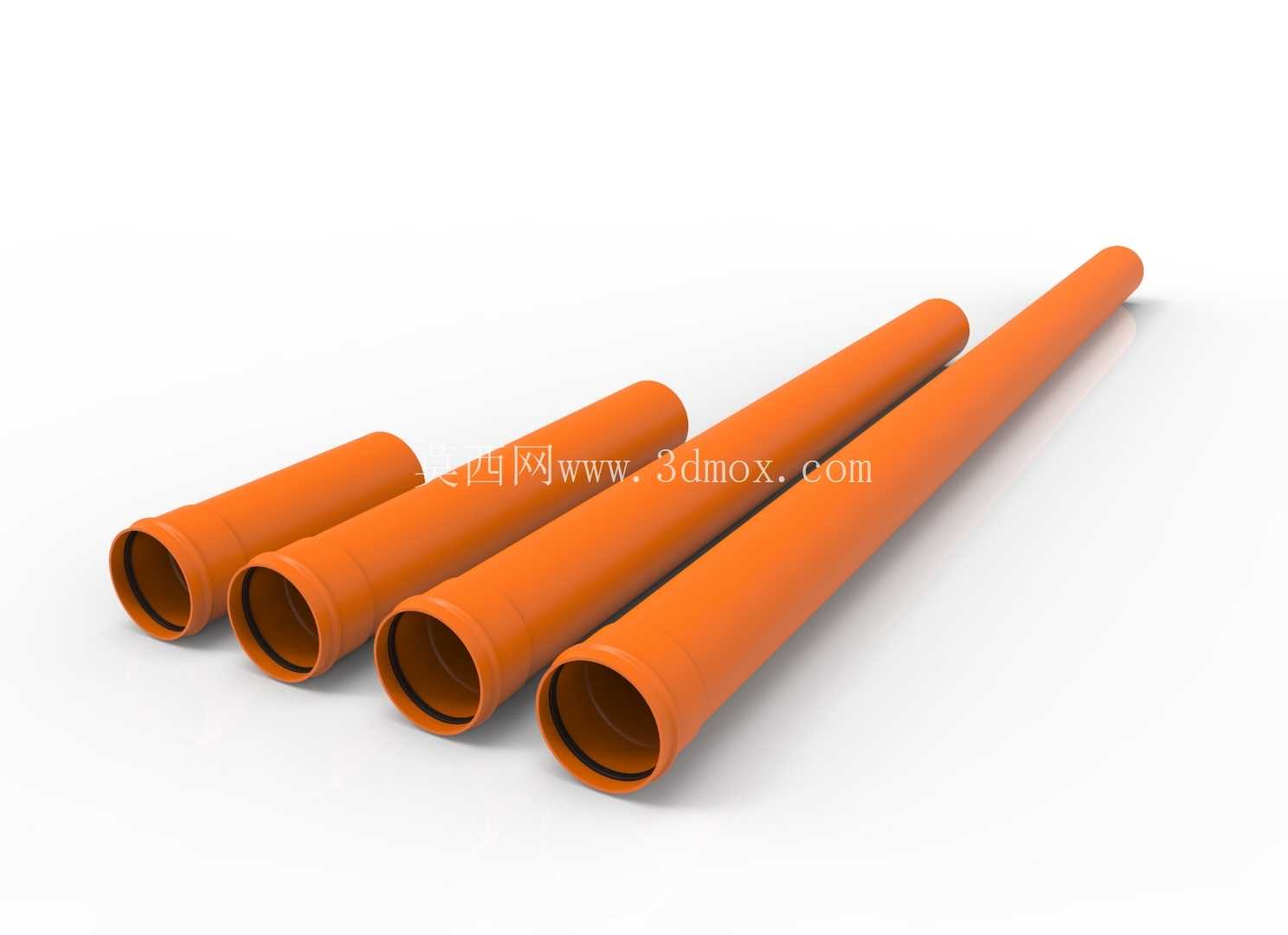

　　实际工程应用中，这类橙色管材通常用于排污管网布设，与雨水管网的管材做颜色区分，便于后期运维时快速识别管线类型，开展疏通、维修作业时可通过颜色直接判断管线功能，减少误操作风险。管材的材质特性适配地下长期埋敷的使用需求，使用寿命可达50年以上，全生命周期内的运维成本远低于传统混凝土排水管材，且管材本身可回收再利用，符合市政工程的绿色环保要求。在结构建模过程中，重点还原了承口的内部密封槽结构、插端的倒角导向结构，以及管身的壁厚均匀性，可直接用于管网布设的碰撞检查、施工模拟，也可作为排水系统BIM建模的构件库素材，辅助设计师完成地下管网的整体排布设计，提前预判管线交叉、布设坡度不合理等问题，减少现场施工的变更频次。
