小型立式冲孔冲压模具结构设计

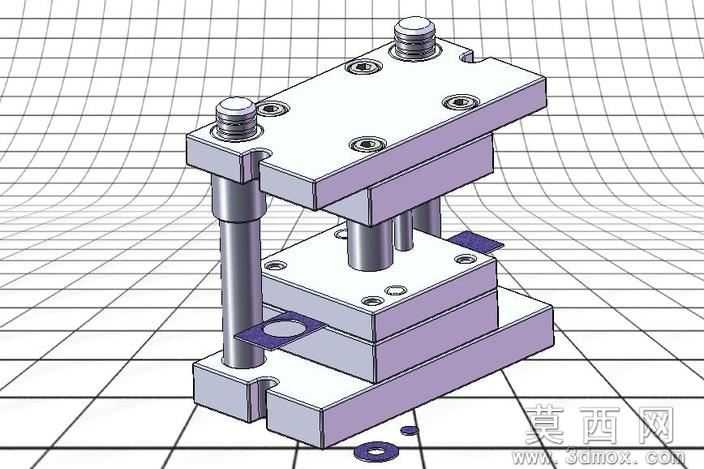

本模型为小型立式冲孔冲压模具，采用三维建模软件完成全参数化结构设计，整体为经典的导柱式冷冲模结构，分为上模、下模两大核心模块。建模过程中严格遵循冷冲压模具设计规范，对各零部件进行1:1等比例还原，通过装配约束实现各部件的精准对位，完整呈现模具开合的运动逻辑。渲染阶段采用金属材质搭配工程网格背景，对模座、导柱、固定板、卸料板、凸模、凹模等核心部件分别赋予差异化材质：上下模座采用铸铁哑光材质体现厚重的基座质感，导柱导套采用抛光不锈钢材质凸显高精度导向特性，紧固螺丝采用标准镀锌五金材质，卸料弹性元件采用硬质合金质感区分功能部件，整体渲染效果清晰区分各零件边界，便于观察内部装配关系。结构设计上，上模部分通过模柄与压力机滑块连接，凸模通过固定板与上模座锁紧，搭配卸料板实现冲压完成后的料件分离；下模部分凹模与下模座精准定位，设置定位挡块实现条料的进给定位，四根对称布置的导柱导套为上下模提供高精度导向，避免冲压过程中出现错位偏差，保障冲孔精度。设计思路围绕小型薄料冲孔工序需求展开，整体结构紧凑，零部件标准化程度高，可直接用于小吨位压力机的冲孔加工场景，建模过程中对各配合面预留了合理的公差间隙，符合实际生产加工的装配要求，同时完整还原了螺丝紧固、销钉定位等细节结构，可作为冷冲模设计教学、结构参考的数字化模型使用。
