400L/M流量3寸接口液压吸油过滤元件

　　在液压传动系统的实际运维与设计选型中，吸油侧的过滤元件往往是容易被初入行设计人员忽略，但直接决定整套液压系统运行寿命与故障频次的核心部件。这款适配3寸管路接口、额定通流能力400L/M的液压吸油过滤器，主要应用在中大型液压站的油箱出油侧、工程机械液压系统的泵前吸油管路、冶金设备液压动力单元的吸油端，承担着拦截油箱内残留的焊渣、金属磨屑、密封件老化脱落颗粒、外界侵入的粉尘杂质的作用，避免大尺寸硬质颗粒进入液压泵造成配流盘划伤、齿轮泵齿面磨损、柱塞泵柱塞卡滞等不可逆损伤。

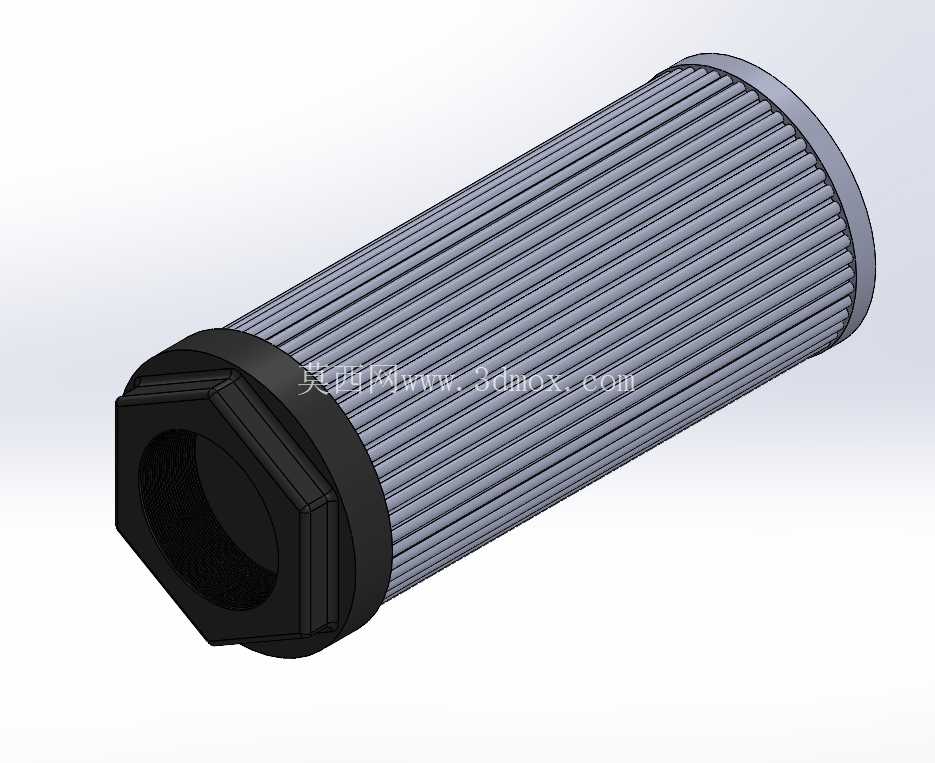

　　从结构设计来看，这款过滤元件采用外螺纹六角端作为安装接口，六角结构的尺寸设计充分考虑了现场安装时的扳手操作空间，不需要额外定制专用工装，使用常规活动扳手或者对应规格的开口扳手即可完成拧紧作业，安装端的密封面采用平面密封结构，配合对应规格的组合密封垫即可实现可靠的低压密封，适配吸油侧0.3bar以内的负压工作工况，不会出现吸空、漏气导致的液压泵气蚀问题。滤体部分采用折叠式滤层结构，相较于传统缠绕式滤芯，相同外形尺寸下折叠结构的有效通流面积可以提升2.7倍以上，在保证过滤精度的前提下尽可能降低吸油阻力，避免因为滤芯通流能力不足导致液压泵吸油不畅、系统噪音增大、输出流量不足的问题。

　　滤层的支撑结构采用内外双层金属护网，外侧护网承担大颗粒异物的初步拦截，同时避免安装、运输过程中滤层被磕碰变形，内侧护网则承担滤层的径向支撑作用，在吸油产生的负压作用下滤层不会出现向内塌陷、褶皱破损的情况，保证过滤精度的一致性。端盖与滤层的连接采用卷边压合工艺，没有额外的粘接剂层，避免长期接触液压油出现粘接剂老化脱落、造成二次油液污染的问题，适配矿物基液压油、水乙二醇、乳化液等多种常用液压传动介质，在-20℃到100℃的工作温度区间内都可以保持结构稳定性。在实际选型匹配时，需要注意这款滤芯的安装边界：六角安装端的对边尺寸需要和现场安装工位的操作空间匹配，避免出现扳手无法就位、拧紧力矩达不到要求的情况；滤体的总长度需要和油箱内的安装空间匹配，保证滤芯完全浸没在油箱最低液位以下，避免吸油过程中吸入空气；通流能力的选型需要比液压泵的额定输出流量留20%以上的余量，在低温启动、油液粘度升高的工况下，依然可以保证足够的通流能力，不会出现吸油阻力过大的问题。

　　在液压系统的日常运维中，这类吸油滤芯不需要频繁更换，首次开机运行500小时后进行第一次检查清理，后续每运行2000小时或者系统出现吸油负压报警时，取出检查滤层的污染情况，如果滤层表面的杂质堆积过多，可以使用清洁的低压液压油反向冲洗，清理掉表面附着的杂质后继续使用，如果出现滤层破损、密封面变形的情况则需要及时更换，避免杂质进入液压泵造成核心元件的损坏。从三维建模的角度来看，这款滤芯的模型还原了六角安装端的倒角细节、滤层的折叠纹理、端盖的压合台阶结构，在进行液压站整体装配设计时，可以直接导入模型进行管路干涉检查、安装空间校核，不需要再重新测绘建模，能够有效缩短液压系统的设计周期，避免因为安装空间预留不足导致的现场装配返工问题。在进行液压系统的管路布局设计时，这款滤芯的安装位置需要尽可能靠近液压泵的吸油口，缩短吸油管路的长度，减少管路沿程阻力，同时要保证滤芯的轴线尽量处于垂直状态，避免倾斜安装导致滤层局部受力不均、长期使用后出现密封失效的问题。
