管乐配套双低音按键传动结构设计

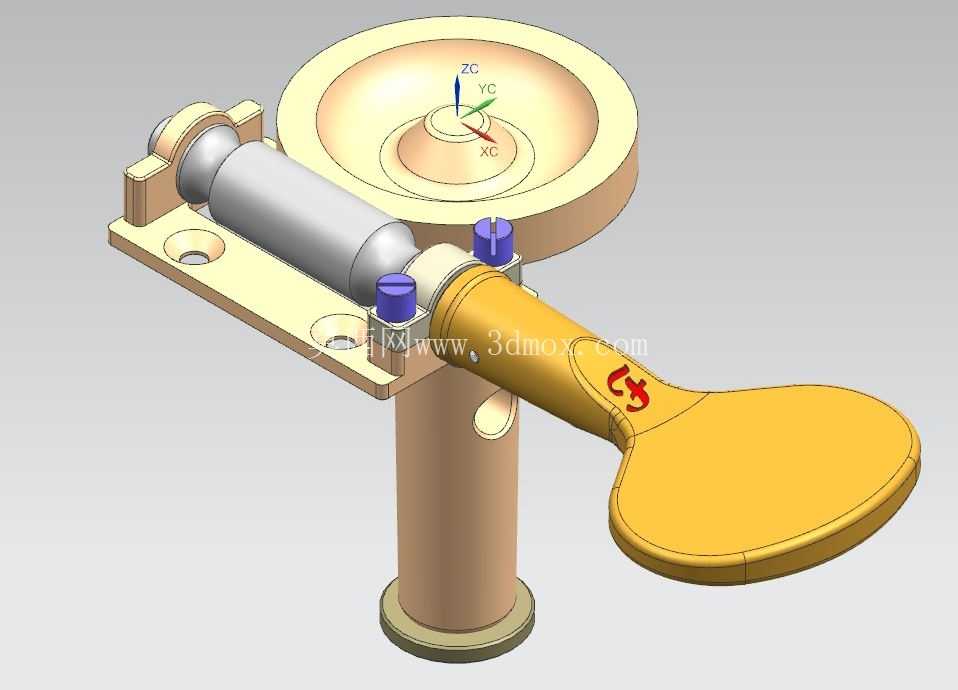

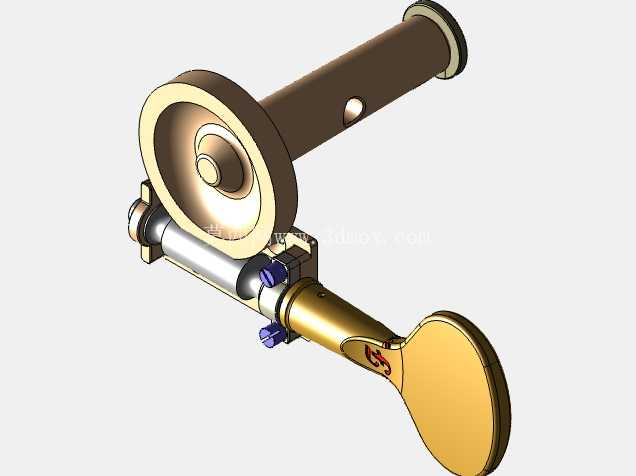

　　这套按键传动结构的设计，最初是针对低音管乐演奏时的气路通断控制需求展开，核心作用是在演奏者按下按键的过程中，精准控制气路的导通截面，匹配低音区发声所需的气流量与气压阈值，避免按键行程偏差带来的音准偏移、漏气杂音等常见演奏故障。从结构组成来看，整套构件包含带安装基准面的固定基座、横向布置的柱塞式阀芯组件、带复位限位结构的按键摆臂、音碗状的气路对接端，以及两个用于阀芯行程限位的紫色锁紧挡块，各部件的配合公差经过反复校核，确保按键按动时的阻尼感均匀，复位动作干脆无卡滞。

　　设计过程中首先确定的是安装基准，基座上预留的两个沉头安装孔，中心距严格匹配管乐主体上的预装螺柱位置，沉头深度控制在安装后螺丝端面与基座表面齐平，不会突出表面干扰按键摆臂的转动行程；基座的竖直支撑段外径与管乐主体上的安装插孔采用间隙配合，配合间隙控制在0.02mm以内，既保证安装时的插拔顺畅，又不会出现安装后整体晃动的问题。横向布置的阀芯组件是气路控制的核心，阀芯与基座上的导向孔采用研磨级配合，表面粗糙度控制在Ra0.8以下，减少往复运动时的摩擦阻力，阀芯端部的密封端采用圆弧过渡设计，与气路端口贴合时能形成完整的密封面，不会出现局部漏气的问题；阀芯尾部的复位弹簧预紧力经过多轮调试，按动力控制在12-15N区间，匹配演奏者手指的按动施力习惯，长时间演奏也不会出现手指酸胀的问题。

　　按键摆臂采用符合人体工学的勺形设计，按压面的弧度贴合指腹轮廓，表面做了防滑纹理处理，演奏时手指不会打滑；摆臂与阀芯的连接位置设置了角度微调结构，安装时可以根据演奏者的手型习惯微调按键的初始角度，调整到位后通过两个紫色锁紧挡块锁死位置，避免使用过程中出现角度偏移。音碗状的气路对接端内壁做了流线型过渡设计，气流通过时不会产生紊流杂音，端口的密封面平面度控制在0.01mm以内，与阀芯端部贴合时密封可靠，不会因为气压波动出现自鸣异响。

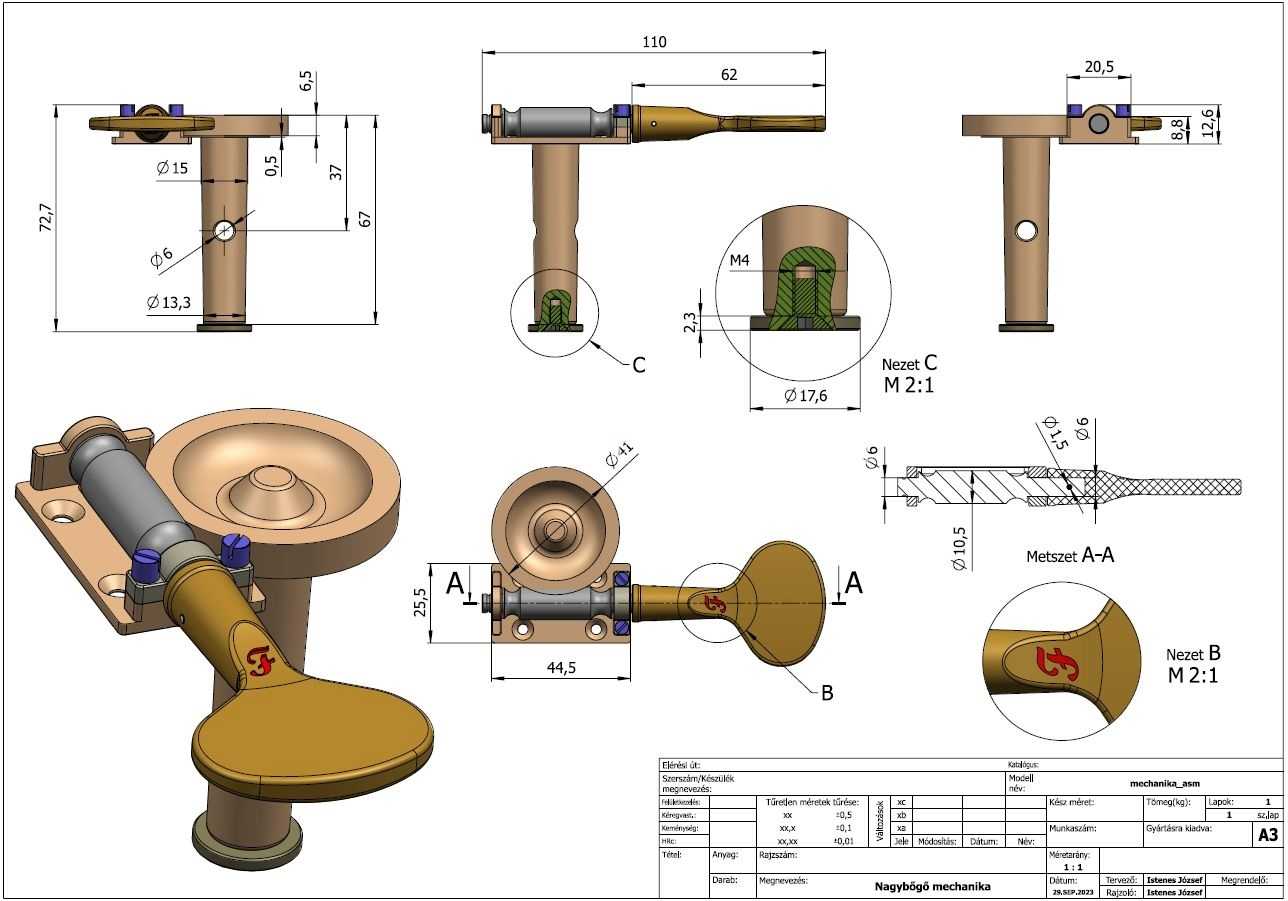

　　从实际应用场景来看，这套结构除了用于管乐的气路控制，其核心的柱塞式行程控制、按键触发的通断逻辑，也可以适配小型低压气路的手动控制场景，比如小型实验装置的气路开关、低压气动回路的手动触发部件，结构紧凑、动作可靠的特性能满足小空间内的安装使用需求。设计时充分考虑了长期使用的磨损问题，所有相对运动的接触面都预留了润滑脂存储槽，定期补充润滑即可保证数万次按动无卡滞；各部件的材质选择也兼顾了重量与强度要求，基座与摆臂采用轻质合金材质，整体重量控制在180g以内，安装后不会给管乐主体增加过多负重，阀芯采用耐磨不锈钢材质，长期往复运动也不会出现磨损导致的密封失效问题。安装边界方面，整套结构安装完成后，横向最大尺寸从基座最左端到音碗最右端为128mm，竖直方向从基座底部安装端面到按键最高位置为76mm，按键的有效工作行程为8mm，按动到行程终点时的反馈清晰，演奏者可以明确感知到气路完全导通的节点，不需要额外观察按键位置即可完成精准操作。
