巧克力成型用开闭式注塑模具结构

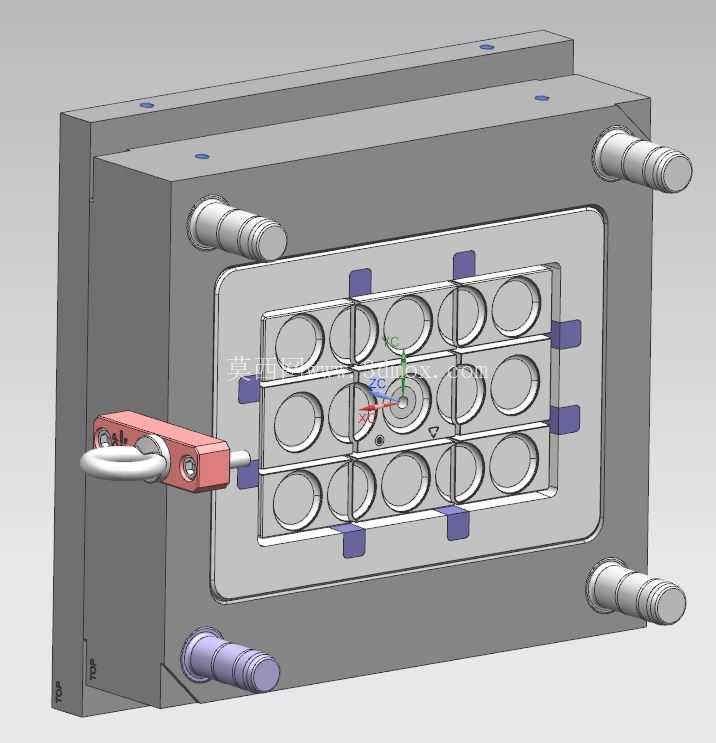

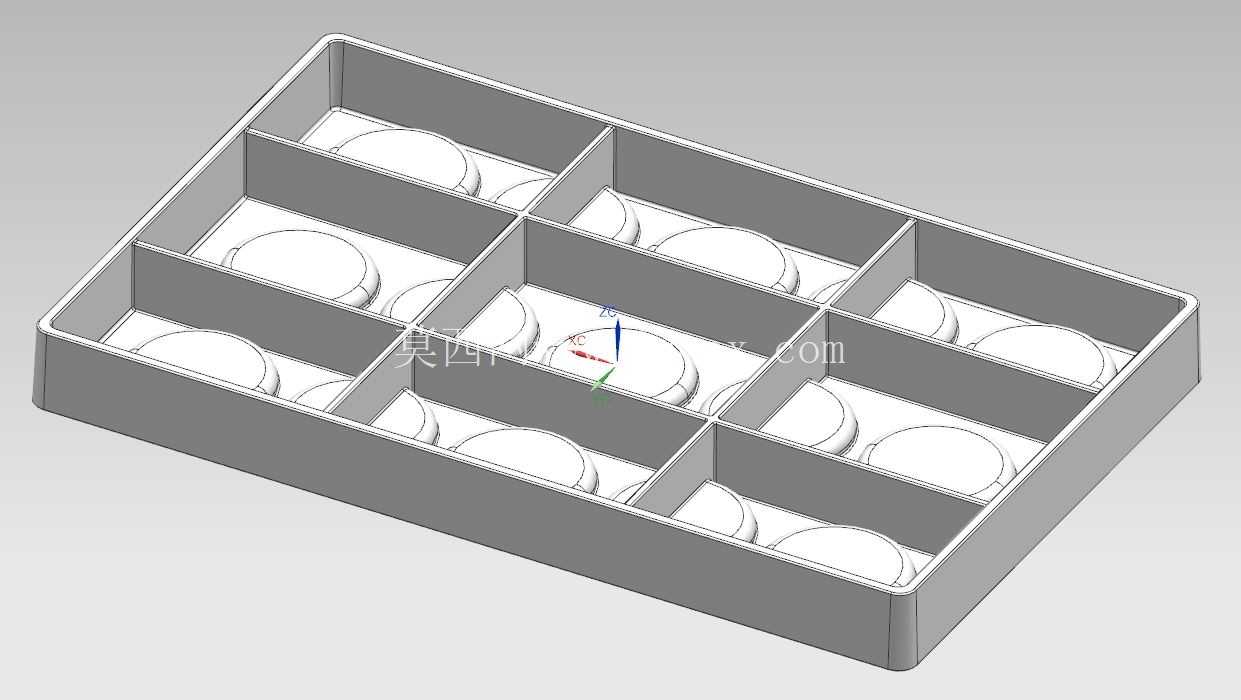

　　这套模具主要面向食品接触类塑料制品的注塑成型场景，针对巧克力造型类塑件的批量生产需求设计，核心实现模架的顺畅开模与合模动作，完成熔融塑胶在型腔内的填充、保压与冷却定型，最终得到符合外形尺寸要求的巧克力造型塑件。从实际生产适配性来看，这类模具常配套卧式注塑机使用，安装时需匹配注塑机的拉杆间距、容模厚度与最大开模行程参数，模架整体采用多层板叠装结构，从上至下依次包含定模固定板、定模板、动模板、支承板、顶出固定板、动模固定板，各板件之间通过导柱导套实现精准定位，合模时的定位精度可控制在0.02mm以内，避免型腔错位导致的塑件飞边缺陷。

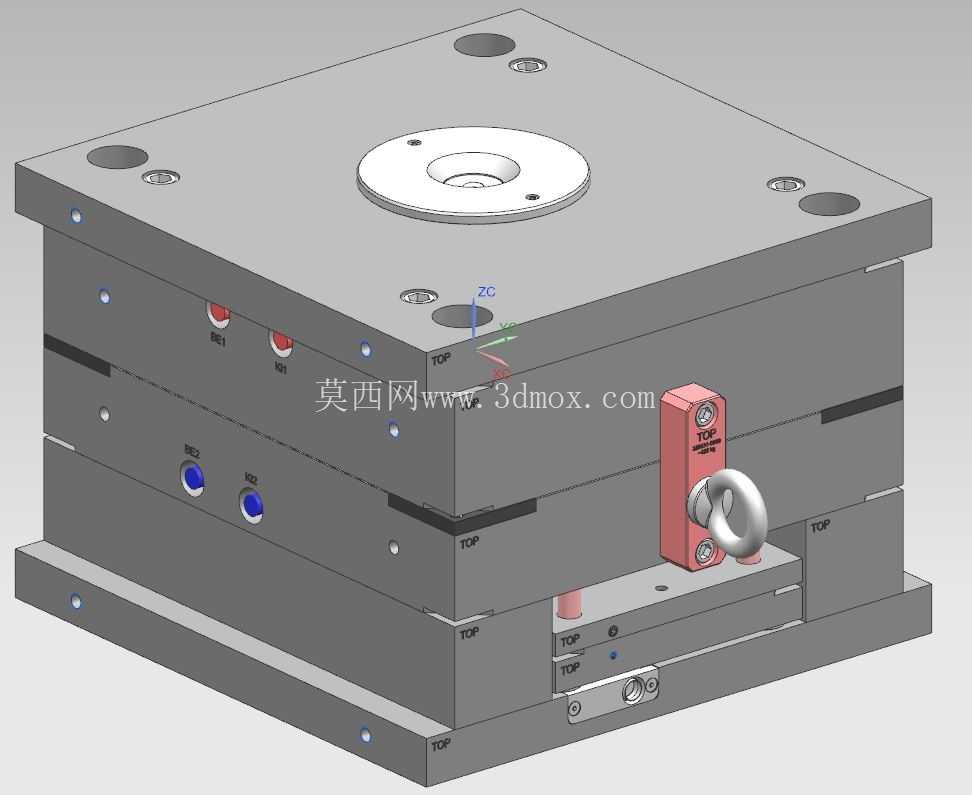

　　模具侧面设置的吊环结构是为了满足车间内的吊装转运需求，模架整体重量集中在中下部，吊环安装位置经过重心校核，吊装时可保持模架水平，避免板件错位磕碰导柱表面。侧面的红色锁模扣组件用于合模过程中锁紧定动模板，防止注塑填充时型腔内的熔融塑胶压力过大导致定动模涨开，造成塑件壁厚超差、飞边过大的问题，锁模扣的开合行程与模具开模行程匹配，开模时锁模扣可自动脱开，无需额外人工操作。

　　设计过程中优先考虑了模具的动作可靠性，开模时动模侧随注塑机移动后座退，定模侧固定在注塑机前模板上，开模到设定行程后，顶出机构在注塑机顶杆的作用下推动推板，将冷却定型后的塑件从动模型芯上平稳顶出，避免顶出过程中塑件变形。冷却水路采用分层布置的方式，在定模板与动模板内分别设置循环冷却水道，水道距离型腔表面的距离保持在15-20mm之间，保证型腔表面温度均匀，减少塑件冷却不均导致的翘曲变形，水路接口设置在模具侧面，方便车间现场接装冷却水软管，不会与注塑机的其他管路产生干涉。

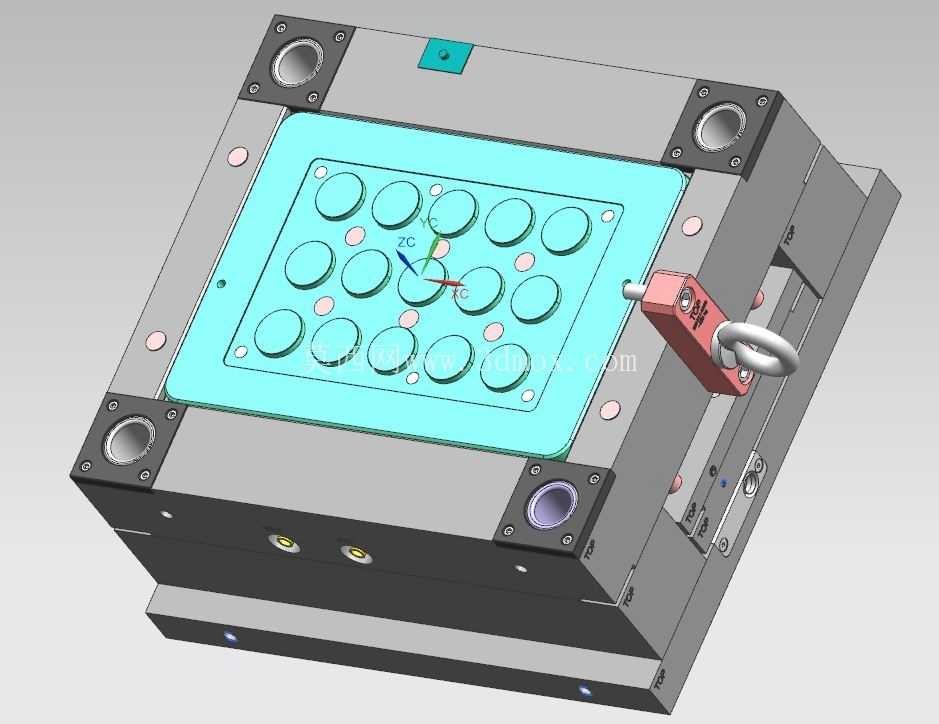

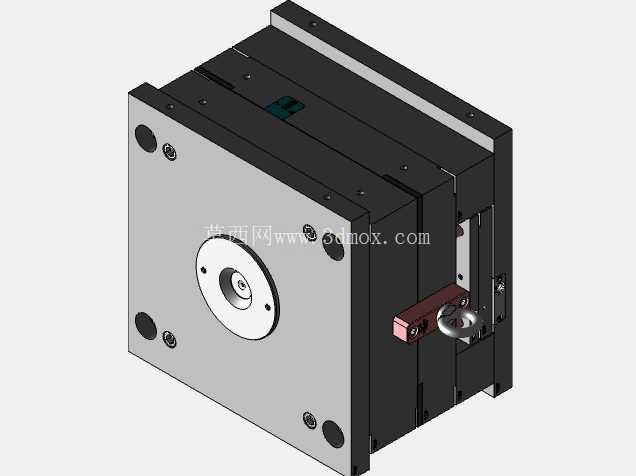

　　从安装边界来看，模架顶面的定位圈与注塑机定模板的定位孔配合，保证注塑机射嘴与模具浇口套的同轴度，定位圈突出定模固定板表面的高度为10mm，适配常规注塑机的定位孔深度要求，浇口套的进料口球面半径与注塑机射嘴球面半径匹配，避免注塑过程中出现溢料问题。模架四周的紧固螺栓采用内六角圆柱头螺栓，螺栓沉头深度与板件厚度匹配，螺栓头部不会突出板件表面，避免合模时出现干涉。模具上设置的多组限位螺钉用于控制各板件的开模行程，保证开模顺序符合设计要求，先从分型面处打开，完成塑件与定模型腔的分离后，再带动顶出机构完成顶出动作，避免开模顺序错乱导致的塑件拉伤。

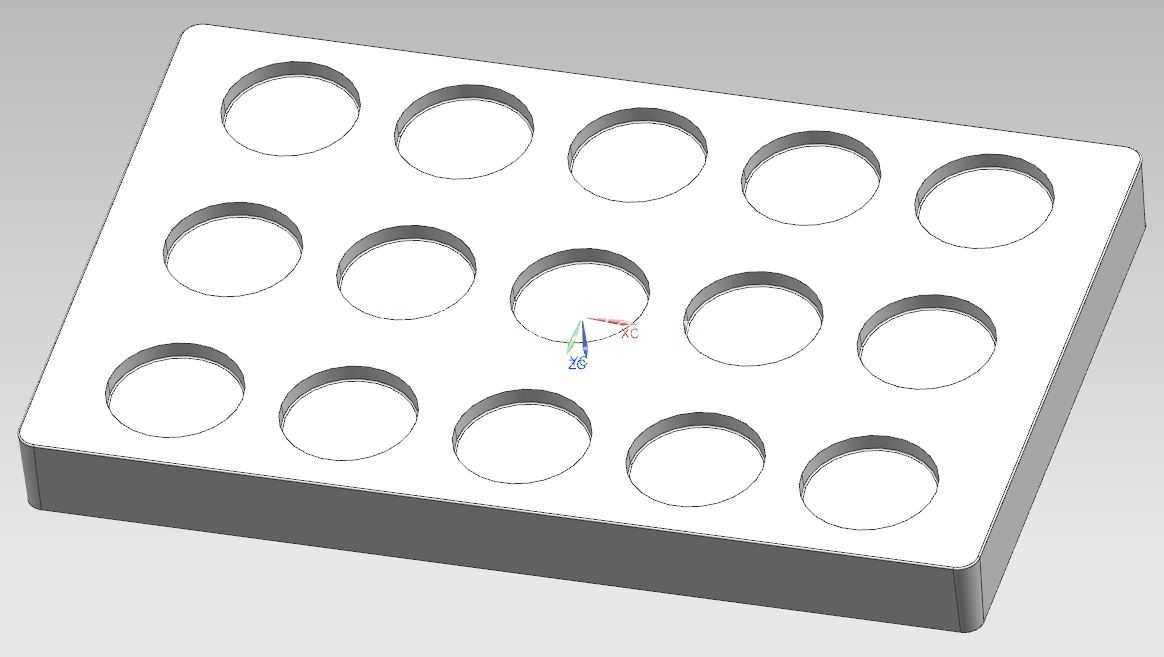

　　这套模具的结构相对简洁，没有复杂的抽芯与脱模机构，适合结构简单的巧克力造型类塑件的批量生产，日常维护时只需定期对导柱、导套、锁模扣等运动部件加注润滑脂，清理分型面表面的残留塑胶与杂物，即可保证长期稳定运行。模架的各板件均采用标准模架坯料加工，大部分零部件可直接采购标准件，加工周期短，制造成本可控，适合中小批量的塑件生产需求，在食品包装、小型文创塑件的生产场景中也可通过更换型腔镶件实现不同造型塑件的生产，具备一定的通用性。
