医疗中心集中供气空气处理集成装置

　　这套集成装置主要服务于综合医院的集中供气系统场景，区别于传统分散式的供气点位布局，它把空气过滤、调压、存储、分配的功能全部整合在一个模块化撬装框架内，适配医院新建病区、旧楼改造的供气系统升级需求，尤其是手术室、ICU、普通病区的集中空气供应环节，能避免分散布置设备带来的管路冗余、压力不稳、维护分散的问题。从实际使用逻辑来看，装置接入建筑预留的主供气管道后，首先通过内置的过滤组件去除压缩空气中的油分、水分与固体杂质，满足医用空气的洁净度要求，之后经过调压阀组将输入的高压气源稳定调整到各病区所需的工作压力，再通过顶部的分支管路将处理后的空气输送到各个用气终端。

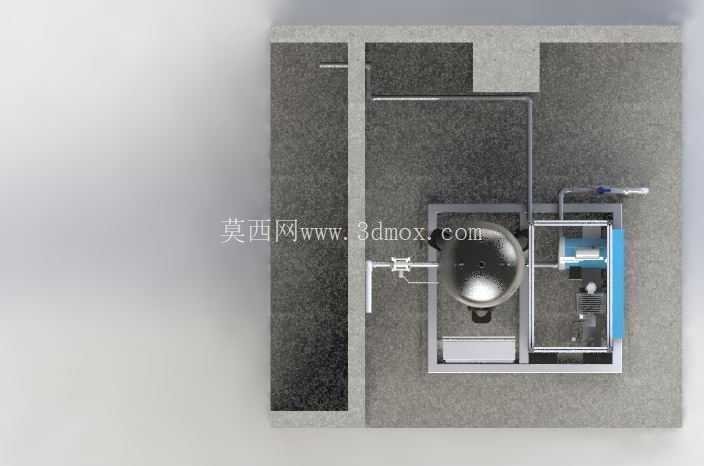

　　整套设备的框架采用方管焊接成型，底部预留了与建筑地面固定的安装孔位，安装时不需要额外做复杂的混凝土基础，只要保证地面平整度误差在每米两毫米以内即可固定，整体外轮廓适配常规医院设备间的门洞尺寸，不需要拆解就能整体推入设备间就位，大幅缩短现场安装的施工周期。设计阶段优先考虑了医用场景的维护便利性，所有阀件、过滤组件都布置在框架正面的操作侧，维护人员站在正面就能完成滤芯更换、压力校准、阀件检修的全部操作，不需要侧身或者探入设备内部操作，框架侧面预留了足够的管路接驳空间，外接管道的法兰接口高度统一在距离地面1.2米的位置，和医院常规供气管道的安装标高匹配，不需要额外做变径或者弯头转接。

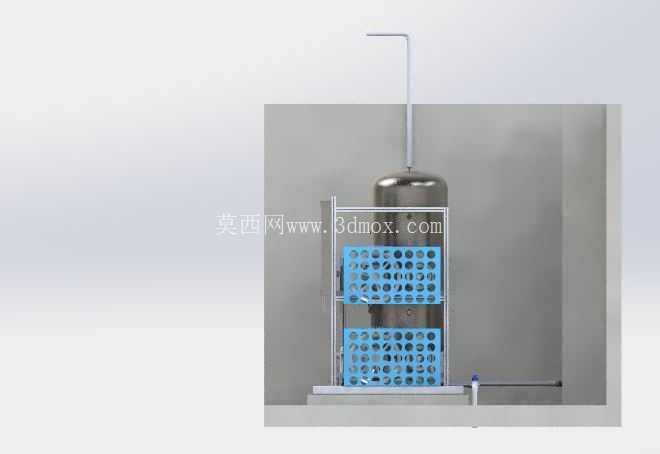

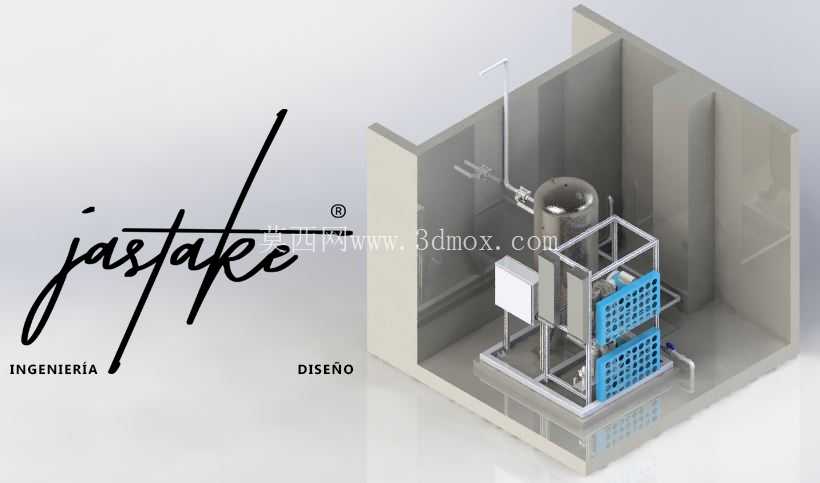

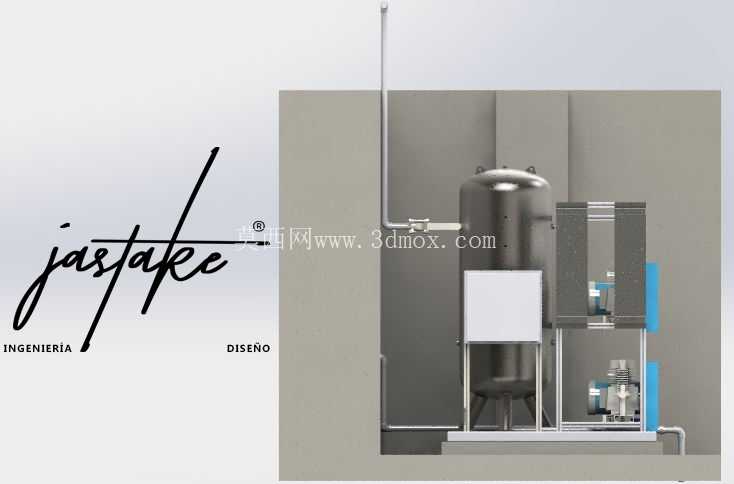

　　装置上部的立式承压罐体承担稳压缓冲的作用，当终端用气量出现波动时，罐体内的存气可以抵消压力波动，避免多个用气点位同时开启时出现压力骤降的问题，罐体周边设置了防护栏杆，防止日常巡检时人员磕碰造成罐体损伤，下部的蓝色格栅模块是分级过滤组件的安装位，格栅采用镂空设计，既可以固定过滤模块，又能保证过滤组件周边的空气流通，避免局部积温影响过滤元件的使用寿命。管路布局全部采用沿框架走线的方式，所有横平竖直的管路都用管卡固定在框架型材上，没有悬空的管路段，避免长期使用过程中管路振动造成接口松动泄漏，每一段分支管路都设置了独立的截止阀，单个支路检修时不需要关闭整套设备的总进气，不会影响其他病区的正常供气。考虑到医院设备间的空间通常比较紧凑，整套装置的进深控制在1.2米以内，贴墙安装后正面预留0.8米的操作通道就可以满足日常巡检和维护的空间要求，顶部的管路接口全部做了向上的翻边设计，避免管道冷凝水顺着管壁流入设备内部造成元件锈蚀。装置的电气控制箱布置在框架左侧的易操作位置，面板上设置了压力显示、故障报警的直观指示，值班人员巡检时不需要打开箱门就能直观看到设备的运行压力状态，控制箱的防护等级适配设备间的常规湿度环境，不需要额外做防水防护。

　　从建模细节来看，这套模型还原了实际设备的所有安装细节，包括框架的焊接节点、管卡的固定位置、阀件的操作手柄朝向、过滤组件的快拆结构，甚至还原了罐体上的液位指示、压力表的安装位置，对于做医院供气系统设计的工程师来说，可以直接把这个模型导入到整体的建筑设备布局模型中，用来校验设备间的空间预留是否合理，管路接驳的位置是否存在碰撞，也可以作为同类撬装供气设备设计的参考蓝本，核对撬装设备的元件布局、操作空间预留、安装固定方式的合理性，避免设计阶段出现空间干涉、维护空间不足的常见问题。
