折弯型方截面流体管路构件结构设计

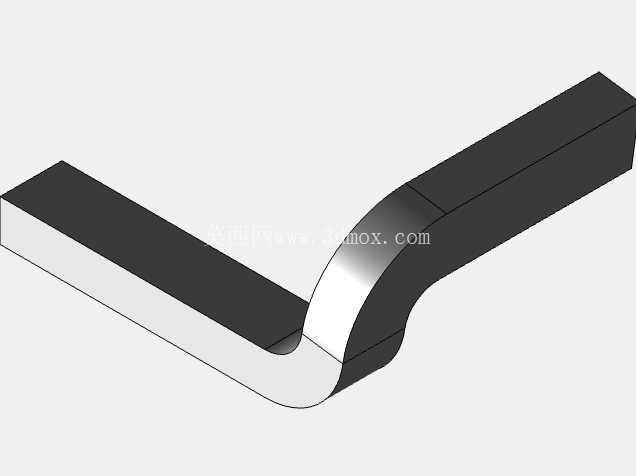

　　在工业流体输送系统的管路布局中，受安装空间、设备接口位置、流向调整需求限制，经常需要用到带平滑折弯的管路构件，这类构件的设计合理性直接影响管路的流阻表现、结构强度以及现场安装适配性。本次设计的折弯方截面管路构件，主要适配减压管路系统的流向转向需求，可直接对接上下游的方形截面流道接口，避免异径转接带来的额外流阻与泄漏风险。

　　从实际应用场景来看，这类折弯管路常出现在仪表配套的减压管路、小型液压站的阀组连接管路、实验室流体试验台的管路排布中，尤其是在安装空间紧凑、无法通过多段直管加标准弯头拼接的场景下，一体化折弯的结构能大幅减少管路连接点，降低泄漏概率，同时减少装配环节的零件数量，提升装配效率。不同于常规圆管弯头，方截面的设计可以更好适配方形截面的阀口、传感器安装座的接口，在需要在管壁集成压力检测、流量监测点位的场景下，平面管壁更便于传感器的安装固定与密封，不需要额外做弧面转平面的转接结构。

　　设计过程中首先确定的是折弯段的曲率半径，过小的折弯半径会导致流体在转向时产生明显的涡流区，大幅提升局部流阻，甚至在高压工况下引发折弯处的应力集中，长期运行出现开裂风险；过大的折弯半径则会占用过多安装空间，无法满足紧凑布局的需求。本次设计将折弯内曲率半径设置为与方管截面边长相等，既保证流体转向时的流道平滑过渡，将局部流阻控制在合理区间，也能控制构件整体的安装占用空间。折弯段采用等壁厚设计，管壁厚度根据常规1.6MPa公称压力的工况计算确定，保证在额定工作压力下管壁的应力处于材料许用应力范围内，同时预留足够的腐蚀裕量，适配常规水、液压油、低压气体等常见流体介质的输送需求。

　　外形尺寸与安装边界方面，构件两端的直管段长度经过匹配设计，足够预留标准管接头或者焊接坡口的加工空间，两端的截面尺寸公差控制在机械加工常用的h7精度等级，保证与上下游接口对接时的同轴度与贴合度，避免安装后出现错位导致的密封失效。构件整体的外轮廓没有多余的凸起结构，所有棱边都做了小圆角过渡处理，避免安装过程中划伤操作人员，也减少应力集中点。两端直管段的轴线夹角为90度，可满足垂直转向的管路布局需求，两端接口的端面平面度控制在0.05mm以内，无论是采用平面密封垫密封还是焊接连接，都能保证连接面的贴合质量。

　　从功能特性来看，一体化的折弯结构消除了多段拼接带来的焊缝泄漏风险，内壁平滑过渡没有台阶或者凸起，避免流体中的杂质在转角处堆积，长期运行也不会出现流道堵塞的问题。方截面的外壁结构可以直接配套常用的方形管夹进行固定，不需要额外加工固定平面，安装时可以直接通过管夹固定在安装基板或者设备机架上，固定点的受力更均匀，不会出现圆管固定时容易转动移位的问题。在减压管路系统中，这类平滑折弯的管路构件可以避免流体转向时的压力突变，配合减压阀的工作特性，保证下游压力的稳定性，不会因为管路局部结构问题导致压力波动超出允许范围。

　　设计过程中还考虑了加工工艺的可行性，这类构件既可以通过折弯工艺直接成型，也可以通过铣削加工或者3D打印制作样件，满足不同加工条件下的生产需求。折弯成型时，通过合理控制折弯处的拉伸量，避免折弯处管壁出现减薄超差的问题，保证折弯处的结构强度与直管段保持一致。如果采用切削加工制作，可以通过分段加工后焊接再打磨内壁的方式，保证内壁的平滑度，满足高要求的流体输送场景。在实际选型使用时，只需要确认上下游接口的截面尺寸、工作压力、介质类型与该构件匹配，即可直接安装使用，不需要额外做结构修改，能够大幅缩短管路系统的设计与装配周期。
