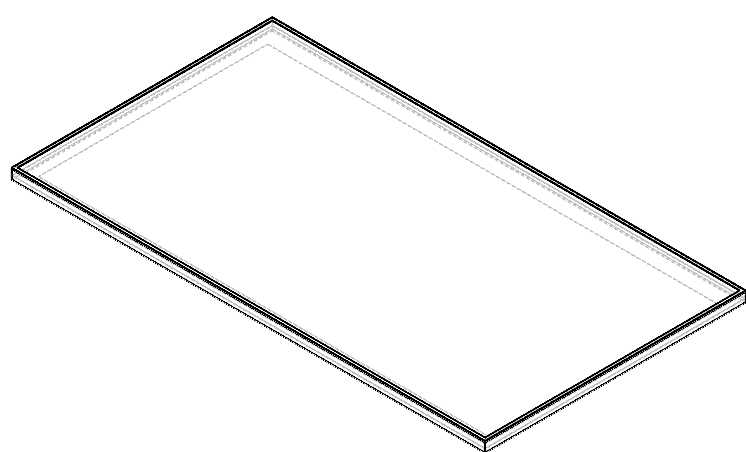

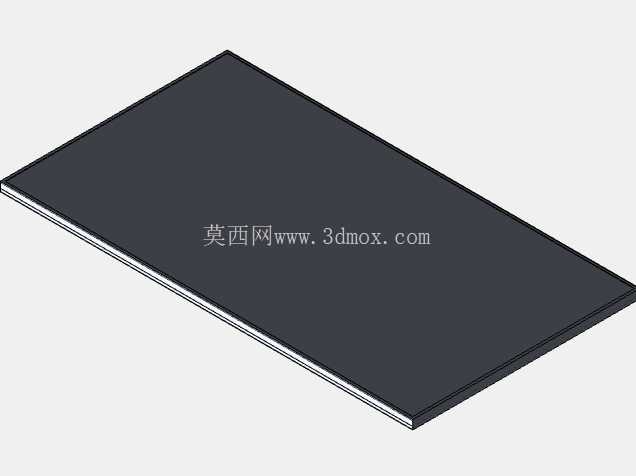

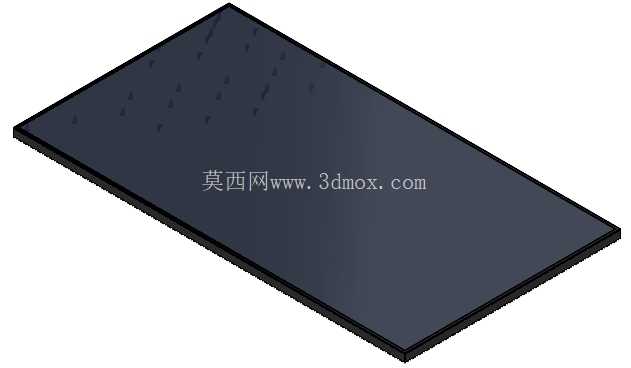

晶科JKM315M-60L单晶硅光伏组件结构设计

　　分布式光伏电站建设过程中，组件选型与结构适配是前期设计的核心环节，这款单晶硅光伏组件的三维结构，可直接用于屋面荷载校核、支架安装匹配、运维通道预留等场景的仿真验证，避免现场安装时出现尺寸干涉、荷载超限等问题。从实际应用场景来看，该类组件既适用于工商业厂房屋顶的分布式电站铺设，也可用于地面集中式光伏电站的阵列排布，还能适配户用光伏的斜屋面安装需求，不同场景下对组件的边框强度、安装孔位公差、整体抗形变能力都有明确要求，建模过程中针对这些实际工况做了对应结构还原。

　　组件整体采用层压封装结构，从外到内依次为低铁超白压花玻璃盖板、EVA封装层、单晶硅电池片阵列、背板、阳极氧化铝边框，各层材料的厚度参数在模型中做了等比例还原，其中边框采用7075-T6铝合金材质，兼顾轻量化与结构强度，边角位置做了圆弧过渡处理，避免安装过程中划伤施工人员，同时减少风阻带来的应力集中。玻璃盖板采用高透低铁回火玻璃，表面做了减反射涂层处理，能够提升可见光波段的透光率，降低光线反射带来的功率损失，这部分结构的建模重点还原了玻璃的厚度与边框的嵌合深度，确保层压后的结构密封性符合户外使用要求。

　　建模过程中没有对电池片做过度精细化的栅线还原，而是将单晶硅电池片阵列简化为片状整体结构，主要考虑到该模型的核心用途是FEA简化分析，不需要还原电池片内部的电路结构，重点保留组件整体的外形轮廓、安装孔位、边框截面、各层材料的分界面，方便后续导入仿真软件时直接分配材料属性。模型中特意保留了边框上的标准安装孔位，孔位间距符合通用光伏支架的安装尺寸规范，能够直接适配市面上主流的C型钢、铝合金支架的压块固定方式，不需要额外做孔位适配调整。

　　从尺寸边界来看，该组件基于量产的60型单晶组件尺寸做等比例建模，长宽尺寸严格对应英制单位转换后的公制数值，厚度方向包含边框、玻璃、封装层、背板的总厚度符合行业通用标准，安装时预留的压块接触位置、接线盒安装空位都在模型中做了对应预留，方便后续做整体排布时计算阵列间距、检修通道宽度。在做屋面荷载仿真时，可以直接给模型分配对应材料的密度、弹性模量、泊松比参数，快速计算不同风压、雪压工况下组件的形变情况，验证边框强度是否满足当地气象条件的使用要求。

　　考虑到后续仿真的便利性，模型中所有未合并的主体结构都做了独立的实体划分，导入ANSYS等仿真软件时不需要重新做几何清理，可直接对不同部件分配对应材料属性：边框部分分配阳极氧化铝的材料参数，玻璃部分分配回火玻璃的材料参数，电池片部分分配单晶硅的材料参数，封装层与背板分配对应的聚合物材料参数，大幅减少仿真前处理的工作量。模型中还添加了各部件之间的装配约束关系，能够直接用于计算组件长度、宽度方向的尺寸公差累积，验证生产过程中层压工序的尺寸偏差是否在允许范围内，也能为后续的包装、运输环节的堆叠强度校核提供几何基础。

　　在实际的光伏电站设计中，这类组件模型还能用于阴影遮挡分析，通过在三维场景中模拟不同时段的太阳高度角，计算组件之间的遮挡距离，优化阵列排布角度与间距，提升整体发电效率。同时，模型还原的边框排水槽结构，能够验证雨天组件表面的排水路径是否顺畅，避免边框位置积水带来的污垢堆积、长期腐蚀等问题，为组件的长期户外运行可靠性提供结构层面的验证依据。
