简化版EleegoUnoR3开发板适配外壳结构

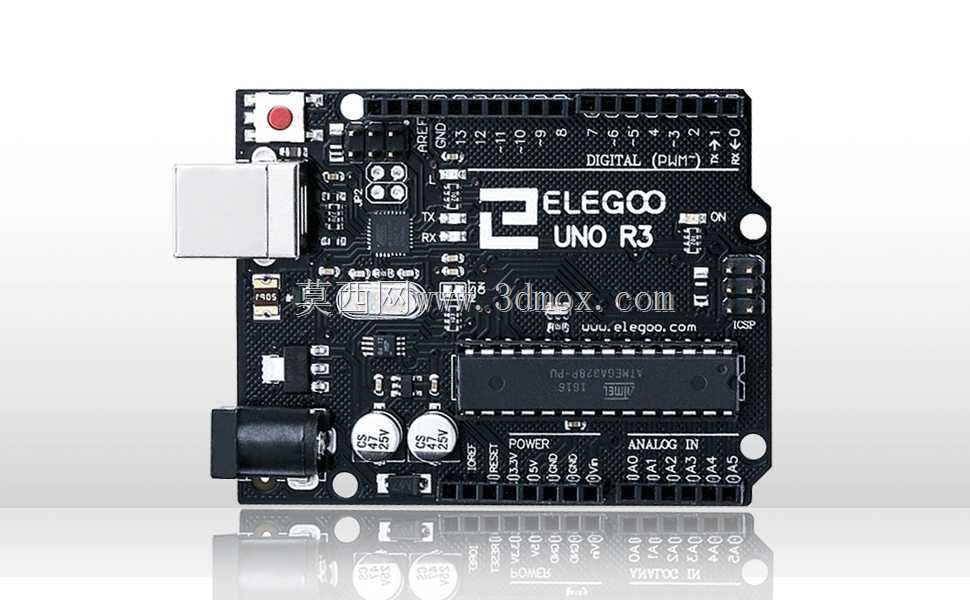

　　在嵌入式开发与开源硬件项目落地过程中，开发板的外壳适配一直是结构设计环节容易被忽略却直接影响项目交付质感的部分，这款针对Eleego Uno R3做的简化结构设计，核心瞄准的是教学实验装置、小型智能控制终端、创客快速原型验证这几类高频应用场景。日常做项目时很多工程师会直接用裸板搭建，不仅容易在调试时误碰引脚造成短路，堆叠接线时也容易因为外力拉扯导致排针脱焊，这款结构在设计时没有做多余的装饰性曲面，所有结构特征都围绕实际装配需求排布。

　　从功能特性来看，整个壳体做了针对性的避让设计，首先是板载USB接口、直流电源接口的位置预留了精准的开口公差，常规使用的USB-B型公头插入时不会和壳体边缘产生干涉，电源插孔的同轴度偏差控制在0.2mm以内，避免插头插歪导致的供电接触不良。板载复位按键的位置做了下沉式的按键凸台，不用拆开外壳就能直接触发复位，凸台高度比按键本身的行程高出0.3mm，既不会出现误触，也不会按下去没有反馈。排针区域的开口做了1mm的倒角处理，外接杜邦线或者扩展模块时，不会因为壳体边缘的锐边割破线材绝缘层，长时间使用也不会出现线材磨损短路的隐患。

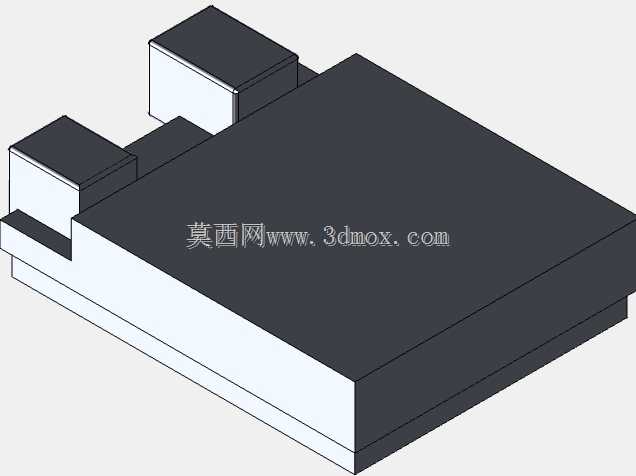

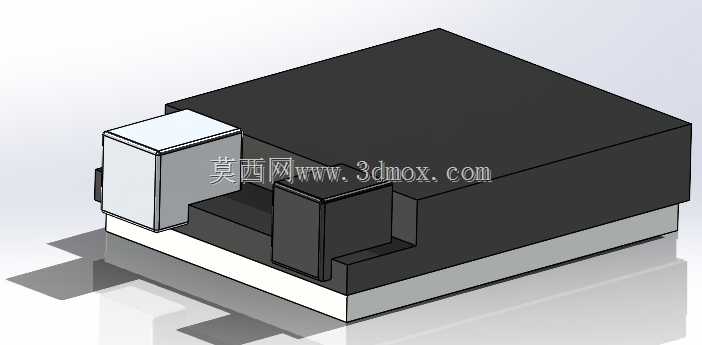

　　设计思路上没有照搬原厂外壳的全包裹结构，而是做了针对性的精简，去掉了所有不影响装配强度的冗余壁厚，整体壁厚控制在1.8mm，既满足3D打印时的结构强度要求，也不会因为壁厚过大导致打印时间过长、材料浪费。最核心的设计点是插槽位置的贴合处理，在做相交特征切除时，特意将插槽的安装面和外壳内壁的贴合公差控制在0.1mm，装配时开发板可以顺着插槽直接滑入到位，不需要额外打螺丝固定，靠插槽的过盈配合就能牢牢卡住板体，哪怕是带着外壳做跌落测试（常规桌面70cm高度跌落），板体也不会在壳体内窜动。之前做同类外壳时经常出现的插槽和板边干涉问题，这次在建模阶段就做了干涉检查，把板边的圆角、元器件的突出高度都做了1:1的还原，所有不必要的支撑结构、装饰筋位全部省略，甚至连外壳表面的logo位都没有预留，完全服务于快速装配、快速打印的需求。

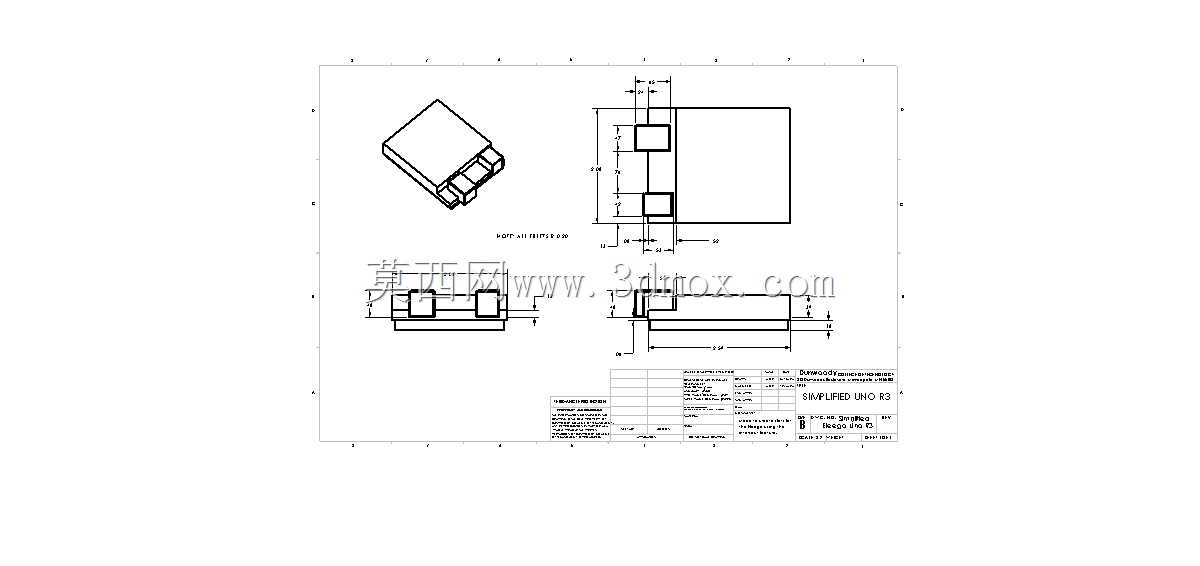

　　安装边界方面，壳体的整体外形尺寸控制在72mm54mm15mm，和裸板的外轮廓相比，长宽方向各留出2mm的余量，高度方向刚好覆盖最高的电解电容元件，不会出现元件顶壳的情况。底部预留了两个M3的螺丝孔位，孔距和标准的50mm*50mm安装孔距兼容，可以直接固定在亚克力安装板、铝型材机架或者3D打印的项目支架上，不需要额外做转接件。如果是做桌面使用的场景，底部四个角预留了1mm厚的橡胶脚垫粘贴位，贴上脚垫后可以避免壳体刮花桌面，也能增加放置时的摩擦力。需要注意的是，这款简化结构没有预留散热格栅，因为Uno R3本身的主控芯片在常规5V供电、外设负载不超过200mA的情况下，发热量极低，不需要额外做散热结构，如果是驱动大电流负载的场景，可以自行在上盖对应主控芯片的位置开孔加装散热片，壳体本身的壁厚足够支撑后续的二次修改。

　　很多工程师在做开源硬件的配套结构时，容易陷入“越复杂越专业”的误区，实际上在原型验证阶段，结构件的核心需求是快速制作、装配方便、能保护核心板件，这款结构就是完全围绕这个核心需求做的设计，没有多余的特征，每一处切除、每一处筋位都有对应的实际用途，哪怕是刚接触结构建模的新手，也能通过这个模型理解“功能优先”的设计逻辑——不需要追求外观的炫酷，先满足实际使用中的装配、防护、安装需求，才是工业场景下结构设计的核心逻辑。在教学场景中，这款外壳也很适合作为3D打印的入门练习模型，因为结构简单，没有复杂的曲面，打印时不需要加支撑，打印完成后不需要做过多的后处理就能直接装配使用，学生可以通过打印、装配的过程，直观理解公差配合、安装避让这些基础的结构设计知识点，比单纯看图纸讲解的效果要好很多。
