100W单晶硅太阳能电池板结构设计

这款100W规格的单晶硅太阳能发电组件，主要面向离网小型供电场景设计，常见于户外露营供电配套、家用小型离网光伏系统、交通监控设备独立供电、牧区户用零散供电、小型太阳能路灯配套供电等场景，能够在光照充足条件下将太阳辐射能转化为直流电能，为12V储能蓄电池充电，或是直接为匹配电压的直流负载提供电力来源。

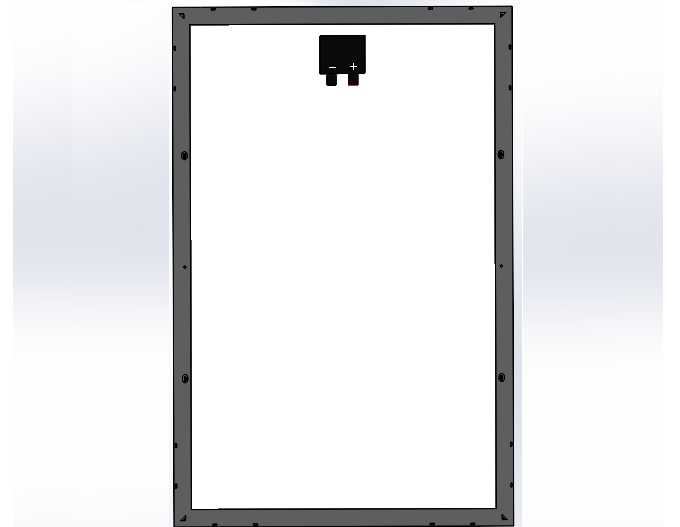

从实际使用需求出发，该组件的设计优先保障外部结构的装配适配性，整体采用矩形板式结构，外围设置金属边框，边框上预留的安装孔位完全按照实际量产产品的安装尺寸还原，对于数据手册未明确标注的安装孔尺寸，均通过实物数显卡尺测量获取，能够直接匹配市面上通用的光伏支架安装卡槽，不需要额外做孔位修改即可完成装配。组件正面为钢化玻璃覆盖的受光面，背部设置一体化接线盒，接线盒上标注有正负极接线标识，建模过程中完整还原了接线盒的外部结构形态，考虑到实际布线属于现场施工环节，模型未纳入接线盒引出的线缆部分，仅保留接线盒的安装位与外部轮廓，避免冗余结构影响整体装配校验效率。

设计过程中重点还原了组件的实际安装边界，整体厚度控制在常规铝边框光伏组件的标准厚度范围内，边框的侧边倒角、安装孔的沉头结构都做了对应还原，能够直接用于光伏系统的整体排布干涉校验，比如在做小型房车顶置光伏排布、户外储能柜配套光伏支架设计时，可以直接导入该模型核对安装间隙，避免出现支架孔位不匹配、组件与周边设备干涉的问题。组件背部的接线盒位置设置在受光面背部的上部居中位置，这个位置的设计是为了减少线缆在组件背部的弯折半径，同时避免雨水顺着线缆流到接线端子位置，实际建模时也严格按照实物的安装位置还原，方便设计人员做布线走向规划时核对线缆长度与固定位。

从结构特性来看，该组件的边框采用常规铝合金边框的截面形态，边角做了圆角处理，避免安装过程中划伤操作人员，边框与层压件的配合间隙也按照实际装配公差做了预留，能够反映真实产品的装配关系。模型同时还原了配套的插槽插件、垫圈等附属安装配件的结构，这些配件主要用于组件与支架之间的快速插接固定，相比传统的压块固定方式，安装效率更高，适合批量快速部署的小型光伏项目使用。

在做相关配套产品设计时，该模型可以作为选型参考依据，比如设计配套的光伏清洁设备、组件防盗固定件、倾角调节支架时，可以直接提取组件的外部轮廓、安装孔位、接线盒位置等关键尺寸，不需要反复测量实物，能够大幅缩短前期设计的校核周期。需要注意的是，该模型重点还原外部几何结构，未包含内部电池片串接、EVA胶层等内部层压结构，适合用于结构装配、排布设计、外观展示类的设计场景，不用于组件内部工艺的仿真分析。
