DIN933标准M4系列外六角全牙螺栓

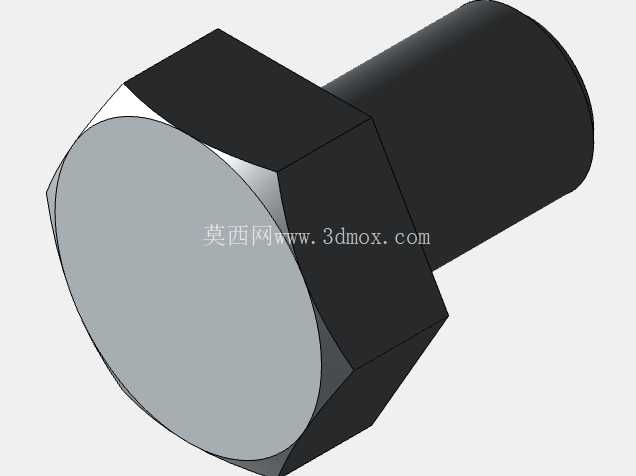

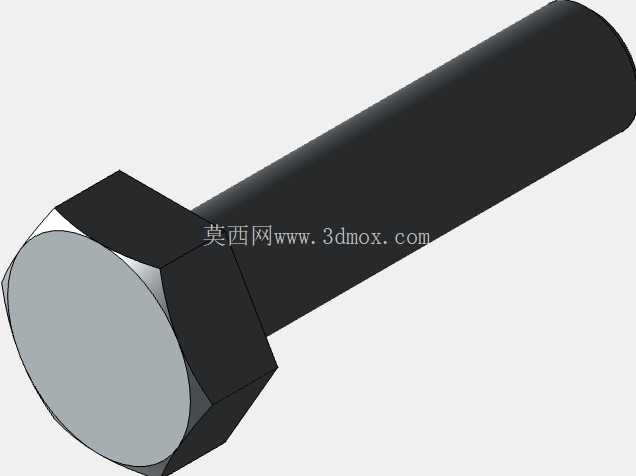

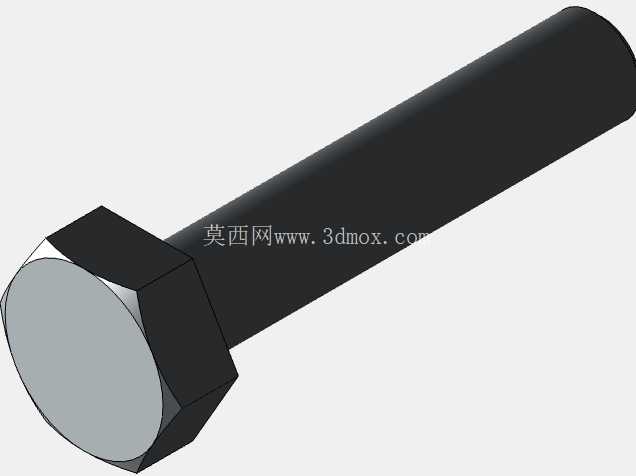

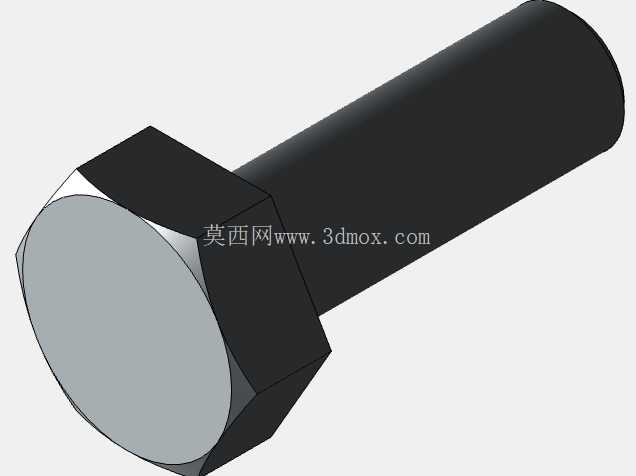

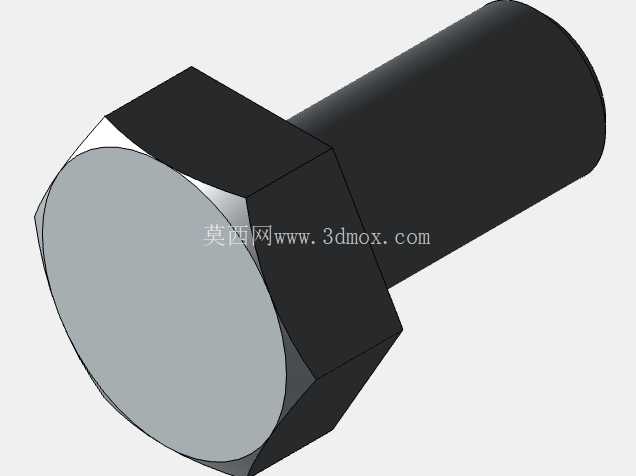

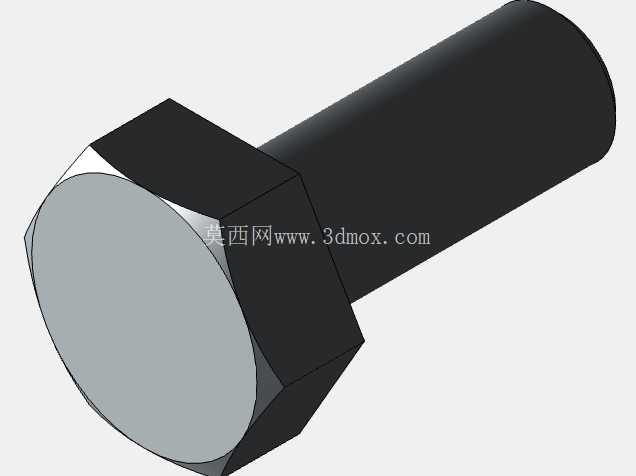

　　在各类机械装配、工装夹具搭建、电子设备壳体固定、小型自动化模组组装场景中，外六角螺栓是应用覆盖范围极广的一类紧固件，本次建模的DIN933标准M4规格六角头螺栓，覆盖6mm至20mm的常用长度区间，能够适配不同厚度被连接件的锁紧需求。从实际选型角度出发，这类全螺纹外六角螺栓的六角头对边尺寸符合德标DIN933的公差要求，配套对应规格的套筒、开口扳手即可完成拧紧作业，头部的六角结构能够提供足够的受力面，在常规装配扭矩下不会出现打滑、棱角崩损的问题，适合在有一定预紧力要求的连接场景下使用。

　　建模过程中首先参照标准给定的尺寸参数，确定六角头的外接圆直径、头部厚度，以及螺杆部分的公称直径、螺纹段长度——因为是全牙设计，螺杆除头部倒角区域外全程加工标准M4粗牙螺纹，螺纹牙型按照普通公制螺纹的基本牙型构建，牙距为0.7mm，能够与同规格的螺母、预制螺纹孔实现顺畅旋合，不会出现卡滞、滑牙的干涉问题。不同长度规格的螺栓，其螺杆部分长度分别对应6mm、8mm、10mm、12mm、14mm、16mm、20mm的常用尺寸，覆盖了从薄板叠层固定到小型结构件连接的多数场景：比如6mm长度规格适合两层总厚度不超过4mm的钣金件连接，避免螺杆过长突出螺母端面影响周边部件安装；20mm长度规格则可配合平垫、弹垫，穿过带安装凸台的塑料壳体或铝型材端面，实现结构件的稳固锁紧。

　　从安装边界来看，这类六角头螺栓的头部高度为2.8mm，装配时需要在被连接件表面预留不小于3mm的垂直安装空间，保证扳手能够完全套入头部完成拧紧动作；螺杆部分的公称直径为4mm，对应的安装过孔建议加工为4.3mm至4.5mm，既能够保证螺杆顺利穿过，又不会因为间隙过大导致连接错位。在实际设备应用中，这类螺栓常被用于小型气动元件的安装固定、电气柜内部线槽的锁紧、3D打印机框架的辅助连接、小型检测治具的零件拼接，因为M4规格的螺栓抗拉强度能够满足多数轻载连接场景的受力要求，配合弹簧垫圈使用时还可以在振动工况下提供足够的防松能力，避免设备运行过程中螺栓松动脱落。

　　建模时对螺栓的边缘倒角做了符合实际加工工艺的处理：头部与螺杆衔接的位置做了微小的退刀槽结构，还原实际车削加工的工艺特征，螺栓末端做了45度的倒角，既能够方便装配时对准螺纹孔，也避免螺杆末端的锐边划伤操作人员或周边线缆。不同长度的螺栓模型统一采用相同的头部参数，仅调整螺杆段的长度尺寸，方便设计人员在装配选型时直接调用对应长度的模型，不需要重复调整参数，能够大幅提升三维装配的效率。在装配校核过程中，可以直接通过模型检查螺栓安装后是否与周边部件存在干涉，比如当螺栓穿过铝型材T型槽安装时，能够直观确认螺杆末端是否会突出型材表面影响槽内其他配件的滑动，头部是否会与型材端面的密封胶条产生位置冲突。

　　从受力特性来看，DIN933标准的外六角螺栓为全螺纹结构，相比半牙螺栓，其螺纹段全程参与受力，在被连接件厚度较小的场景下，不需要额外考虑无螺纹光杆段的长度是否会超出被连接件总厚度，选型时只需要确认螺杆长度能够满足旋合长度要求即可——一般来说，M4规格的螺栓与钢制内螺纹旋合时，旋合长度不小于3mm即可满足常规的锁紧强度要求，与铝制、塑料等软质材料内螺纹旋合时，建议旋合长度不小于5mm，避免螺纹滑牙损坏。这类螺栓的表面处理通常可选镀锌、发黑、不锈钢本色等不同工艺，对应不同的防腐蚀、外观要求，建模时保留了表面处理的外观特征区分空间，设计人员可以根据实际使用场景调整模型的外观材质，还原真实的装配效果。
