白色美规插脚式三星充电器结构设计

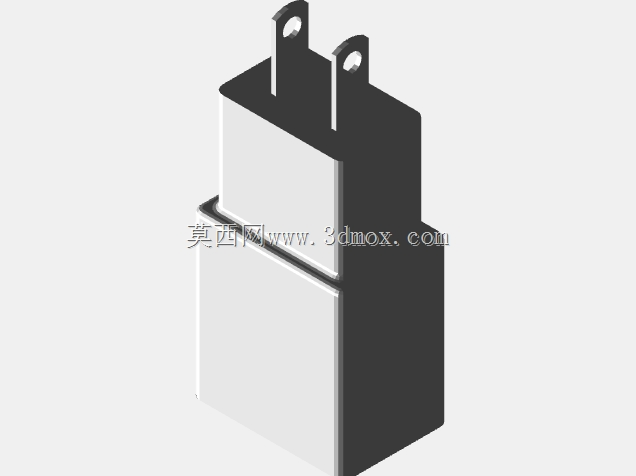

　　日常消费电子配套的墙插式充电适配器，是移动终端供电链路里最常见的终端转换部件，这款适配三星终端的白色插脚充电器，在结构设计上完全贴合民用墙插场景的使用需求，没有多余的冗余结构。从实际使用场景出发，这类适配器直接插入墙面86型国标或美规插座取电，不需要额外的连接线材，插脚采用固定式金属插片设计，插片根部做了加厚的应力过渡结构，避免频繁插拔过程中插片根部出现应力断裂，插片的中心间距严格遵循墙插插孔的标准间距公差，插入后不会出现松垮晃动、接触不良的问题，插片外露长度刚好满足墙插簧片的咬合深度，既不会因为插片过短导致接触面积不足发热，也不会因为插片过长导致插拔费力、金属部分外露带来安全隐患。

　　整体壳体采用上下分壳的卡扣式装配结构，上下壳的合模线位于壳体中部靠下位置，合模面做了错位止口设计，装配后不需要额外打胶就能实现紧密贴合，日常使用中缝隙不会进入灰尘、泼溅的水渍，壳体边缘全部做了R1.2的圆角过渡，没有尖锐的棱角，插拔过程中不会划伤手部，壳体表面采用细磨砂的哑光质感，不容易残留指纹和使用划痕，长期使用也能保持外观整洁。壳体的整体尺寸控制在常规墙插适配器的合理范围内，宽度方向不会遮挡相邻的插座插孔，在多联排插或者墙面并排插座上使用时，不会挤占其他插孔的安装空间，这一点在结构设计阶段就做了安装边界的干涉校验，把壳体的最大外轮廓控制在单个插孔的占用边界内，避免出现一个适配器占用两个插孔的常见问题。

　　内部结构的预留空间完全适配小功率充电方案的元器件布局，高压侧的插片连接端、整流元器件、降压模块、低压输出端的排布按照电流流向做了分层布局，高低压区域之间预留了足够的安全爬电距离，壳体内部的卡位筋位刚好可以卡住PCB板，不需要额外打螺丝就能固定电路板，减少装配工序的同时也避免螺丝松动带来的内部短路风险。壳体的壁厚设计均匀，采用常规阻燃PC材质的注塑工艺就能实现批量生产，壁厚控制在1.5mm左右，既保证了壳体的结构强度，日常插拔受力不会出现壳体开裂，也不会因为壁厚过厚导致注塑过程中出现缩痕、翘曲的问题，进胶口设置在壳体底部的隐蔽位置，注塑完成后去除浇口不会影响外观面的整洁度。

　　从实际使用的功能特性来看，这款适配器的结构设计优先考虑了长期插拔的耐用性，插脚和壳体的结合位置做了方形的嵌装卡位，插脚的内嵌部分做了防脱的倒刺结构，注塑装配后插脚可以承受100N以上的轴向拉拔力不会脱落，完全满足日常使用的拉扯受力需求。壳体的插拔受力面设置在插脚根部对应的壳体端面，用户插拔时的受力点刚好在插脚的轴线上，不会因为偏心力导致插脚弯折，也能让插拔过程更省力。整体外观采用黑白撞色的简约设计，上半部分的黑色区域对应内部高压侧的元器件位置，下半部分的白色壳体对应低压输出侧，视觉上也能形成清晰的区域区分，同时白色壳体和常见的白色墙面、白色排插搭配更协调，黑色插脚部分的耐脏性更好，长期使用靠近墙面的位置不会因为积灰显得脏污。

　　在安装边界的校验上，设计阶段就模拟了不同品牌、不同型号的墙面插座、排插的插孔尺寸公差，把插脚的位置度公差控制在0.1mm以内，确保在公差范围内的所有插座上都能顺利插入，不会出现插脚对位不准无法插入的问题。壳体的插入深度也做了优化，插入插座后壳体和墙面之间预留了0.5mm左右的间隙，不会因为墙面不平整导致适配器无法插到底，也能避免墙面的潮气直接接触壳体缝隙。整体结构没有多余的装饰件，所有结构特征都服务于实际使用功能，没有为了外观牺牲结构强度和使用便利性，完全符合消费电子供电配件的实用设计导向，不管是作为终端原装配件的结构参考，还是第三方适配充电器的结构设计参照，都具备实际的工程参考价值，建模过程中对卡扣、止口、插脚嵌装结构的细节还原，也能为同类产品的结构设计提供直接的尺寸参照。
