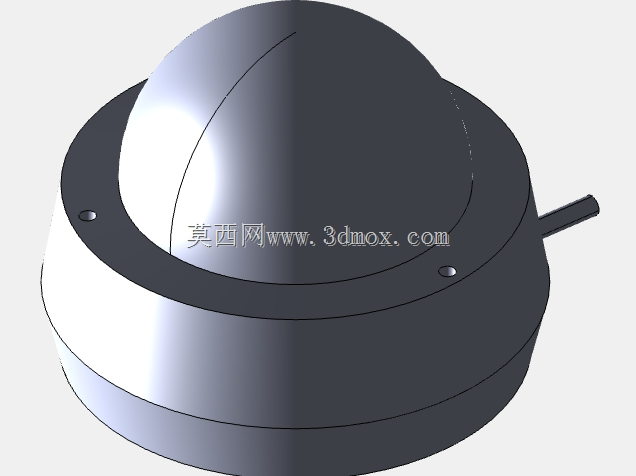

TP-LINK VIGI C240半球型监控摄像机结构

　　这款半球型监控设备的结构设计，首先围绕室内吸顶安装的核心场景展开，日常多见于写字楼公共通道、商铺收银区、电梯轿厢、住宅单元门厅这类需要固定点位视频采集的区域，安装后不会像枪机那样突出墙面过多，能减少空间突兀感，也能一定程度降低外力磕碰造成的设备移位或损坏。从结构分层来看，整体采用上下扣合的装配逻辑，底部为安装基座，预留了标准的吸顶安装孔位，孔位间距适配国内主流的86型接线盒安装尺寸，施工时无需额外打孔定位，可直接固定在预埋接线盒上，基座边缘做了窄边收边处理，安装后与天花板的贴合缝隙控制在1mm以内，避免积灰同时也能防止小飞虫钻入设备内部。

　　中间的球形腔体为镜头调节舱，采用阻尼转轴结构连接基座，水平方向可实现360度旋转调节，垂直方向俯仰角度覆盖-10度到90度区间，调节过程中阻尼力均匀，不会出现调节后镜头自行下坠偏移的问题，能满足不同点位的监控视角调校需求，球形外壳采用半哑光PC材质，表面做了防眩光处理，避免顶部照明灯光在外壳上形成反光干扰镜头成像。设备侧方预留了出线槽位，网线与供电线可从侧方引出沿墙面走线，也可通过基座中心的过线孔直接穿入天花板内部走暗线，两种走线方式适配不同装修阶段的施工需求，毛坯阶段布线可选择暗线走法，后期加装可选择侧方明线走法，无需破坏现有装修面。

　　外壳的上下配合面做了错位防水筋设计，虽然是室内使用场景，该结构仍可应对日常保洁时的喷淋溅水、南方回南天的凝露渗水，避免水汽进入设备内部造成电路板短路。镜头视窗区域采用高透光学亚克力材质，表面镀有硬化防刮涂层，日常清洁擦拭不会留下划痕，视窗与球形外壳的配合处采用超声波焊接工艺，接缝平整无溢胶，长期使用不会出现视窗脱落的问题。设备尾部的出线位置做了防折弯橡胶护套，线材弯折角度超过90度时护套会分散应力，避免网线内部线芯因为长期弯折出现断裂，保障网络传输与PoE供电的稳定性。

　　整体外形为圆润半球造型，最大直径110mm，整体高度52mm，安装后突出天花板的高度仅为48mm，不会对层高较低的通道造成压抑感，外壳边角全部做了R3以上的圆角处理，没有尖锐棱角，即使安装在人员活动频繁的区域，也不会因为人员误碰造成磕碰伤害。结构设计上充分考虑了批量装配的效率，所有螺丝孔位都设计了导向柱，装配时螺丝可自动对准孔位，无需人工反复调整对位，上下壳的卡扣配合量控制在0.8mm，既保证装配后卡扣不会松脱，也能在售后维修时方便拆卸，不会因为卡扣过紧造成拆卸时外壳断裂。内部腔体预留了足够的散热空间，主板与外壳之间留有2mm的空气对流层，设备长时间工作产生的热量可通过金属散热片传导到外壳基座，再通过基座与安装面的接触散发出去，无需额外加装散热风扇，既降低了运行噪音，也减少了风扇故障带来的设备失效风险。镜头模组的安装位置做了精准定位槽，装配时镜头可直接卡入定位槽，无需反复调整光轴位置，保证镜头视场中心与外壳视窗中心重合，避免出现视窗边缘遮挡画面的问题。
