减压阀配套带法兰连接阶梯传动轴结构

　　在工业流体调压管路系统中，减压阀作为稳定下游管路压力的核心部件，其内部的传动连接轴直接决定了阀芯动作的响应精度与运行可靠性，本次呈现的轴类零件正是为减压阀工况定制的传动承载构件。从实际应用场景来看，这类轴件主要适配中低压工况的直通式减压阀结构，安装于阀腔内部的传动腔室，一端连接阀瓣调节机构，另一端通过端部法兰与外部驱动或者手动调节组件相连，承担扭矩传递、阀芯行程导向的核心作用，在化工流体输送、市政供水管网、工业气体调压站等场景的减压阀设备中都能见到同结构轴件的应用。

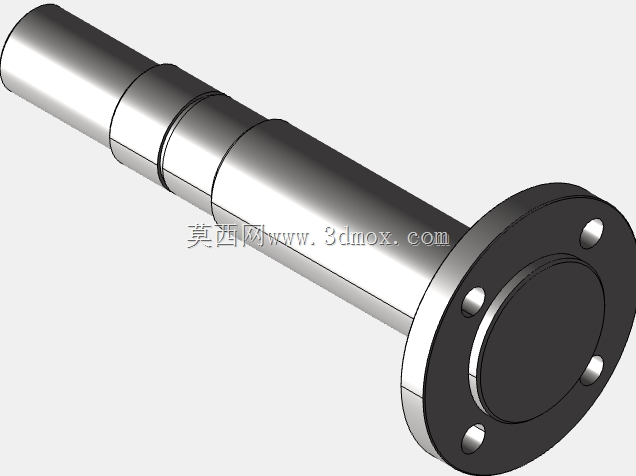

　　从功能特性上看，该轴采用多段阶梯式结构设计，不同轴径段分别承担不同的功能：靠近法兰端的大直径轴段主要承担安装定位作用，与阀腔内部的衬套配合实现径向支撑，抵消阀芯动作过程中产生的径向偏载，避免轴件长期运行出现弯曲变形；中间的等直径轴段为核心传动段，表面加工精度控制在较高等级，与密封件、导向套配合时既能保证往复滑动或者周向转动的顺畅性，又能避免密封件出现异常磨损，延长阀件的整体维护周期；靠近阀芯连接端的小直径轴段设置有环槽结构，用于安装轴用挡圈或者密封卡环，实现阀芯组件的轴向定位，防止调压过程中阀芯出现轴向窜动导致的压力波动。端部的法兰盘采用一体式加工结构，相比焊接式法兰结构，整体同轴度更高，法兰端面上均匀分布的四个安装孔用于穿设连接螺栓，实现轴件与外部驱动端的刚性连接，法兰端面与轴身的垂直度公差控制在严格范围内，保证连接后驱动端的扭矩可以平稳传递到轴身，避免转动过程中出现偏心抖动。

　　从设计思路层面，这类轴件的结构完全围绕减压阀的实际工况展开：首先是材质选择上，考虑到阀腔内部长期接触流体介质，轴身整体采用耐锈蚀的金属材质加工，表面做硬化处理，抵抗介质冲刷和部件摩擦带来的磨损；阶梯轴的各段轴径过渡位置均采用圆角过渡，避免应力集中，因为减压阀在调压过程中轴件会承受频繁的交变载荷，应力集中位置很容易在长期运行后出现疲劳裂纹，圆角过渡的设计可以大幅提升轴件的疲劳强度；轴身的环槽位置设计有退刀槽结构，方便加工过程中刀具退刀，同时保证挡圈安装后可以完全卡入槽内，不会出现轴向松脱的问题。

　　关于安装边界与尺寸配合，该轴件的法兰外径与阀腔端盖的安装止口尺寸匹配，安装时法兰端面与端盖之间会设置密封垫片，防止阀腔内部的介质出现外漏；各阶梯轴段的直径公差根据配合性质做差异化设计，与导向套配合的轴段采用间隙配合，保证动作顺畅，与密封件接触的轴段表面粗糙度控制在较低水平，避免划伤密封件导致泄漏；轴件的整体长度根据减压阀的阀腔深度定制，安装后阀芯端的行程余量控制在合理范围，既保证调压时阀芯可以达到全开全关位置，又不会出现轴件顶死阀腔内壁的问题。在实际装配过程中，需要先将导向套、密封件套入对应轴段，再将轴件从阀腔端部穿入，最后通过法兰螺栓完成固定，装配后需要手动盘动或者拉动轴件，确认动作无卡滞、径向无明显晃动，才能进行后续的阀件整体压力测试。这类轴件的结构看似简单，但每一处尺寸、每一段结构都对应实际工况的使用需求，是减压阀实现稳定调压功能不可或缺的核心传动零件。
