钣金折弯成型练习用盒状结构件

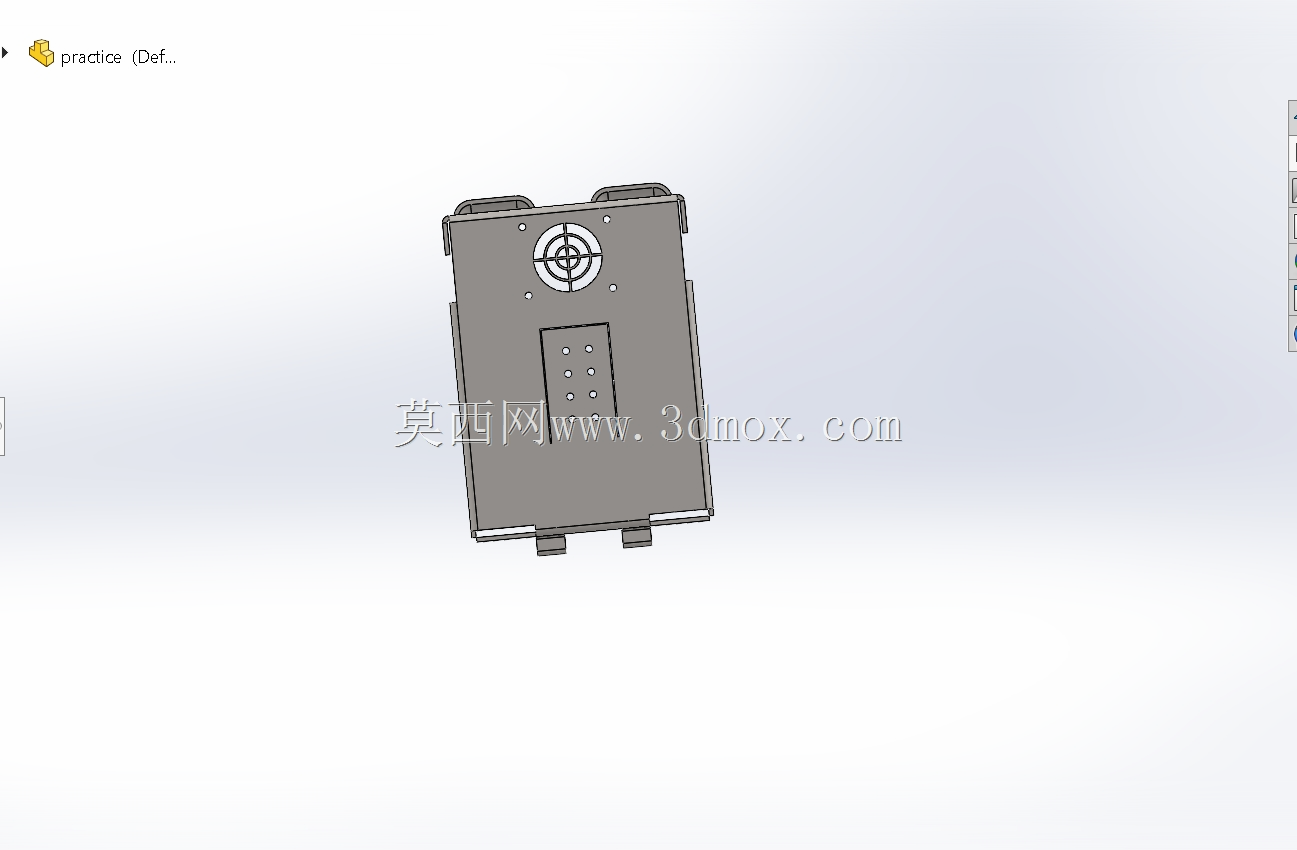

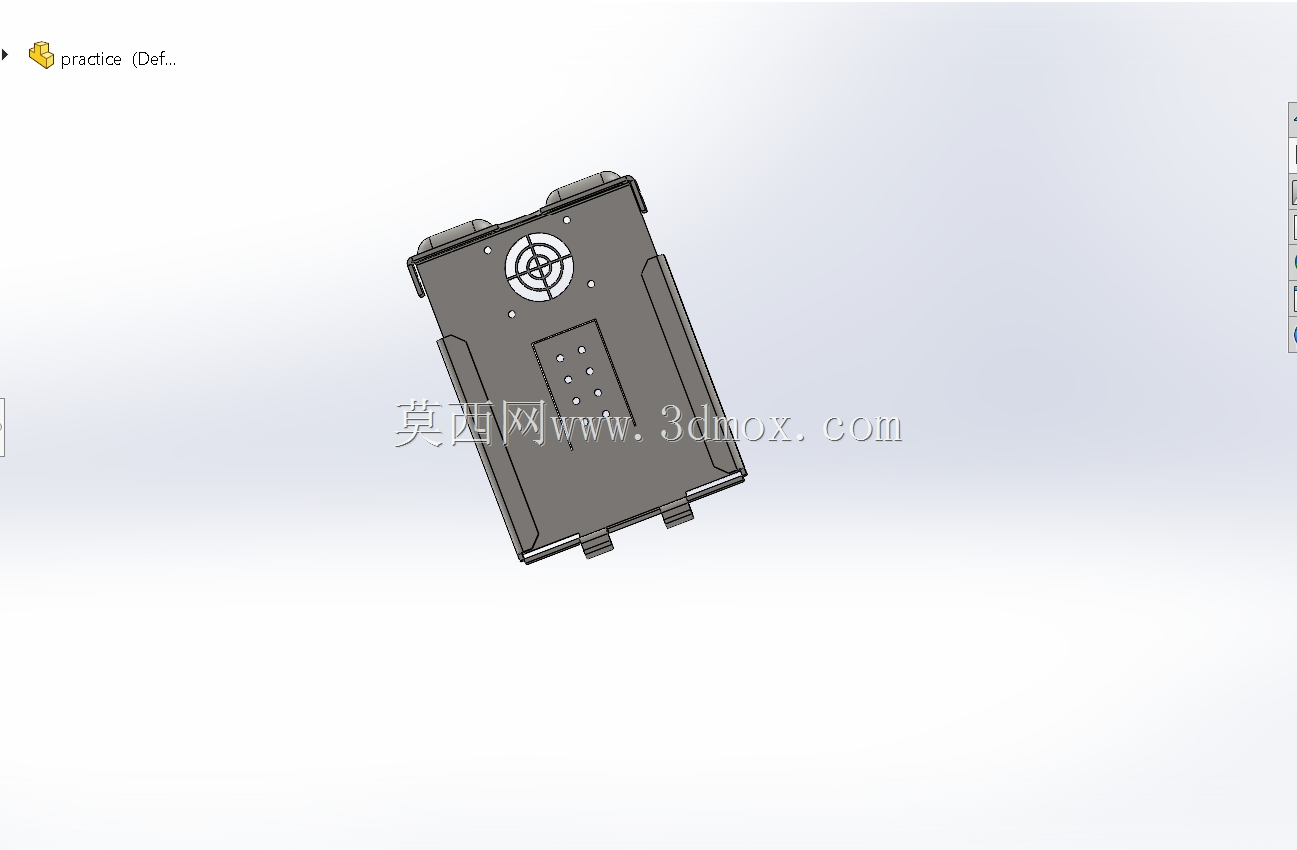

　　日常做钣金结构设计时，很多刚接触工艺的工程师容易忽略折弯止裂槽、折弯内R与板材厚度的匹配关系，要么拆出来的展开图下料后折弯出现挤料变形，要么装配时相邻板边的缝隙超差，这类盒状钣金练习件刚好可以用来验证基础工艺逻辑，不用承担实际项目的试错成本。这个结构整体采用等厚薄板材折弯成型，没有额外的焊接拼接工序，所有连接边都靠折弯自扣合或者预留的卡扣位实现固定，侧面预留的圆形定位孔带同心刻度标识，是用来模拟安装对位基准的结构，实际生产中这类孔位会用来安装传感器、小型控制模块或者走线固定座，孔位的同轴度公差一般控制在0.1mm以内，避免安装后对位偏移。

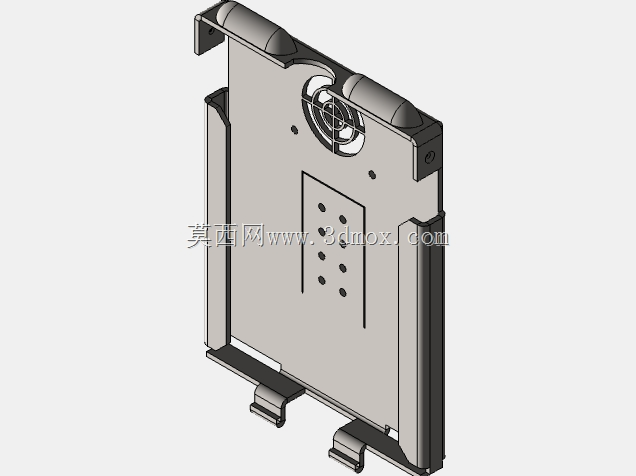

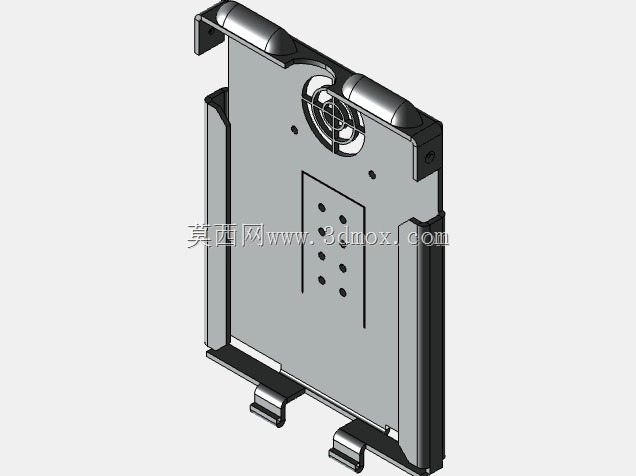

　　板面上的阵列小孔是模拟散热或者减重孔的设计，做这类孔排布的时候要注意孔边到折弯线的距离不能小于板材厚度加折弯内R，不然折弯的时候孔位会被拉变形，很多新手做展开的时候经常把孔位画得离折弯线太近，实际压弯后孔变成椭圆，直接导致零件报废。结构上下端伸出的卡扣位是模拟快装结构，这类卡扣在通讯设备外壳、小型工控盒、便携检测仪器的壳体上应用非常多，不用打螺丝就能实现上下盖的快速扣合，卡扣的折弯角度要做1-2度的预回弹补偿，不然扣合后会出现缝隙过大或者扣合太松容易脱落的问题。

　　设计这类钣金件的时候，首先要确定选用的板材材质，普通冷轧板的折弯回弹量大概在1-2度，不锈钢板的回弹量会更大，要根据材质调整折弯角度的补偿值，展开计算的时候要扣除折弯系数，不同板厚、不同折弯内R对应的折弯系数不一样，不能直接按理论尺寸算展开料，不然折弯后整体外形尺寸会偏小。安装边界方面，这个结构的整体外轮廓是规则长方体，四个角的折弯处都做了小的避空缺口，安装时可以直接嵌入对应的设备安装槽内，侧面的定位孔和安装槽内的定位柱配合，限制X、Y方向的位移，上下的卡扣卡在安装槽的卡位上限制Z方向的位移，不需要额外的紧固件就能完成固定，在小型便携设备、嵌入式控制模块的外壳设计中，这种固定方式能大幅提升装配效率，减少螺丝等紧固件的使用，降低整体物料成本。

　　做这类练习的时候，可以反复调整折弯参数、孔位位置、卡扣尺寸，验证不同参数下的成型效果，比如把孔位往折弯线方向移动，观察折弯后孔的变形量，调整卡扣的伸出长度和折弯角度，测试扣合力的大小，这些练习积累的经验，在实际做通讯基站的小型屏蔽盒、工业传感器的安装外壳、便携检测设备的电池仓结构时都能直接用到，避免在实际项目中出现工艺错误，减少打样试错的成本。另外这个结构的板面加强筋位置，是模拟钣金件的加强结构，薄钣金件如果板面太大容易出现变形，在对应位置压出浅加强筋就能大幅提升板面的刚性，不需要增加板材厚度就能减少形变，做加强筋的时候也要注意筋的位置和折弯线的距离，避免压筋的时候影响折弯精度。
