减压阀配套弧形支撑安装支架结构设计

　　在工业流体管路的减压阀安装场景中，这类异形支撑支架是保障阀件长期稳定运行的关键配套结构件，很多现场安装的技术人员容易忽略这类支撑件的设计合理性，最终导致阀件受管路应力、设备振动影响出现密封失效、连接松动的问题。从实际应用场景来看，这类支架主要适配小通径的直动式减压阀安装，常见于化工流体输送管路、车间压缩空气支管路、小型液压动力单元的阀组集成区域，作用是承托减压阀的阀体下半段，同时通过自身的安装孔位将阀件的载荷传递到设备基座或者管路安装架上，避免阀件的进出油口/气口连接螺纹长期承受阀体自重与管路振动带来的交变载荷。

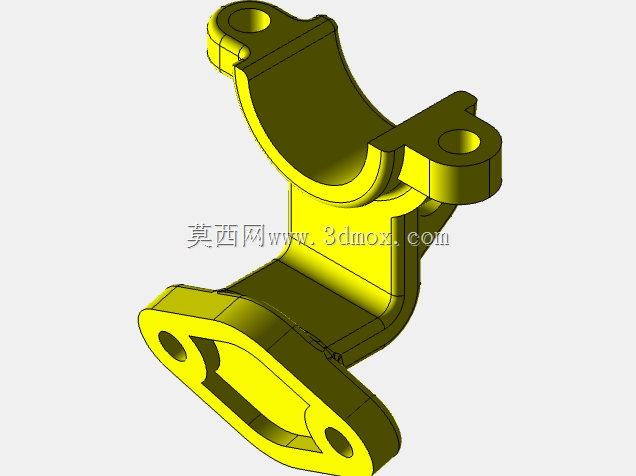

　　从结构功能特性来看，这个支架采用了上下分段的承托设计，上部的弧形内凹面完全贴合减压阀阀体中部的圆柱外轮廓，接触区域做了等半径的曲面匹配，安装后可以实现面接触承托，相比传统的点接触、线接触支撑结构，能大幅降低接触面的压应力，避免长期承压出现阀体表面压痕或者应力集中。上部两侧伸出的带孔耳板是用来穿装固定绑带或者锁紧卡箍的，安装时将卡箍穿过两个耳板的通孔，环绕阀体上部后锁紧，就能把阀体牢牢固定在支架的弧形承托面上，防止设备运行时阀体出现径向窜动。下部的安装底座采用了异形法兰式结构，底座上开设了三个安装通孔，孔位的分布避开了阀体下部的调节机构空间，安装时可以直接用螺栓穿过底座孔位固定在安装平面上，底座的底面做了铣平处理，平面度控制在0.1mm以内，保证安装后支架不会出现倾斜，避免承托面与阀体之间出现间隙导致受力不均。

　　在设计思路上，这个支架没有采用传统的一体式焊接结构，而是采用整体式的实体结构设计，所有转角位置都做了R3-R5的圆角过渡，避免应力集中，尤其是弧形承托面与下部底座连接的立臂位置，做了加厚的渐变过渡处理，因为这个位置是整个支架受力最大的区域，当阀体受到管路侧向推力时，立臂位置会承受弯曲应力，渐变加厚的结构可以在不增加整体重量的前提下提升结构的抗弯强度。设计时首先要确定适配的减压阀阀体的外径尺寸，弧形承托面的半径要比阀体实际外半径大0.2-0.3mm，预留出安装时的调整间隙，同时也避免加工误差导致阀体无法卡入承托面；上部两个耳板的孔中心距要匹配常用的金属卡箍的安装尺寸，孔的直径比卡箍的螺杆直径大1mm，方便安装时调整卡箍的位置。下部底座的安装孔位设计时，要先核对安装现场的基座螺孔分布，三个孔呈三角形分布，相比两个孔的安装结构，三角形布置的防松效果更好，能承受各个方向的振动载荷，不会因为长期振动出现螺栓松动的问题。

　　从安装边界与尺寸控制来看，这个支架的整体高度控制在适配减压阀安装后，阀体的进出油口中心与管路中心高度一致，不会出现管路别劲的问题；支架的整体宽度比阀体的最大外径宽出15mm左右，预留出卡箍安装的操作空间，不会因为空间不足导致卡箍无法锁紧。底座的厚度设计为8mm，采用铸铁或者铸钢材质时，完全可以承受通径15mm以下减压阀的自重与管路载荷，不会出现底座变形的问题。在实际建模过程中，弧形承托面的曲面要和阀体的外圆柱面做同轴度约束，保证安装后阀体的轴线与安装平面保持垂直，避免阀件倾斜导致内部的阀芯、弹簧等运动件出现卡滞，影响减压阀的压力调节精度。另外，支架的立臂侧面做了减重的凹腔设计，在不降低结构强度的前提下减少了材料用量，降低了零件的整体重量，同时凹腔的位置也可以作为安装时的手持位，方便现场安装人员搬运和对位。这类支撑支架虽然是减压阀的配套附属零件，但设计时的细节处理直接影响整个阀组的运行可靠性，很多现场出现的减压阀压力波动、连接螺纹泄漏问题，追根溯源都是因为支撑结构设计不合理，导致阀体长期受额外应力作用，破坏了密封面的配合精度，这类整体式的弧形支撑支架相比拼接式的支架，结构刚度更好，安装工序更简单，非常适合批量配套减压阀产品出厂时作为标准附件使用，也可以作为现有管路阀件改造的加装支撑件，提升现有管路系统的运行稳定性。
