Voronoi镂空结构管线固定支撑管架

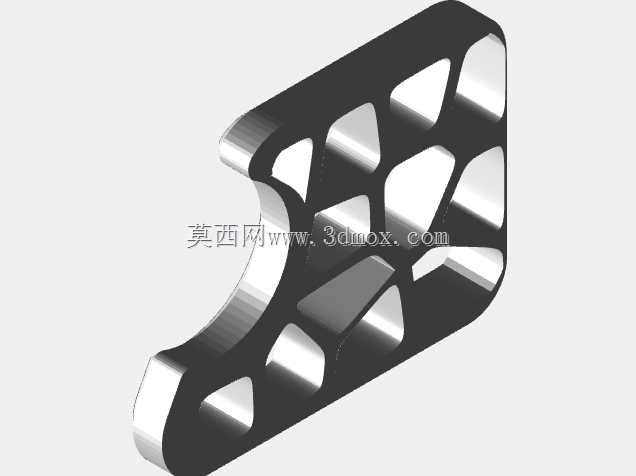

　　这款采用Voronoi镂空结构的管架，在设计阶段就跳出了传统实体支撑件的设计思路，没有采用整块实体切削的结构方案，而是基于拓扑优化逻辑，在保证支撑强度的前提下，对非受力区域做了镂空处理，Voronoi网格的分布完全贴合管架的受力路径：在与安装基面贴合的固定端、与管线接触的承托弧面区域，保留了足够的实体壁厚来承受管线的径向压力与长期振动带来的交变载荷，而在受力较小的中间连接区域，通过不规则的多边形镂空结构去除冗余材料，既大幅降低了零件自身重量，也让整个结构的应力分布更加均匀，避免了实体结构容易出现的应力集中问题。在工业管线布设、小型设备流体管路排布、实验室气路水路搭建场景中，管架作为直接承托管线、限制管线位移的基础支撑零件，其结构合理性直接影响管线长期运行的稳定性，传统实体结构管架往往存在自重偏大、材料利用率低、安装适配性不足的问题，尤其在轻量化要求较高的便携设备、桌面级实验装置、小型自动化设备的管路布设场景中，传统管架的冗余重量会额外增加设备整体负载，甚至在紧凑安装空间内出现与周边结构干涉的情况。从实际安装适配性来看，这款管架的承托弧面做了贴合圆管外壁的弧度设计，能够与标准外径的硬质管线形成足够的接触面积，不会因为接触面积过小导致管线局部受压变形，安装基面的贴合面做了平面度处理，能够通过螺栓或者粘接方式固定在设备机架、安装面板、墙面等多种基面上，镂空结构同时也预留了足够的操作空间，在狭窄安装空间内进行固定操作时，工具可以穿过镂空区域完成紧固件的锁紧，不需要预留过大的操作避让空间，能够有效压缩整体安装占用的空间体积。

　　在功能特性上，这款管架除了基础的管线承托固定作用外，镂空结构还能提升管线周边的空气流通效率，对于输送温度与环境温度存在差异的流体管线来说，更好的空气流通能够减少管线表面的凝露产生，也能帮助高温管线更快散热，避免局部热量堆积影响周边元器件。设计过程中，对管架的安装边界做了明确的约束：整体外轮廓没有突出的尖锐棱角，所有镂空边缘都做了圆角过渡处理，避免安装过程中划伤操作人员或者管线外壁，承托弧面的曲率经过多轮匹配验证，既能够保证对管线的包裹限位作用，又不会因为弧面包裹角度过大导致管线穿装困难，固定端的安装孔位间距符合常规小型支撑件的安装尺寸规范，可以直接替换同规格的传统实体管架，不需要对原有安装基面做额外的打孔改造。

　　不同于很多为了镂空而镂空的外观化设计，这款管架的Voronoi网格参数是结合受力仿真结果调整的，每一处镂空的筋条宽度都经过载荷校核，在承受管线自重、流体流动带来的脉冲振动、设备运行过程中的加速度冲击时，筋条的变形量都控制在允许范围内，不会出现长期使用后结构变形导致管线移位的问题，同时镂空结构也减少了零件加工过程中的材料消耗，不管是采用3D打印小批量制作，还是采用注塑工艺批量生产，都能有效降低材料成本，兼顾结构性能与经济性。

　　在实际应用中，这类轻量化镂空管架尤其适合桌面级3D打印机的供料管线固定、小型实验设备的气路支撑、便携检测设备的内部管路限位，这些场景既要求支撑件有足够的固定强度，又对零件自重、安装空间有严格限制，传统厚重的实体管架往往难以同时满足多维度的使用需求，而这种基于拓扑优化思路设计的镂空管架，刚好平衡了强度、重量、安装适配性多方面的要求，在实际装配过程中，还可以根据具体的管线排布角度，对承托弧面的朝向做适应性调整，镂空结构的均匀受力特性让管架在不同安装角度下都能保持稳定的支撑性能，不会因为受力方向的变化出现局部结构强度不足的问题。
