减压阀用铰接式连接指状结构件

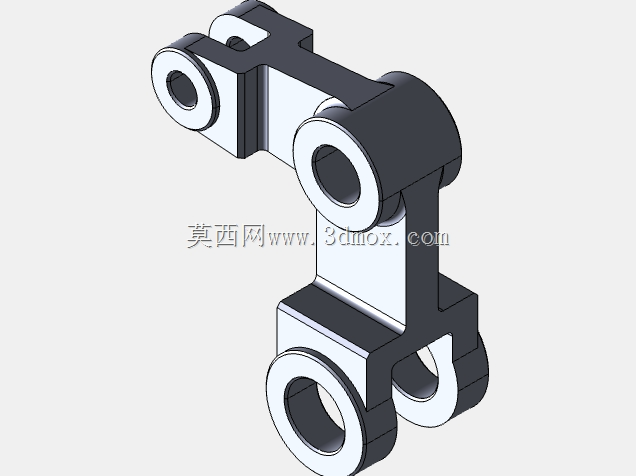

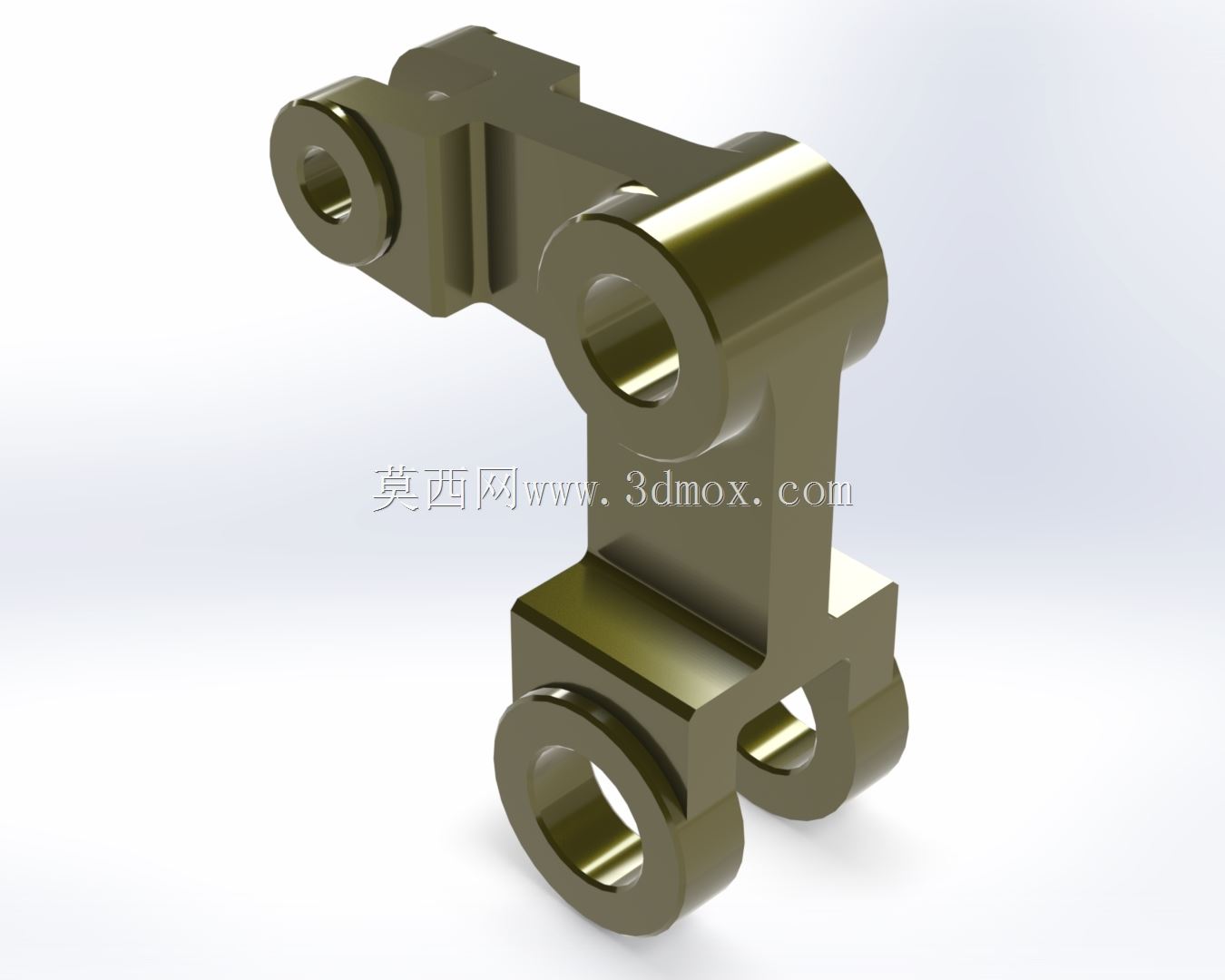

　　该铰接式连接构件主要应用于工业减压阀的内部传动链路中，作为阀杆与调压执行端之间的力传递铰接载体，承担着将调压组件的直线位移转化为阀瓣开度调整动作的核心连接作用，在气动调压管路、液压稳压回路的减压阀总成里，这类构件直接决定了压力调节过程的动作平顺性与传动精度，避免刚性连接带来的卡滞、偏磨问题。从结构设计来看，构件整体采用一体化铣削成型的构型，三个同轴度要求较高的铰接孔分别对应不同的连接端：上部两个同轴孔用于对接调压弹簧座的联动销轴，下部的分叉式双孔结构则用于卡接阀杆端部的连接耳，中间的连接臂采用变截面过渡设计，在保证整体结构刚性的前提下尽可能削减冗余重量，降低传动过程中的运动惯量，避免调压动作出现迟滞。

　　设计阶段首先需要匹配减压阀的额定工作行程，三个铰接孔的中心距直接决定了传动杠杆比，孔位公差需控制在IT7级以内，才能保证铰接转动时无旷量，同时孔内壁需要做表面硬化处理，降低销轴往复转动带来的磨损，延长构件在频繁调压工况下的使用寿命。安装边界方面，构件的整体外轮廓需要完全容纳在减压阀的中腔空间内，转动过程中不能与腔体内壁、密封组件、导流筋位发生干涉，上部铰接孔的轴线与下部铰接孔的轴线平行度公差需控制在0.02mm以内，否则会导致传动过程中出现侧向分力，加速销轴与孔的磨损，甚至引发阀杆偏斜造成密封面泄漏。

　　实际工况下，这类构件长期处于带压的流体环境中，因此结构设计时避免了锐角、窄缝等容易积存介质杂质的结构，所有棱边都做了R0.5以上的圆角过渡，既减少应力集中风险，也能避免杂质卡滞铰接转动副。在管路压力波动的动态工况下，构件需要承受频繁的交变载荷，连接臂的截面厚度经过受力校核，能够覆盖减压阀额定压力1.5倍的冲击载荷工况，不会出现塑性变形或断裂问题。铰接孔的端面都做了凸台设计，既可以增加孔的有效接触长度提升铰接稳定性，也能减少构件与相邻配合件的接触面积，降低转动时的摩擦阻力。不同于常规的刚性连接支架，该指状铰接结构的分叉式下端设计，能够自动补偿阀杆装配时的微小同轴度误差，避免装配应力作用在阀杆密封件上，延长密封组件的使用寿命。

　　在批量生产的工艺适配性上，该结构既适合五轴铣削加工小批量试制，也可以通过精密铸造后做孔位精加工的方式实现批量生产，结构本身没有复杂的倒扣特征，加工时的装夹定位难度较低，三个铰接孔可以一次装夹完成镗削加工，有效保证孔位的位置精度。对于减压阀的整体装配流程来说，该构件属于预装组件，装配时只需在三个铰接孔内涂抹适配介质的润滑脂，穿入对应销轴后完成卡簧限位即可，不需要额外的调整工序，装配容错率较高。在实际的调压动作过程中，该构件围绕中间铰接点做小角度摆动，摆动角度范围通常在0-15度之间，因此连接臂的外形做了对应的避空设计，在最大摆动角度下，构件的所有外边缘都与腔体内壁保持至少1mm的安全间隙，避免长期运行后因零件热胀冷缩出现运动卡滞。
