减压阀用异形定位连接基座结构

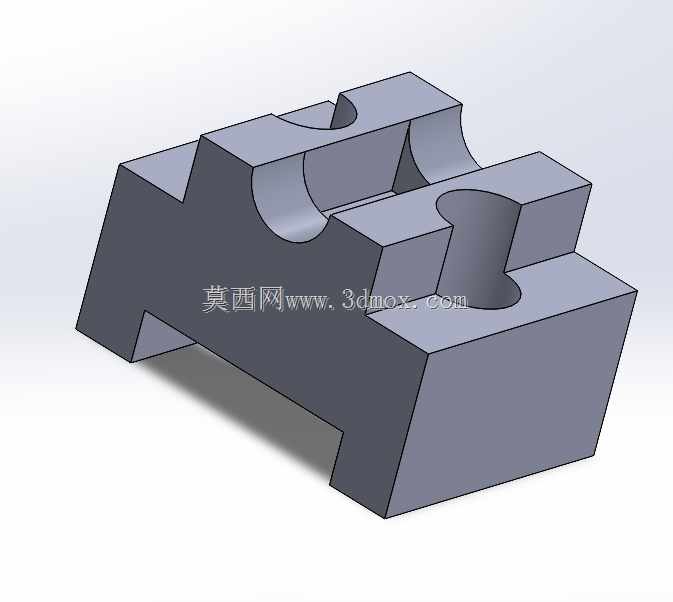

　　在工业流体管路的减压阀装配体系中，这类异形块状零件是承担阀芯组件定位、相邻阀块连接的核心承载结构，日常多应用在中低压流体输送管路的减压阀组内部，直接和阀芯导向套、阀腔密封座、外部管路连接法兰形成配合，是保障减压阀启闭动作同轴度、承压状态下结构稳定性的关键零件。从结构设计逻辑来看，整个零件采用一体化铣削成型的块状基体，底部设置有阶梯式的支撑定位面，能够直接嵌入减压阀阀体的预设安装槽内，安装时不需要额外加装调整垫片，依靠加工面的形位公差就能保证0.02mm以内的装配同轴度，避免阀芯动作过程中出现卡滞、偏磨的问题。

　　基体上方开设的两处半圆弧凹槽，分别对应减压阀的进液侧流道和出液侧流道位置，凹槽的圆弧半径和阀体内腔的流道半径完全匹配，装配后能够和流道内壁形成平滑过渡，不会出现流道截面突变造成的紊流、压损异常问题，凹槽边缘设计有1×45°的倒角，既可以避免装配时刮伤流道处的密封圈，也能在介质流动过程中减少锐角处的介质冲蚀，延长零件的整体使用寿命。零件中部开设的异形通孔是为阀芯推杆预留的穿行空间，孔壁的粗糙度控制在Ra1.6以内，能够给阀芯推杆的往复动作提供稳定的导向支撑，同时孔位周边的实体部分做了加厚处理，能够承受减压阀启闭过程中介质压力波动带来的交变载荷，避免长期运行后出现孔位变形、推杆卡滞的故障。

　　零件两侧的凸台结构设置有对应的螺纹安装孔，孔位的位置度公差控制在0.05mm以内，能够和阀盖的安装孔完全对齐，装配时螺栓可以顺畅穿入，不会出现别劲、螺栓受力不均的问题，凸台的端面和阀盖结合面的平面度控制在0.01mm以内，配合密封垫片可以实现可靠的静密封，避免阀腔内部的压力介质出现外泄漏。从安装边界来看，整个零件的外形轮廓完全适配常规DN15到DN25通径的直动式减压阀内腔尺寸，安装时不需要对原有阀体进行二次加工，直接替换原有同类型基座即可完成装配，零件的总高度控制在阀腔内部的预留安装空间范围内，装配后不会和阀体内的其他组件产生运动干涉，也不会影响减压阀的整体压力调节行程。

　　在实际工况应用中，这类零件需要长期接触水、液压油、低压气体等不同介质，因此设计时充分考虑了介质兼容性，结构上没有存在积液的死角，介质流经的表面都做了平滑过渡处理，不会残留介质杂质造成流道堵塞，同时实体部分的壁厚经过强度校核，能够承受1.6MPa的额定工作压力，在1.5倍额定压力的耐压测试下不会出现变形、开裂的问题。从建模实现的角度来看，整个零件的特征全部采用参数化设计，所有的安装孔位、圆弧尺寸、定位面尺寸都可以根据不同通径的减压阀参数进行快速调整，不需要重新绘制整体轮廓，能够大幅缩短同系列减压阀零件的设计迭代周期，建模过程中所有的倒角、退刀槽结构都完全匹配实际机加工的工艺要求，不存在无法加工的负角或者薄壁结构，设计完成后可以直接导出工程图进行铣削加工，不需要做额外的工艺性修改。
