减压阀集成安装阀块结构设计

　　该结构属于减压阀配套的集成式安装阀块，在液压、气动流体控制系统中承担着核心的安装承载与油路连通作用，常见于工业液压站、气动控制回路、工艺管道调压单元等场景，是减压阀实现稳定调压功能不可或缺的配套承载部件。从实际工况需求出发，这类阀块的设计首先要匹配对应减压阀的安装孔位，顶面预留的多个凸台定位柱，是为了实现减压阀阀体的快速定位安装，避免装配过程中出现孔位错位，同时凸台的高度经过精确计算，能够保证阀体与阀块贴合面的密封压缩量处于合理区间，防止流体介质从结合面渗漏。

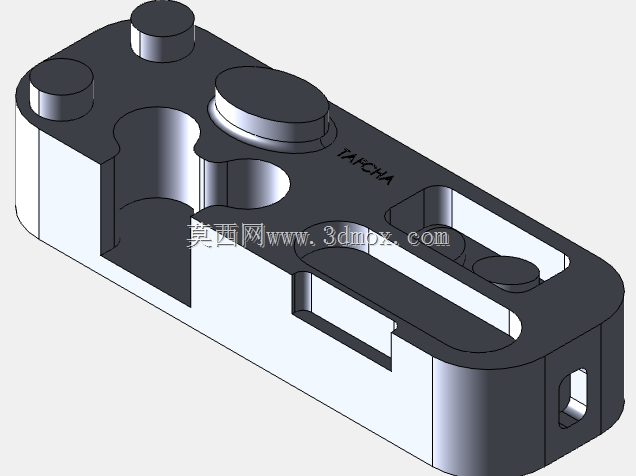

　　阀块本体采用长条形的块状结构，侧面与底面预留了标准的安装固定孔位，可直接通过螺栓固定在设备安装面板或者集成油路板上，安装边界的尺寸设计充分考虑了现有设备的安装空间，不会与周边的管路、其他阀件产生干涉，同时预留了足够的扳手操作空间，方便现场装配与后期维护拆卸。内部流道的设计采用了成型孔与铣削槽结合的方式，顶面的沉孔用于安装减压阀的阀芯调节组件，侧面的贯通孔用于连接进出油（气）管路，长条形的铣削槽是内部流道的工艺加工槽，加工完成后会通过堵头密封，这种设计能够在有限的阀块体积内最大化优化流道走向，减少流体在阀块内部的压力损失，同时避免流道出现直角死区，防止介质中的杂质沉积造成流道堵塞。

　　从结构强度角度考虑，阀块的壁厚经过受力校核，能够承受系统额定工作压力下的应力，不会出现变形或者开裂的问题，各个安装孔的周边都做了局部加厚处理，避免螺栓锁紧时造成孔位周边的材料变形。顶面刻印的标识位用于标注阀块对应的油路接口编号、介质流向，方便现场施工人员快速识别管路连接方向，减少接错管路的概率。在实际应用中，这类集成阀块替代了传统的分散式管路连接方式，将减压阀的安装、流道转向、接口集成在一个零件上，大幅减少了系统中管路接头的使用数量，降低了系统的泄漏点，同时让整个调压单元的结构更加紧凑，减少了整体占用的安装空间。

　　设计过程中还充分考虑了加工工艺性，所有的孔位都采用了标准刀具可加工的尺寸，避免了特殊定制刀具的使用，降低加工成本，外露的棱边都做了倒角处理，既可以去除加工毛刺，也能避免装配过程中划伤操作人员或者密封件。各个凸台的平面度要求控制在合理范围内，保证与减压阀阀体结合面的密封性能，不需要额外增加密封垫片即可实现可靠密封，部分需要安装密封圈的槽位尺寸严格匹配对应规格的O型圈，保证密封压缩率在15%-25%的合理区间，既不会因为压缩量过大造成密封圈永久变形失效，也不会因为压缩量不足导致密封失效。对于流体控制回路来说，这类阀块的流道表面粗糙度也做了相应要求，减少流体流动过程中的阻力，同时避免粗糙表面残留的杂质进入减压阀阀芯，造成阀芯卡涩影响调压精度。在安装匹配性上，该阀块的定位柱尺寸与减压阀阀体上的定位孔采用间隙配合，装配时可以轻松将阀体放置到位，不会出现卡滞，螺栓孔的位置度公差经过严格控制，保证所有固定螺栓都能顺利穿入，不会出现螺栓别劲的问题，避免长期使用过程中因为螺栓受力不均造成结合面渗漏。
