液化天然气管路用克鲁泽塔十字万向节结构

　　该十字万向节主要应用于液化天然气储运、加注设备的管路阀组联动传动场景，在低温工况下承担不同轴线间的扭矩传递任务，补偿管路安装过程中产生的同轴度偏差，抵消设备运行时因温度形变、振动带来的轴线偏移量，避免传动卡滞或应力集中损伤阀件。

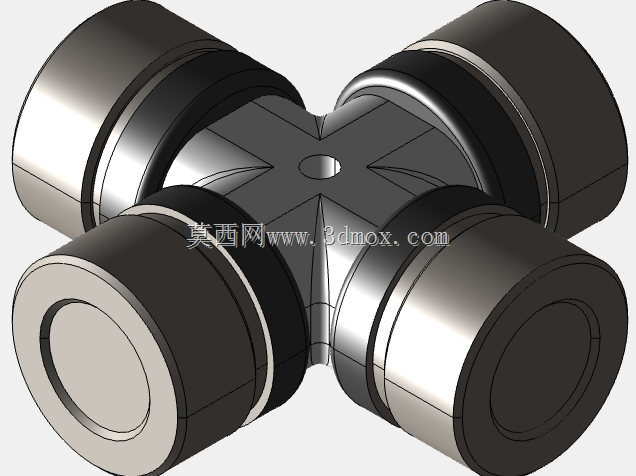

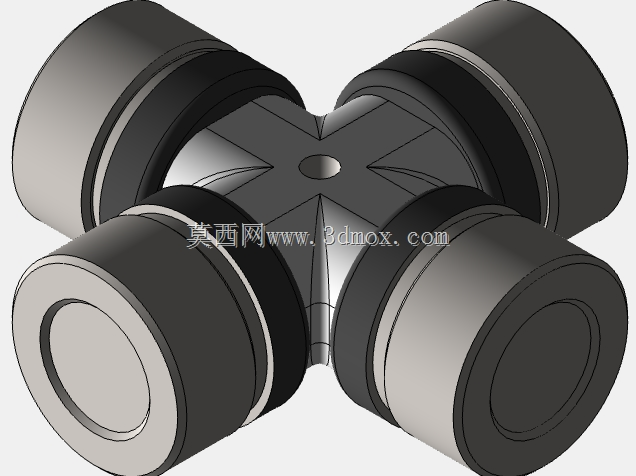

　　从结构设计来看，整体采用十字轴式核心布局，四个轴颈分别配套独立的轴套与密封组件，轴颈表面做了硬化耐磨处理，适配低温环境下的长期往复转动需求，密封结构采用耐低温橡胶材质，可在-162℃的液化天然气工作环境中阻止外界水汽、杂质进入轴颈摩擦副，同时防止润滑脂在低温下流失。十字轴中心设置有定位工艺孔，用于加工过程中的装夹定位，也可作为安装时的对中基准，保证四个轴颈的同轴度、垂直度公差控制在0.02mm以内，降低转动过程中的偏磨风险。

　　安装边界方面，四个轴端的连接端面采用平面对接结构，可直接与配套的传动叉、阀杆连接端配合，无需额外加装过渡法兰，整体径向最大尺寸适配DN50规格以下的阀组安装空间，轴向总长度满足紧凑阀组的布局要求，不会与周边管路、保温层产生干涉。轴套与轴颈之间预留有合理的配合间隙，既保证低温下材料收缩后仍能灵活转动，又避免间隙过大导致传动回程误差超标，影响阀门开度的控制精度。

　　实际使用过程中，该万向节可在两轴轴线夹角最大15°的工况下稳定传递扭矩，额定传递扭矩覆盖液化天然气阀组常用的操作力矩范围，转动过程中四个轴颈的受力均匀，不会出现单侧载荷集中的问题。设计时充分考虑了低温工况下的材料形变特性，所有金属部件均采用低温合金钢材质，线膨胀系数匹配一致，避免不同材料收缩量差异导致的配合失效，密封件的压缩量经过反复校核，在常温装配和低温工作状态下都能保持稳定的密封比压，杜绝低温泄漏风险。

　　在传动特性上，该结构采用等速传动设计，当主动轴匀速转动时，从动轴的转速波动量控制在允许范围内，不会对阀门的开度调节造成冲击，保证阀板、阀芯动作平稳，避免液击现象对管路系统的损伤。轴套端面设置有止推结构，可承受传动过程中产生的轴向窜动力，防止轴套从轴颈上脱出，同时轴向预留的窜动间隙可补偿温度变化带来的长度形变，避免结构内部产生额外的内应力。

　　建模过程中对所有配合面做了公差匹配，轴颈与轴套的配合采用基孔制间隙配合，密封槽的尺寸精度满足低温密封件的安装要求，所有棱角处均做了R0.5的圆角处理，避免应力集中，同时防止安装过程中划伤密封件。整体结构无冗余设计，所有部件均为功能性结构，没有多余的装饰性特征，完全按照工业实际使用需求进行设计，可直接用于阀组传动系统的结构校核、安装模拟以及运动仿真，验证不同安装角度下的传动干涉情况，为液化天然气阀组的整体布局设计提供准确的三维参考。
