1又1/4寸PVC管路过滤器结构设计

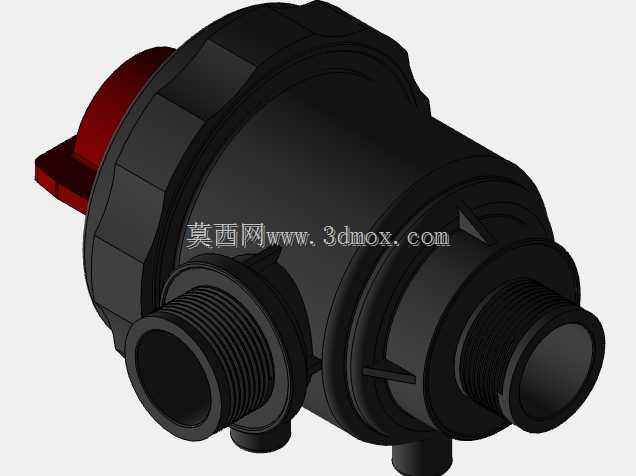

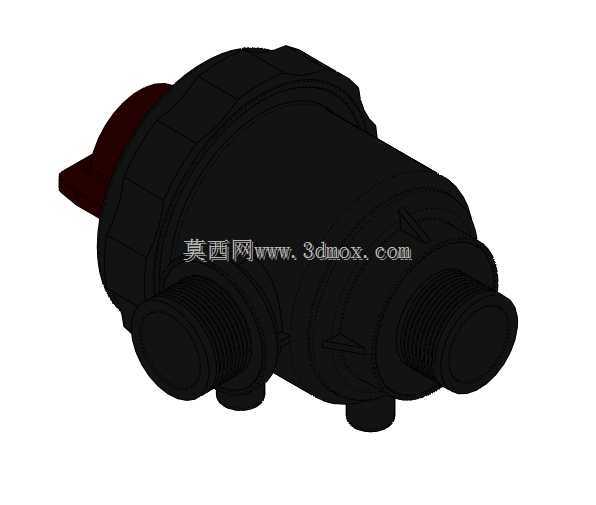

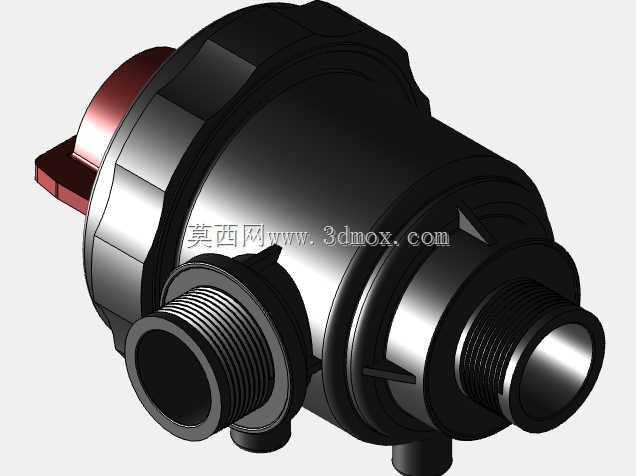

　　这款1又1/4寸接口的PVC材质过滤器，主要适配民用给排水、小型工业循环水、园林灌溉、水产养殖输水等场景的管路前置过滤环节，安装在管路进水端可拦截水流中携带的泥沙、碎屑、大颗粒悬浮杂质，避免后端的阀门、水泵、喷头等精密过流部件被杂质卡滞、磨损，延长整套管路系统的无故障运行周期。从结构设计来看，整体采用耐腐PVC材质注塑成型的壳体，主体为近似圆柱的承压腔体，两端设置标准1又1/4寸外螺纹接口，可直接与同规格PVC内螺纹接头、活接对接，无需额外定制转接头，安装时的同轴度容错区间控制在合理范围，降低现场安装的对位难度。腔体侧面预留的排污接口可在不停机状态下完成杂质排空，日常维护无需拆解整个过滤器主体，减少运维工作量。

　　设计阶段充分考虑PVC材质的承压特性，壳体壁厚按照0.6MPa工作压力做冗余计算，腔体转角位置全部做圆弧过渡，避免注塑成型时出现应力集中，同时减少水流经过时的局部压损，经流道仿真验证，额定流量下的压损控制在0.02MPa以内，不会对管路整体输水效率造成明显影响。外形尺寸方面，主体最大外径适配1又1/4寸管路的安装空间，横向安装长度控制在常规管路接头排布的预留尺寸内，底部设置的两个支撑凸台可在水平安装时提供辅助支撑，避免长期运行后因管路振动导致接口处出现渗漏。过滤腔内部的滤芯安装位采用快拆式卡槽结构，更换滤芯时只需旋开端部端盖即可完成操作，端盖位置设置多道防滑棱，徒手即可完成拆装，无需借助管钳等工具，

　　同时端盖与腔体之间的密封槽适配标准O型密封圈，密封压缩量控制在合理区间，兼顾密封可靠性与拆装便利性。针对不同应用场景的过滤需求，该结构可适配不同精度的滤网滤芯，从40目到120目均可兼容，用户可根据实际输水的杂质粒径选择对应滤芯，无需更换整个过滤器壳体，提升产品的场景适配性。在安装边界上，该过滤器支持水平、垂直两种安装方向，垂直安装时需注意水流方向与壳体标注箭头一致，避免杂质堆积在滤芯一侧影响过滤效率，安装位置需预留至少100mm的端部操作空间，方便后续更换滤芯、开启排污阀操作，整体重量较轻，PVC材质的壳体无需额外做防腐处理，可适配弱酸碱的输水工况，在小型水处理设备、农田滴灌系统、家庭全屋净水前置环节都能稳定发挥作用。
