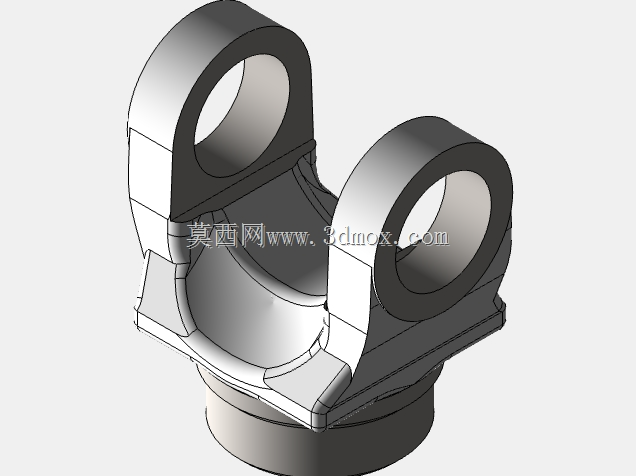

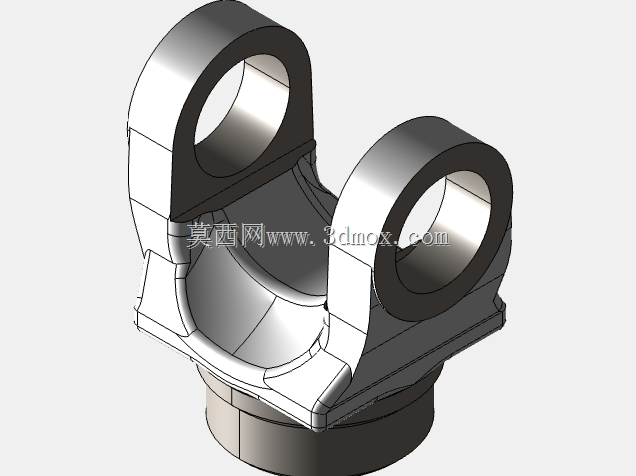

LNG工况用GARFO SOLDAR万向节结构

　　在LNG低温输送管路系统、重载流体传输铰接工位中，这类双叉耳式万向节是补偿管路安装错位、吸收运行过程中多维角度偏移的核心铰接部件，区别于普通十字轴万向节，该结构采用一体式叉耳基座设计，下端带圆柱定位安装段，可直接与管路法兰端、阀组连接端做同轴配合，避免了分体式连接带来的同轴度误差累积问题。从实际工况适配来看，LNG输送场景中管路会因介质低温收缩、设备运行振动、基础沉降产生多方向的角度偏斜，若采用刚性连接极易在焊缝、密封面处产生应力集中，最终引发泄漏风险，该万向节的双叉耳对称布局可实现两个正交方向的角度摆动，单方向最大摆角可覆盖常规管路补偿所需的角度范围，无需额外加装多组铰接接头就能完成多维偏移补偿，减少了管路系统的密封节点数量，降低了低温介质泄漏的概率。

　　从结构设计逻辑来看，两个叉耳采用对称等厚结构，耳孔内可适配配套的十字轴销组件，耳孔的同轴度、端面垂直度在建模时严格按照铰接配合公差要求设定，避免销轴装配后出现卡滞、偏磨问题；基座与叉耳的过渡区域采用大圆弧平滑过渡，没有尖锐的应力集中棱角，可承受低温工况下的交变载荷冲击，不会因应力突变导致结构开裂。下端的圆柱安装段外圆尺寸与常规LNG管路连接法兰的内孔止口匹配，安装时可直接插入止口定位，保证万向节中心与管路轴线重合，安装端面预留有密封件放置的槽位边界，装配时可适配对应的低温密封垫片，满足介质传输的密封要求。

　　从安装边界来看，叉耳的外轮廓宽度、整体高度尺寸适配常规通径的LNG阀组、管路安装空间，不会出现与周边管路、支架干涉的问题；叉耳的内侧开档尺寸与配套的十字轴组件、对接叉头尺寸匹配，摆动过程中内侧不会与对接部件发生碰撞，整个摆动行程内结构无运动干涉。建模过程中对所有配合面做了公差带预留，耳孔的尺寸按照基孔制配合要求设定，可满足常规销轴的过渡配合装配需求，安装段的外圆尺寸按照止口配合的公差要求设定，装配后可保证足够的定位精度，不会出现径向窜动问题。

　　在实际设备选型应用中，这类万向节不仅可用于LNG低温管路系统，也可适配其他需要角度补偿的流体传输管路、重载铰接传动工位，结构的一体式设计减少了零件数量，提升了整体结构刚性，相比分体式焊接的万向节结构，省去了焊接后的变形校正工序，加工一致性更好，适合批量配套使用。结构表面的过渡圆角、壁厚分布经过受力优化，在满足强度要求的前提下尽可能控制整体重量，不会给管路系统带来额外的负重负担，铰接点的润滑通道预留位置也在建模时做了对应考虑，可适配常规的润滑脂加注结构，保证长期运行时铰接部位的润滑效果，减少磨损量，延长部件使用寿命。
