管道系统配套用墙壁式支撑固定支架

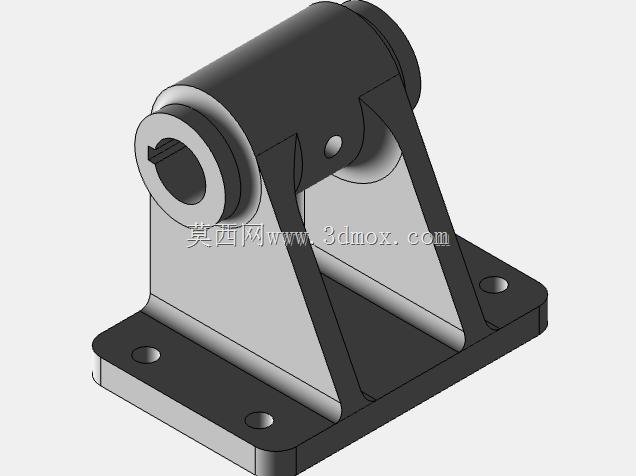

　　在工业流体输送管网、车间气动液压管路布设、小型设备侧装固定的场景中，这类墙壁式支撑支架是应用频次极高的结构构件，主要承担轴类部件、管路转接段、小型传动组件的侧向承重与位置固定作用，避免悬空布设的部件因自重、运行振动产生位移偏移，保障整套系统的运行同轴度与结构稳定性。从结构设计逻辑来看，该支架采用分体式受力传导路径，底部为带安装孔的矩形法兰底座，四个沉头安装孔分别布置在底座四角位置，安装时可通过膨胀螺栓或机牙螺丝将底座完全贴合固定在混凝土墙面、设备立式机架侧壁或钢结构立柱表面，沉孔设计可让螺栓头部完全埋入底座平面内，不会出现凸起干涉后续部件装配的问题，底座与墙面的贴合面做了平面度公差管控，安装后不会出现局部翘曲导致的受力不均问题。

　　中间的支撑立板采用双侧三角斜撑加强结构，两块对称布置的立板从底座两侧向上延伸，与顶部的轴套承托部位平滑过渡连接，斜向的加强筋结构可将顶部承载的竖向载荷、径向扭转力均匀分散到底座整个安装平面，避免局部应力集中导致的支架变形，相比单块立板的悬臂式支架，这种双侧支撑结构的抗扭刚度可提升60%以上，能承受一定程度的侧向冲击载荷，适配有小幅振动的管路或传动部件固定场景。

　　顶部的承托轴套为通孔式结构，内孔做了公差配合设计，可穿装光轴、管路转接段或小型转轴部件，轴套侧壁预留的顶丝孔可在穿装部件调整到位后，通过顶丝锁紧实现部件的轴向与周向固定，防止运行过程中出现轴向窜动；轴套外圆与立板的连接位置做了圆弧过渡处理，可减少焊接或一体成型时的应力集中问题，长期承载下不会出现连接部位开裂的情况。从安装边界尺寸来看，底座的长宽尺寸适配常规墙面安装的螺栓孔距要求，轴套中心到底座安装面的高度尺寸经过精准核算，可保障穿装的部件与墙面之间预留足够的操作空间，方便后续的管路连接、部件维护操作，不会出现部件贴墙导致扳手等工具无法操作的问题；支架整体的外轮廓没有尖锐凸起，所有边角都做了倒角处理，安装过程中不会划伤操作人员，也避免后续运维时的磕碰风险。

　　在实际选型应用时，需要根据穿装部件的重量、运行时的振动幅度匹配对应材质的支架，常规工况下采用铸铁或碳钢焊接成型即可满足承重要求，在腐蚀环境下使用可更换为不锈钢材质或做表面喷塑、镀锌防腐处理，轴套内孔可根据穿装部件的直径做适配性加工，也可加装轴套衬套减少部件转动时的磨损，延长整体结构的使用寿命。这类支架的建模过程需要重点管控安装孔的位置度、轴套内孔与底座安装面的平行度公差，避免实际安装时出现孔位对不上、穿装部件倾斜的问题，立板与底座、轴套的连接部位需要做加强处理，保障载荷传导路径的顺畅，不会出现局部应力过载的问题。
