12英寸900磅级RF与RTJ密封盲板法兰

　　在石油炼化长输管线、高压化工反应装置、海上油气平台工艺管段这类对压力等级、密封可靠性要求极高的工业场景中，管线末端的封堵、试压阶段的临时隔断、检修期的管口隔离，都需要适配对应压力等级与密封形式的盲板法兰作为核心承压封堵构件，本次涉及的12英寸900磅级盲板法兰，正是针对高压工艺管线的封堵需求完成的结构设计。

　　从实际工况适配角度看，该法兰可同时兼容RF突面密封与RTJ环连接密封两种形式，能匹配同压力等级下两种主流密封配对法兰的安装需求，无需针对不同密封面的管线单独准备封堵件，大幅降低现场备品备件的储备品类。RF密封面结构可适配缠绕式垫片、金属包覆垫片等常规高压垫片，适用于多数非极度危害介质的高压管线封堵场景；RTJ环形密封槽则可配合金属环垫使用，在高温、高压、介质渗透性强的严苛工况下，能实现更可靠的零泄漏密封，满足加氢装置、高压天然气输送管线这类高危介质管线的封堵要求。

　　结构设计层面，整体采用圆盘式承压结构，中心无贯通流道，完全实现管线介质的物理隔断。法兰盘外缘沿圆周均匀布置螺栓通孔，孔位的节圆直径、孔径大小均严格匹配12英寸900磅级法兰的连接尺寸标准，确保现场安装时可与配对法兰的螺栓孔完全对中，无需额外扩孔或调整位置。密封面区域做了精度控制，RF面的表面粗糙度、平面度满足高压垫片的密封贴合要求，RTJ环槽的角度、槽底圆角、表面粗糙度严格遵循金属环垫的密封配合要求，避免因加工精度不足导致密封失效。法兰盘的厚度经过承压强度校核，可承受900磅级对应的额定工作压力，在水压试验、超压工况下不会发生结构变形或破裂，螺栓孔周边做了局部应力优化，避免螺栓预紧时局部应力集中导致法兰盘开裂。

　　安装边界方面，该法兰的外径尺寸、螺栓孔数量与规格完全适配同压力等级同通径的对焊法兰、平焊法兰，安装时只需根据密封形式选择对应垫片，按照规定的螺栓预紧力矩沿对角线顺序均匀拧紧即可完成装配。在管线试压作业中，该盲板可安装在待试压管段的末端，承受试压过程中的水压或气压压力，无需额外焊接临时封堵板，试压完成后可快速拆卸，不影响后续管线的连通作业；在装置检修阶段，将盲板安装在需隔离的管段接口处，可实现检修区域与运行介质的完全隔断，保障检修作业的安全，相比传统焊接盲板，该法兰式盲板无需动火切割，拆装效率更高，且可重复使用，适配多轮次的检修与试压作业。

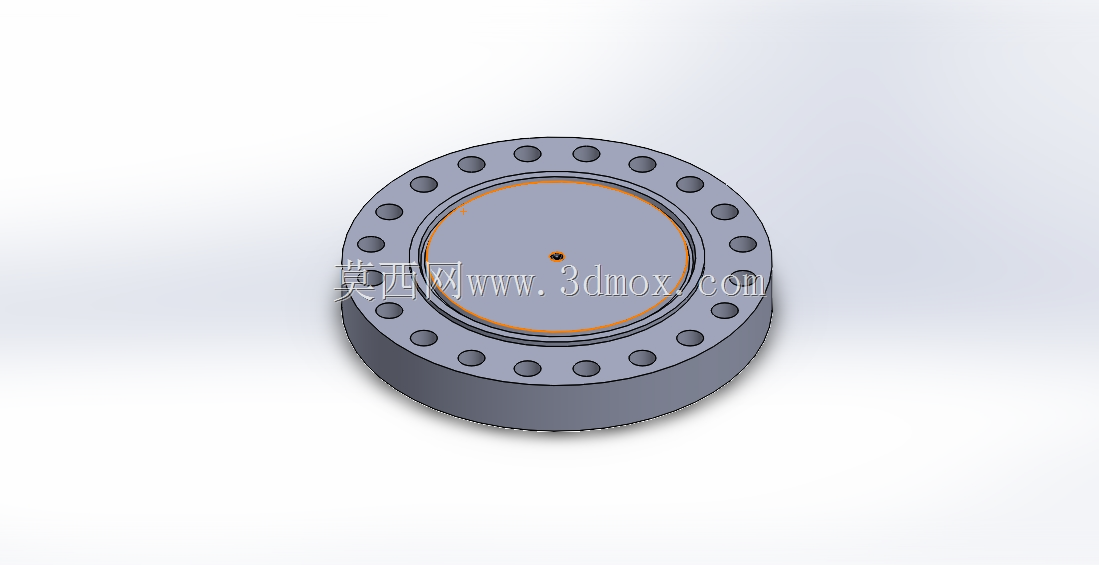

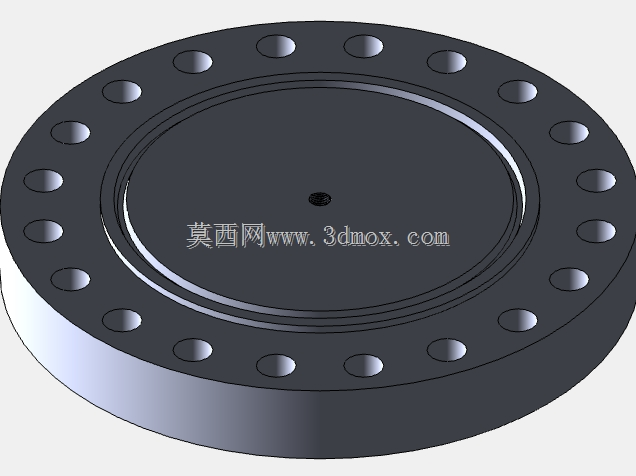

　　从建模细节来看，整个模型还原了真实产品的所有结构特征，包括外缘螺栓孔的倒角、RTJ环槽的轮廓、密封面的凸台结构、法兰盘外缘的过渡圆角，所有尺寸均遵循对应压力等级的法兰标准规范，可直接用于管线系统的装配模拟、安装干涉检查，也可作为应力分析的基础模型，验证不同预紧力、不同内压工况下法兰的变形与应力分布情况，为现场安装与选型提供可靠的三维数据支撑。在实际工程应用中，这类高压盲板法兰的选型必须严格匹配管线的通径、压力等级与密封面形式，尺寸偏差会直接导致安装失败或密封泄漏，建模过程中对每一处配合尺寸的精准还原，能有效避免后续施工中出现的装配问题，减少现场返工的概率。
