减压阀配套定位连接结构件

　　该结构件属于减压阀组的配套安装定位部件，主要应用在工业流体管路的减压阀集成安装场景中，承担减压阀本体与安装基座之间的定位、限位以及辅助承载作用。在实际管路布设场景里，减压阀往往需要搭配多组辅助结构件完成固定，避免管路流体压力波动带来的部件位移、密封面错位问题，这款结构件正是针对减压阀安装时的侧向限位需求设计，能够在紧凑的管路安装空间内，为减压阀提供稳定的侧向支撑，同时预留出对应的管路避让空间，避免结构件与流体管路、操作手柄产生干涉。

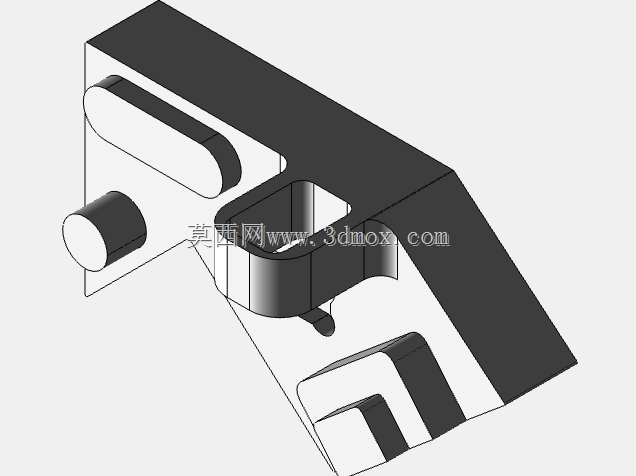

　　从功能特性来看，该结构件集成了圆柱定位销与卡槽式限位结构，其中伸出的圆柱轴段可直接插入安装基座对应的定位孔内，实现快速装配定位，无需额外调整安装位置即可保证减压阀的安装同轴度；侧面的U型开槽则是为了适配减压阀的调节端结构，既能够对调节端形成周向限位，防止减压阀在长期压力冲击下出现转动移位，也不会干涉调节手柄的正常操作行程，预留的操作空间完全满足日常调压操作的动作范围。设计过程中优先考虑了安装空间的边界约束，整体采用L型的主体布局，在保证结构强度的前提下尽可能压缩占用空间，主体壁厚经过受力校核，能够承受管路1.6倍额定压力下的冲击载荷，不会出现结构变形导致的定位失效。

　　结构上的两处凸起圆柱结构，一处承担主定位功能，与基座孔采用间隙配合，装配公差控制在H7/g6区间，既保证装配顺畅，也能将定位误差控制在0.02mm以内；另一处短圆柱结构则承担防转功能，插入基座对应的防转槽内，抵消减压阀工作时产生的周向扭矩，避免连接螺栓承受额外的剪切力。外形尺寸方面，主体的安装基面平面度要求控制在0.01mm以内，保证与安装基座贴合紧密，不会出现安装间隙导致的振动异响；所有棱边均做了R0.5的倒角处理，既避免装配时割伤密封件，也能消除加工应力集中点，提升部件的长期使用寿命。

　　安装边界上，该结构件的外侧轮廓完全处于减压阀安装法兰的投影范围内，不会额外占用管路周边的安装空间，适配现有标准减压阀的安装尺寸，无需对原有安装基座做额外改造即可直接替换使用。结构上的减重槽设计在不降低整体结构强度的前提下，减少了部件的整体重量，降低了安装基座的承载负荷，同时减重槽的位置也恰好避开了主要受力路径，不会对结构的刚性产生负面影响。在实际装配流程中，该结构件可先预装在减压阀本体上，再整体与基座进行对接，能够有效提升现场装配的效率，减少装配时的对位调整时间。针对管路中可能出现的凝露、腐蚀问题，该结构的外形设计避免了积液死角，所有表面均采用平滑过渡，不会积存冷凝水或管路杂质，降低长期使用后的腐蚀风险。从受力路径来看，减压阀工作时产生的轴向推力会通过结构件的L型弯折面传递到安装基座上，弯折处采用了大圆角过渡设计，避免应力集中导致的结构断裂，经过受力仿真验证，在额定载荷下弯折处的最大应力远低于常用结构钢材的屈服强度，能够满足长期稳定使用的要求。
