卧式螺旋卸料沉降离心设备结构设计

项目分类:通用机械零部件 发布时间:2024-12-12 ID:843541
  • 卧式螺旋卸料沉降离心设备结构设计

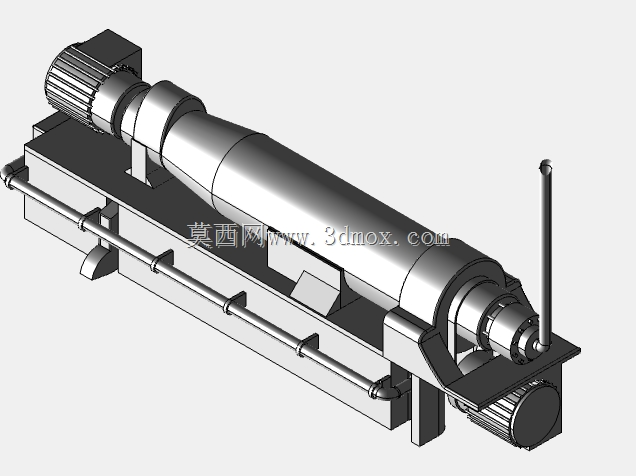

  在食品加工、环保污泥处理、化工浆料分离这类需要连续完成固液两相分离的工况里,卧式螺旋沉降类设备一直是产线里的核心处理单元,这次完成的三维结构,完全围绕这类设备的实际运行逻辑搭建,没有做多余的装饰性结构,所有特征都对应实际加工与装配需求。从整体布局来看,设备采用卧式长筒转鼓搭配内置螺旋输送器的核心结构,主驱动电机布置在设备进料端的机座上方,通过带传动结构连接转鼓主轴,差速器端布置在出料侧,配合独立的辅驱动结构实现转鼓与螺旋之间的稳定转速差,这个转速差是设备实现连续排渣的核心参数,建模时特意保留了差速器与螺旋主轴的连接配合面,方便后续做传动比的参数化调整。

  机座部分采用整体焊接式箱型梁结构,底部预留了整排的地脚安装孔位,安装时需要匹配混凝土基础的预埋螺栓位置,横向安装边界要预留至少两侧各八百毫米的检修空间,尤其是差速器端和主电机端,要预留出拆卸传动部件、更换密封件的操作空间,设备总长度方向的安装净空需要比设备本体长一千二百毫米以上,避免后期维护时没有吊装操作的余量。转鼓部分采用锥柱结合的筒型结构,柱段是主要的沉降分离区域,锥段则是沉渣的脱水与推送区域,建模时把转鼓内壁的纵向导流筋特征都做了还原,这些筋条的作用是带动筒内物料随转鼓同步旋转,避免物料与筒壁出现相对滑动降低分离效率,转鼓两端的主轴承座采用剖分式结构,方便后期检修时不用整体吊出转鼓就能更换轴承密封件。

  内置的螺旋输送器采用连续式螺旋叶片结构,叶片与转鼓内壁之间预留了均匀的间隙,这个间隙值根据处理物料的磨蚀性不同通常在2到5毫米之间调整,模型里保留了螺旋叶片上的可更换耐磨衬片安装位,实际生产中这些衬片会采用硬质合金或者耐磨陶瓷材质,磨损后可以单独更换,不用整体更换螺旋转子,大幅降低设备的运维成本。进料管从设备差速器端的中心位置伸入转鼓内部,出料口分别布置在柱段端部的液相溢流口和锥段小端的固相排渣口,建模时特意把溢流口的可调堰板结构做了出来,实际使用时通过调整堰板的高度,可以改变转鼓内的液池深度,匹配不同物料的分离需求——处理易沉降、固相含量高的物料时可以适当降低液池深度,加快沉渣的推送效率;处理难分离、固相颗粒细的物料时可以抬高堰板,增加物料在转鼓内的沉降时间,提升分离清液的澄清度。

  机座上方布置了完整的润滑管路系统,沿着机座侧面的走管支架分别连接到主轴承座、差速器、传动轴承的注油点,管路采用标准的卡套式接头连接,建模时保留了管夹的固定位置,避免设备运行时的振动导致管路松动漏油。设备的操作手柄布置在差速器端的侧上方,用于设备检修时的盘车操作,以及转速差调整时的锁定操作,手柄的操作半径范围内没有布置其他突出结构,避免操作时出现干涉。从结构设计的细节来看,所有的连接法兰都采用了标准的凸面法兰结构,密封面的粗糙度、螺栓孔的位置度都按照通用机械的加工公差要求做了特征还原,转鼓做了严格的动平衡结构设计,所有的回转件都预留了动平衡去重的工艺位置,避免高速运行时出现过大的振动。很多初次接触这类设备的结构设计人员,容易忽略机座的刚度设计,实际上这类设备运行转速通常在每分钟几千转,机座的刚度不足会导致共振问题,所以建模时机座的侧板厚度、加强筋的布置位置都参考了实际运行的成熟机型,在电机安装位、轴承座安装位都做了局部的加强结构,避免长期运行出现机座变形。另外,设备的防护罩部分只做了传动部位的安全防护结构,没有做全封闭的外罩,因为不同应用场景的防护要求差异很大,食品加工场景需要全不锈钢的封闭外罩,环保污泥处理场景则只需要传动部位的防护即可,模型保留了防护罩的安装接口,方便使用方根据自身工况做适配调整。
