模块化铝型材拼接框架承载结构设计

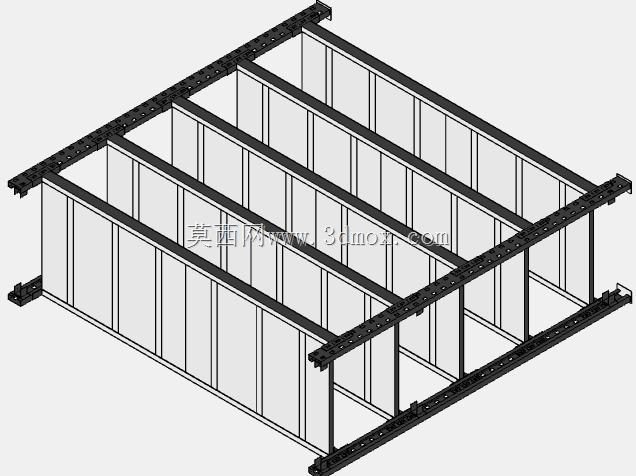

　　从结构功能上看，这套框架采用双列平行主梁搭配横向分隔型材的布局，上下两层的通长主梁承担主要的竖向载荷，横向布置的分隔型材一方面将整体框架分隔为多个独立的置物区间，另一方面通过型材槽内的内置连接件与主梁锁紧，形成稳定的平面桁架结构，避免长尺寸主梁在满载情况下出现侧向失稳。框架四周预留的通长T型槽是这类型材结构的核心设计优势，后续不管是加装透明亚克力防护板、钣金蒙皮，还是在侧面安装走线槽、传感器安装支架、气动元件固定座，都不需要在型材本体上钻孔焊接，直接通过T型螺栓搭配螺母就能快速固定，后期改造调整的灵活度远高于焊接钢结构。设计这类框架的时候，首先要核算的是主梁的跨度与选型匹配，当单根主梁的支撑跨度超过1米时，需要根据预期承载重量选择对应截面规格的铝型材，避免长期载荷下型材出现绕度变形，影响上层放置设备的水平度；横向分隔型材的间距设置，要匹配后续放置物料或者设备的外形尺寸，既要避免间距过大导致放置的板材、工件出现中部塌陷，也要避免间距过密造成型材材料的浪费，增加整体框架的自重。这类铝型材拼接框架在工业现场的应用场景覆盖极广，小到生产线旁的物料暂存托架、设备外围的安全防护围挡骨架，大到自动化工作站的主体承载机架、仓储区域的分层置物架，都能见到同结构逻辑的型材框架身影。区别于传统焊接钢结构机架，这种采用标准工业铝型材搭配角槽连接件组装的框架，不需要做焊接后的表面打磨、喷漆防锈处理，现场组装不需要动火作业，在对消防管控严格的洁净车间、电子生产车间内施工优势格外明显。

　　安装边界方面，这套框架的底部预留了脚轮或者脚杯的安装接口，当需要框架可移动时，可以在底部四个角安装带刹车的万向脚轮，方便在车间内灵活转移工位；如果是固定位置安装的承载机架，就可以替换为可调高度的支撑脚杯，通过调节脚杯的高度来补偿地面的不平整，保证框架整体的水平度，避免框架因为地面不平出现内应力，长期使用后连接处出现松动。框架的整体外形尺寸可以根据实际安装场地的空间做灵活调整，所有型材的裁切长度都可以根据设计尺寸定制，不需要开模，小批量定制的生产周期远短于焊接钢结构。

　　在连接节点的设计上，所有的连接位置都采用隐藏式的内置连接件，从框架外侧看不到突出的连接螺栓，整体外观整洁，不会出现突出的棱角刮蹭过往人员或者物料，在人员走动频繁的生产通道旁使用时安全性更好。另外，这类铝型材框架本身的阳极氧化表面层耐磨耐腐蚀，在潮湿的装配车间或者有轻度腐蚀的化工物料存放区域使用，也不会像普通碳钢框架那样容易出现锈蚀掉漆的问题，日常维护只需要擦拭表面灰尘即可，长期使用的维护成本极低。

　　框架的上层和下层都预留了铺板安装的支撑边，不管是铺设防静电木板、铝板还是不锈钢钢板，都可以直接搭在横向型材的支撑面上，通过压块或者自攻螺丝固定即可，铺板的承载能力完全由横向分隔型材的间距和选型决定，设计时只需要根据铺板的厚度调整横向型材的间距，就能满足不同的承载需求。对于需要在框架上安装运动部件的场景，比如在框架侧面加装线性导轨、拖动气缸这类运动组件，只需要保证安装面的两根型材的平行度，通过型材槽内的定位螺栓就能快速调整导轨的安装精度，不需要额外做大型的加工平台来铣平安装面，大幅降低了加工成本和组装调试的时间。
