50A600W12V电源安装固定挡板结构

　　在台式工业测试设备、桌面型实验电源集成、小型工控机柜内置电源改装这类场景里，经常会遇到裸板开关电源的安装固定问题——这类50A 600W 12V规格的大功率直流电源，本身输出电流大，接线端如果没有遮挡防护，很容易因为现场走线拉扯、工具误碰造成短路，同时裸板直接固定在设备台面上，既容易刮花台面漆面，设备移动时电源移位还会拉扯输入输出线缆，造成接线松脱打火的隐患。这款挡板的设计，就是针对这类应用痛点做的结构化适配，没有多余的装饰结构，所有特征都围绕安装、防护、使用便利性展开。

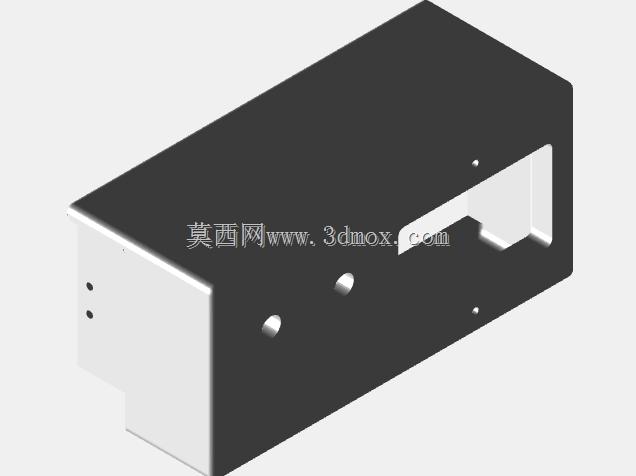

　　从实际安装边界来看，挡板的轮廓完全匹配对应规格电源的安装孔位，不需要对原有电源外壳做额外打孔改造，直接通过电源自带的固定螺柱就能完成挡板与电源主体的锁紧，安装后挡板会在电源的接线侧形成一个平整的延伸面，把原本裸露的接线端子区域围合在挡板内侧，同时挡板上预留了对应输入线缆、输出引线的走线缺口，缺口边缘做了R1.5的圆角处理，避免穿线时割破线缆绝缘层，哪怕是8AWG规格的粗输出线缆，穿过缺口时也不会被锐边刮伤，适配大电流负载下的线缆布线要求。

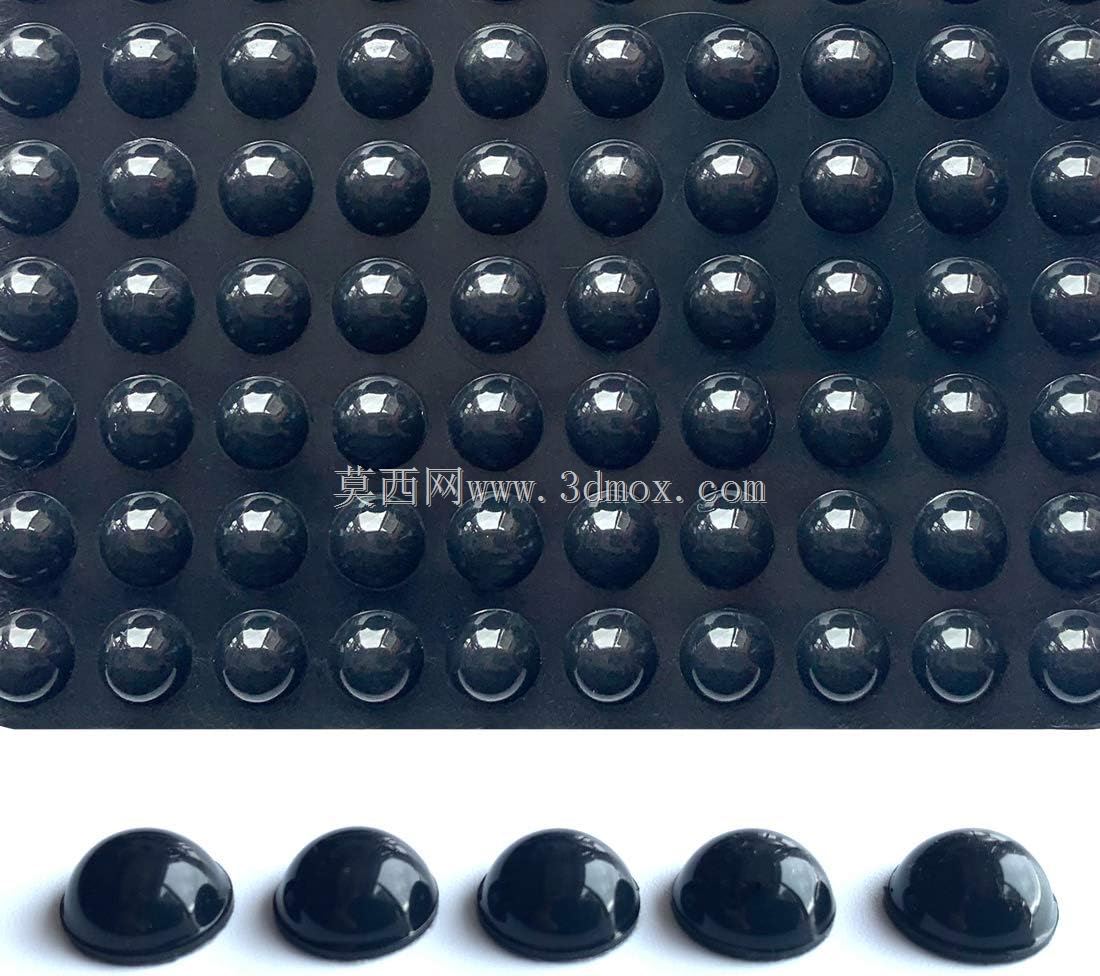

　　设计时特意在挡板底部增加了四个橡胶脚垫的安装位，脚垫选用的是带嵌入式金属垫片的款式，通过M3沉头螺丝固定在挡板底部的凸台上，安装完成后脚垫会高出挡板底面2mm，一方面能让电源与安装台面之间留出均匀的散热间隙，避免电源底部的功率器件直接贴在木质、亚克力这类隔热台面上影响散热效率，另一方面橡胶材质的摩擦系数高，哪怕设备台面有轻微倾斜，或者日常插拔输出插头时施加侧向力，电源也不会出现移位，不需要额外在台面上打孔固定，很适合经常需要调整设备布局的实验室、临时测试工位使用。

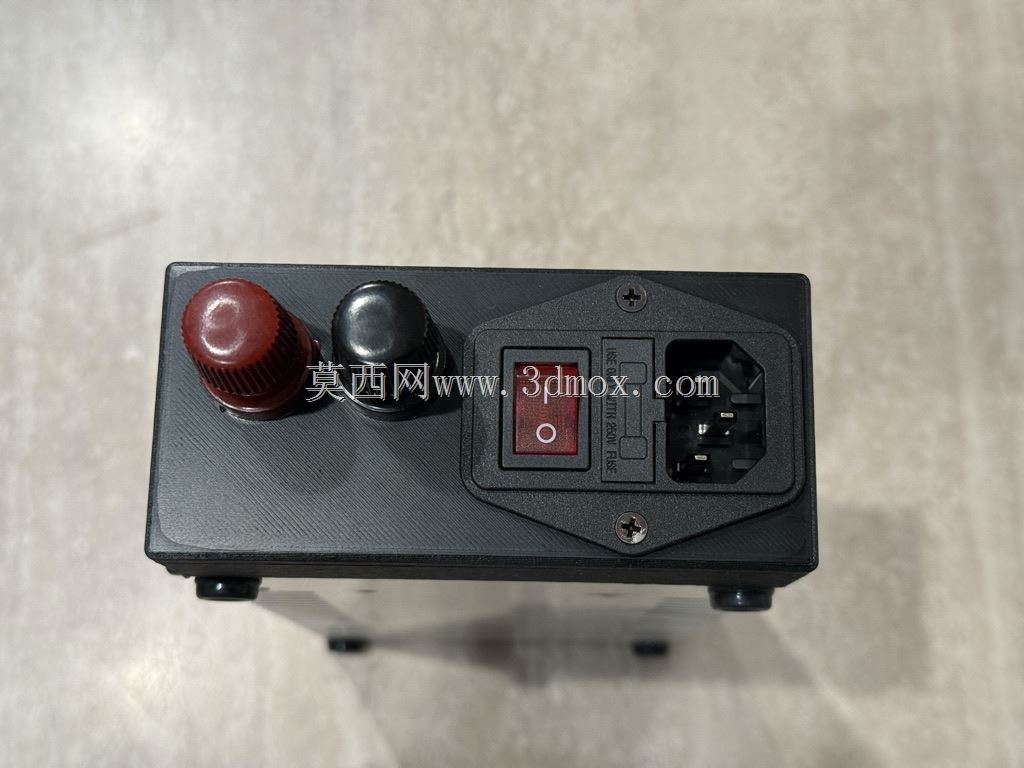

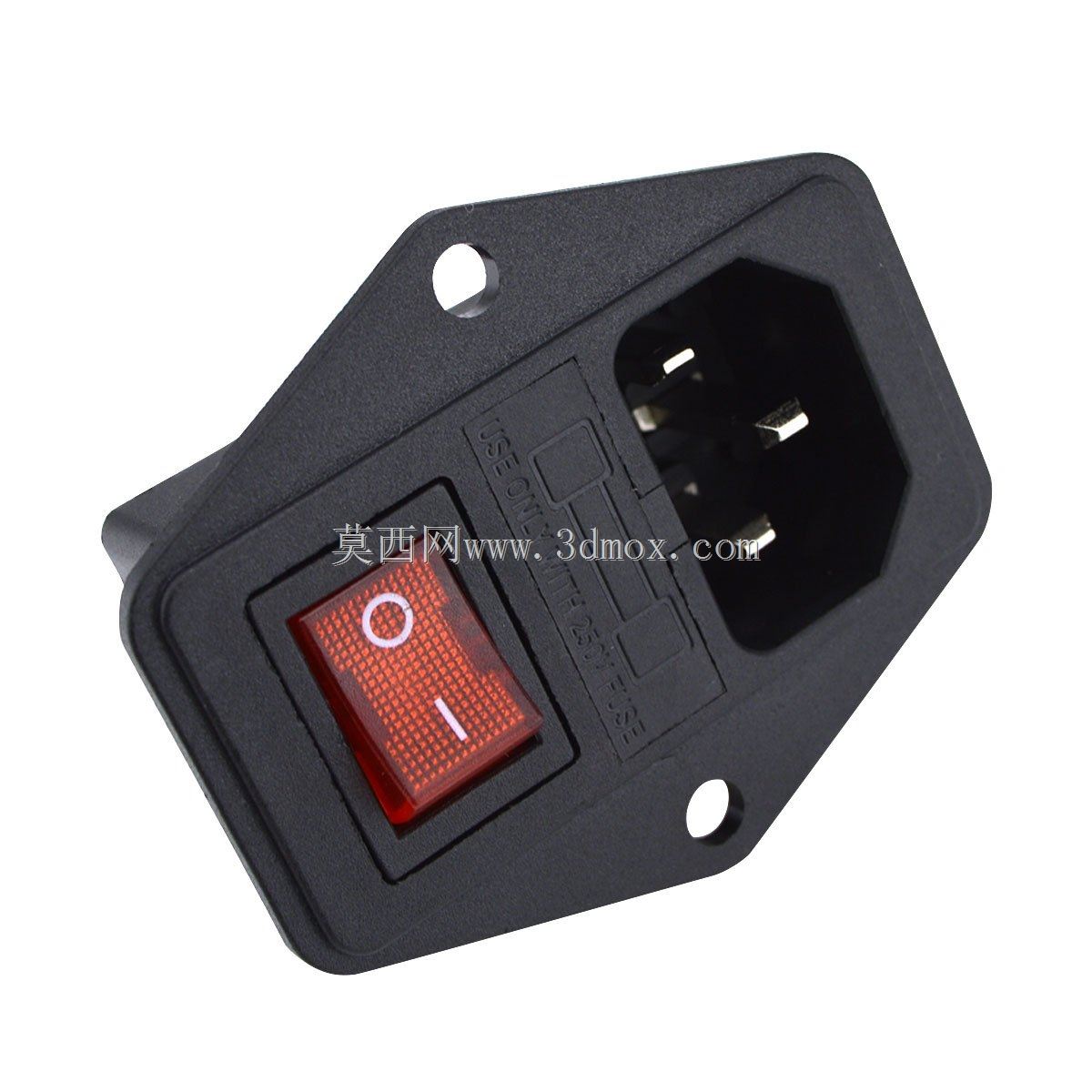

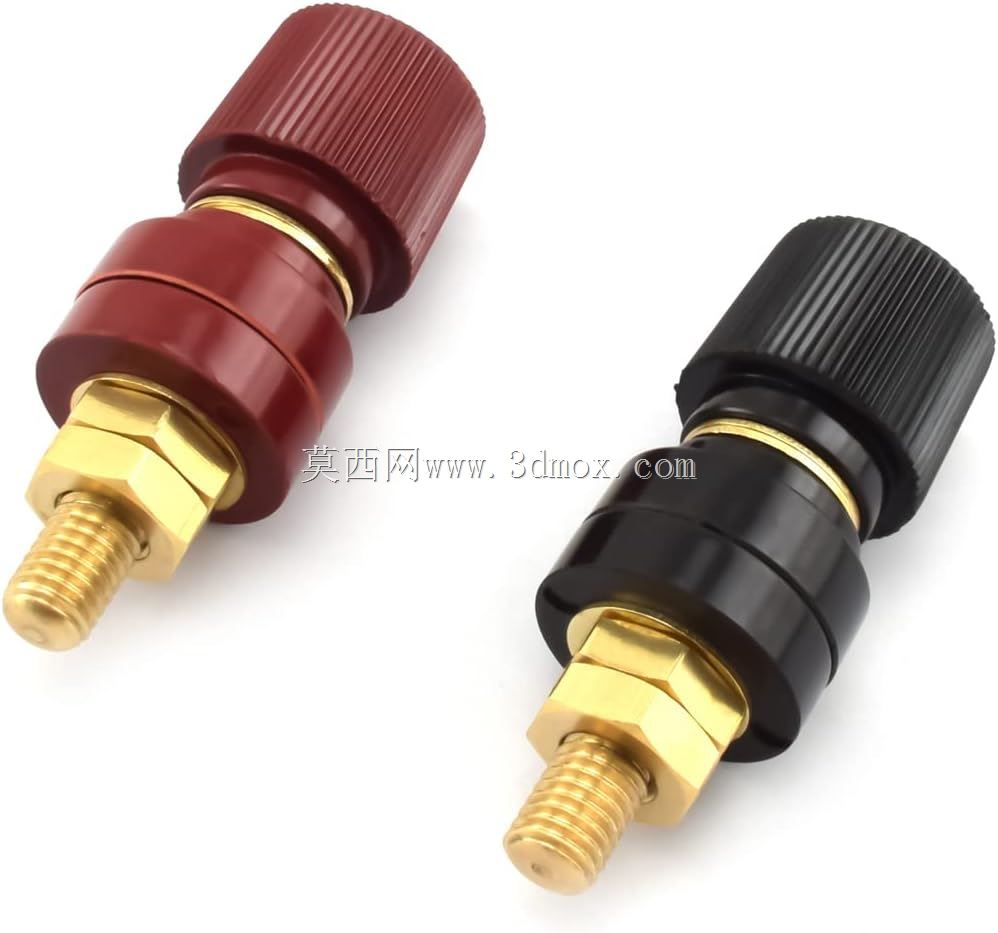

　　在接线适配层面，挡板的平面区域预留了接线柱、电源插座的安装定位孔，孔位间距完全对应常用的大电流接线柱、品字电源插座的安装尺寸，用户可以根据自己的使用需求，把外接的输入插座、输出接线柱直接固定在挡板上，不需要在电源本体上额外开孔，改装后电源的所有对外接线接口都集中在挡板平面上，走线整齐，日常维护时不用拆开设备外壳就能检查接线松紧度。挡板的材质选用常规的ABS工程塑料即可，厚度设置为3mm，既保证足够的结构强度，拧紧接线柱螺丝时不会出现板面变形，又不会因为厚度过大增加不必要的重量，整体重量控制在合理范围内，不会给安装台面带来额外负载。

　　从结构细节来看，挡板与电源接触的一侧做了0.8mm高的定位凸筋，安装时凸筋会卡入电源外壳的边缘缝隙里，不需要额外做定位治具就能快速对齐安装孔位，装配效率比无定位结构的平板挡板高很多，哪怕是新手装配也不会出现孔位错位的问题。挡板的所有外露边缘都做了C0.5的倒角处理，没有尖锐的飞边棱角，日常操作时不会划伤操作人员的手部，符合电气设备的安全防护要求。针对大电流接线的散热需求，挡板在接线端子对应的区域开了若干个直径5mm的通风孔，孔位呈矩阵排列，既不影响挡板的整体结构强度，又能让接线端子区域的热量及时散出，避免大电流工作时接线端子热量积聚，造成绝缘层老化加速的问题。

　　实际使用中，这款挡板可以把原本零散的电源、接线座、线缆整理成一个完整的功能模块，既可以直接放在台面上作为台式电源使用，也可以通过挡板上预留的两个M4安装孔，把整个电源模块固定在设备机架的立柱上，适配不同的安装场景。比如在小型桌面数控设备的改装中，很多玩家会把这类大功率12V电源内置到设备机架里，用这款挡板做接线侧的防护，既能避免设备内部的金属切屑掉落到接线端子上造成短路，又能让内部走线更加规整，后期维护时不用反复整理杂乱的线缆。在学生创新实验室的电源改造项目里，这类挡板不需要复杂的加工设备，用常规的激光切割、3D打印就能制作，孔位都是标准尺寸，不需要反复测量调整，能大幅缩短改装周期。

　　需要注意的是，安装时要保证橡胶脚垫的锁紧螺丝不高出脚垫表面，避免螺丝刮伤安装台面，同时接线柱固定时要加装平垫和弹垫，避免设备运行时的震动造成接线松脱。挡板的通风孔要避开正对电源散热风扇的出风口，不要在通风孔位置粘贴标签或者遮挡物，保证散热气流通畅。如果是在潮湿环境下使用，可以在挡板表面喷涂一层绝缘三防漆，进一步提升绝缘防护性能，避免凝露造成的漏电风险。
