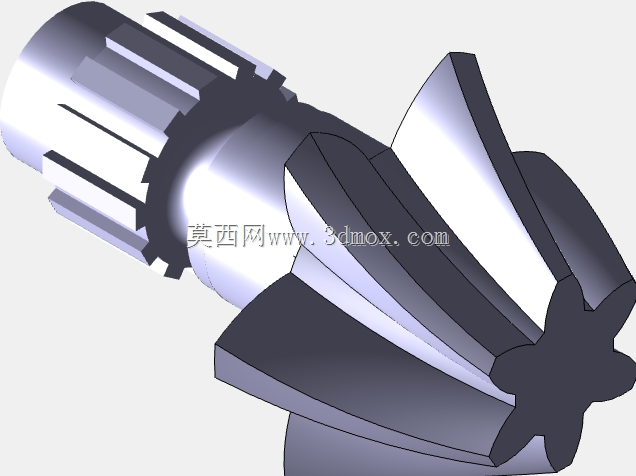

带花键轴段的锥型斜齿传动零件

　　在重载传动系统的布局设计中，这类集成花键轴段的锥型斜齿零件，常被布置在动力输入轴与执行机构的交汇转角位置，适配两相交轴之间的动力换向传递需求，常见于工程机械的行走驱动单元、工业减速机的转角输出端、液压阀组的执行驱动端这类需要改变传动方向同时传递大扭矩的场景。不同于常规直齿锥齿轮仅能在低速工况下使用的局限，该零件的轮齿采用斜向螺旋齿形设计，齿向与转轴轴线呈固定螺旋角，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿锥齿轮啮合瞬间的刚性冲击，在高速运转工况下能有效降低传动噪音与啮合振动，同时斜齿结构带来的更长齿面接触线，能让齿面单位面积承受的压应力更低，在同等模数、同等齿宽的参数下，能传递比直齿锥齿轮高30%左右的额定扭矩，适配高转速、高扭矩的连续运转工况。

　　零件一端集成了矩形花键轴段，这种结构设计省去了额外的联轴器连接环节，动力输入端可以直接将带内花键的传动套装配在该轴段上，花键的多齿均匀接触特性，既能保证大扭矩传递过程中不会出现单齿应力过载断裂的问题，也能保证轴与传动套之间的同轴度精度，避免高速运转时出现偏心振动。设计这类零件时，首先要根据传动系统的相交轴夹角确定节锥角参数，通常这类用于减压阀驱动、小型传动箱转角传动的零件，轴交角多采用90度标准值，螺旋角的选取需要兼顾轴向力与传动平稳性，螺旋角过大会导致运转时轴向推力过大，增加支撑轴承的轴向载荷，螺旋角过小则无法发挥斜齿啮合的平稳性优势，一般选取12度到20度之间的螺旋角区间。

　　齿形修形是设计中的关键环节，需要在齿顶、齿端位置做适量的修缘处理，避免轮齿啮合过程中出现边缘接触导致的齿面局部点蚀，延长零件的使用寿命。零件的安装边界需要重点校核，轮齿的最大外圆直径决定了传动箱内部的避让空间，花键轴段的长度需要匹配传动套的装配深度，轴段上的台阶位置要设计退刀槽，满足滚齿、铣齿加工时的刀具退刀需求，同时轴端需要设计倒角，方便装配时的导向导入，避免装配过程中刮伤配合面的表面粗糙度。支撑轴承的安装轴径需要根据额定径向载荷与轴向载荷计算确定，保证轴承的额定动载荷能覆盖实际工况的载荷需求，避免长期运转出现轴承过早失效的问题。

　　在实际选型应用中，需要注意这类斜齿锥齿轮的旋向匹配，配对齿轮的螺旋角需要大小相等、旋向相反，才能保证正确啮合，同时要校核传动比的匹配度，根据输入转速与输出转速的需求确定齿数比，安装时需要保证两齿轮的节锥顶点重合，否则会出现啮合间隙不均、齿面接触偏载的问题，轻则导致传动噪音增大，重则会出现轮齿断齿的失效情况。零件的齿部表面通常会做淬火处理，提升齿面的硬度与耐磨性，芯部保持足够的韧性，能承受冲击载荷，避免冲击工况下的轮齿断裂。花键轴段的尺寸精度需要控制在合理公差范围内，既不能间隙过大导致传动回程误差，也不能过盈量过大导致装配困难。
