带防滑纹路与密封结构的承压水瓶结构设计

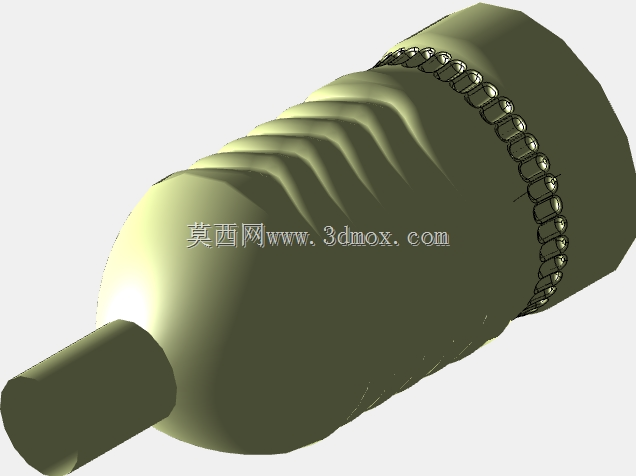

　　日常流体存储场景中，这类带特殊密封与防滑设计的瓶体结构，常被用于小容量高压流体的盛装与输送环节，在便携气动工具配套气源存储、小型液压系统应急储液、实验室特种试剂承压存储等场景都能见到同类结构的应用。不同于普通民用塑料水瓶，该结构在设计时优先考虑了承压状态下的结构可靠性，瓶身主体采用变径圆弧过渡，从瓶口段的小直径圆柱逐步过渡到瓶身的大直径储液腔，圆弧过渡段的曲率经过反复校核，避免压力集中在变径位置导致的应力开裂，瓶身中段的环形凹凸纹路并非单纯的装饰结构，一方面是增加手持时的摩擦力，在带防护手套操作时也能获得足够的握持阻力，另一方面环形凸起相当于在薄壁瓶身上增加了多道环形加强筋，在不额外增加瓶壁厚度的前提下，大幅提升瓶身的径向抗变形能力，当瓶内存在正压时，环形纹路可以分散瓶壁受到的环向拉应力，避免瓶身出现鼓胀变形。瓶口位置的多道环形卡槽结构，是整个设计的核心密封区域，不同于普通螺纹瓶口的密封形式，该结构采用卡箍式密封配合，多道平行的环形凸缘可以适配多道O型密封圈，当外部锁紧卡箍箍紧在卡槽区域时，密封圈被均匀压缩在凸缘间隙内，能够承受比普通螺纹密封更高的内部压力，同时避免了螺纹旋合时密封圈被螺纹切损的问题，在需要频繁拆装的使用场景下，这种密封结构的寿命远高于普通螺纹密封结构。

　　从安装边界来看，瓶口段的圆柱直径统一，卡槽的间距与深度符合通用小型卡箍的安装尺寸，不需要定制专用的锁紧配件，直接选用标准规格的不锈钢卡箍即可完成装配，瓶身底部的圆柱凸台结构，既可以作为立式放置的支撑面，也可以作为外接管路的连接接口，当需要将瓶体接入固定管路系统时，可以在底部凸台加工外螺纹或者快插接口，不需要额外改造瓶身主体结构。设计过程中，瓶身的壁厚取值经过了承压验算，在额定工作压力下，瓶壁的最大应力远低于所选材料的屈服强度，同时预留了足够的安全余量，即使出现短时超压的情况，瓶身也会先出现塑性变形而非瞬间爆裂，降低使用过程中的安全风险。

　　瓶身的曲面过渡全部采用G2连续的曲面构建，在加工过程中无论是采用吹塑成型还是机加工成型，都不会出现曲面拐点导致的应力集中问题，表面的防滑纹路深度控制在合理范围，既保证足够的握持摩擦力，也不会因为纹路过深导致清洁时出现卫生死角，在存储有洁净要求的流体时，纹路区域不会残留积液或者杂质。瓶口的密封凸缘边缘全部做了圆角处理，装配密封圈时不会刮伤密封圈表面，保证密封性能的稳定性，每道凸缘的宽度一致，压缩密封圈的压缩量控制在密封圈线径的20%-30%区间，这个压缩量区间既能保证足够的密封比压，也不会因为压缩量过大导致密封圈过早出现永久变形失效。

　　在实际选型应用时，该结构可以根据存储介质的不同选择对应的加工材料，存储普通压缩空气时可以选用铝合金材质做阳极氧化处理，重量轻且有足够的结构强度，存储腐蚀性流体时可以选用不锈钢或者工程塑料材质，不需要改动整体结构尺寸，仅需要调整对应位置的壁厚即可满足不同压力等级的使用需求。瓶身的整体长度与直径比例经过优化，立式放置时的重心稳定，不会因为重心过高出现倾倒，同时握持位置的直径符合成年人手掌握持的尺寸范围，即使长时间手持操作也不会出现明显的握持疲劳。
