嵌入式电子设备金属防护外壳结构设计

　　做嵌入式硬件配套结构设计快十年，这类小型金属防护壳体的建模，最考验的是对硬件安装边界、散热需求、外接接口适配的细节把控，很多刚入行的工程师容易只盯着外观做造型，忽略实际装机时的干涉问题，最后打样回来装不上，返工成本比建模本身高好几倍。这个壳体的设计首先是围绕嵌入式核心板的安装尺寸做的基准定位，内腔预留的空间刚好能容纳核心板、供电模块以及必要的接线余量，不会出现空间浪费导致壳体过大，也不会因为空间局促造成元器件挤压、接线弯折半径不够的问题。从结构上看，壳体采用分体式拼接设计，上盖和下壳通过侧边的定位卡扣加螺丝固定，装配的时候不需要复杂工装，徒手就能完成初步对位，后续维护拆盖也不用完全拧下所有螺丝，减少小零件丢失的概率。

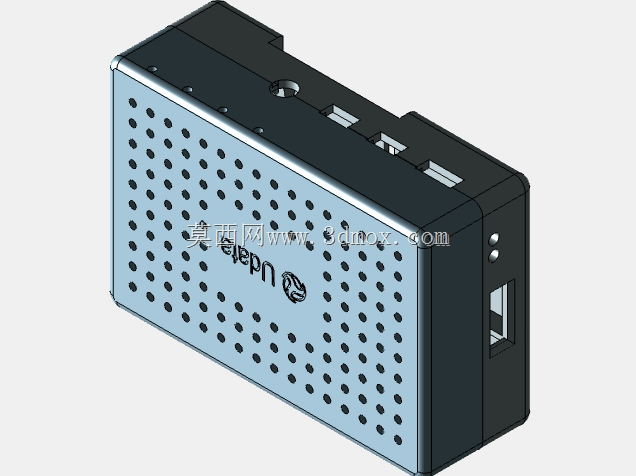

　　正面面板做了整面的阵列冲孔，这部分不是为了装饰，是根据核心板主控芯片、电源模块的发热位置匹配的开孔率，开孔直径和孔间距经过测算，既能保证自然对流的散热效率，又能阻挡大尺寸的异物进入壳体内部，满足常规工业场景下的IP防护基本要求，同时冲孔的排布做了等距对齐，视觉上更规整，不会出现疏密不均的廉价感。侧边的接口预留完全对应核心板的外接端口位置，包括USB接口、扩展通讯接口的开孔位置公差控制在0.2mm以内，装机之后接口和壳体开孔不会出现错位，外接插头插拔的时候不会剐蹭壳体边缘，也不会因为开孔过大露出内部的电路板结构，兼顾实用性和外观完整性。壳体顶部预留了固定挂装的孔位，既可以平放安装在设备台面，也能通过螺丝挂装在控制柜内壁或者设备立面，适配不同的安装场景，安装孔的位置做了沉台设计，螺丝拧入之后不会突出壳体表面，避免剐蹭周边的布线或者其他元器件。壳体的边角做了小半径的圆角处理，不是为了造型好看，是钣金加工的时候避免锐边割手，同时在设备运输、安装过程中减少边角磕碰变形的概率，毕竟钣金壳体的边角一旦受撞击很容易出现凹坑，小圆角结构能分散撞击力，提升壳体的抗形变能力。

　　内部的安装柱位置和核心板的固定孔完全对应，安装柱的高度做了精准控制，保证电路板装进去之后，板上的最高元器件和上盖内壁保留足够的安全间隙，不会出现元器件顶到上盖造成短路的问题，同时安装柱的根部做了加强筋，避免多次拆装之后安装柱断裂。做这类壳体建模的时候，首先要把硬件的PCB板三维模型导入作为参照，所有结构尺寸都围绕PCB的边界、元器件高度、接口位置做基准，不能凭空画尺寸，不然很容易出现干涉；其次要考虑钣金加工的工艺可行性，比如折弯的最小半径、冲孔的边距要求，不能设计出工艺上做不出来的结构，比如离折弯边太近的小孔，加工的时候很容易出现孔位变形；还要考虑实际使用中的维护需求，比如壳体拆开之后能不能不拆接线就完成核心板的更换，散热开孔会不会在长期使用中积灰影响散热，安装的时候能不能适配不同的固定场景。

　　很多人觉得这类小壳体设计简单，实际上要兼顾加工成本、装配效率、使用可靠性、散热性能多个维度，每一个尺寸的确定都要对应实际的使用需求，比如壳体的板材厚度选的是常规的冷轧钢板厚度，兼顾结构强度和整体重量，不会因为板材太薄造成壳体受力变形，也不会因为太厚增加不必要的材料成本和整体重量。表面处理采用的是喷塑工艺，正面面板做了浅色调处理，和侧边的深色结构形成区分，既提升外观辨识度，也能在使用中快速识别接口所在的操作面，减少插错接口的概率。
