手持数显式便携测量终端结构设计

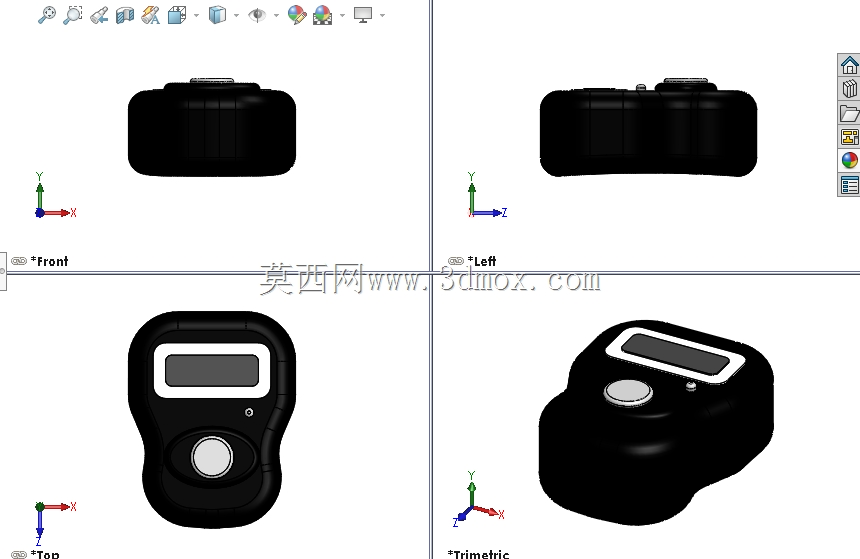

　　这款手持数显终端的结构设计，首先围绕单手握持的使用场景做了核心适配，整体外轮廓采用大圆角过渡的类椭球造型，壳体最大宽度控制在72mm，厚度方向最厚处为38mm，整机重量控制在180g以内，完全贴合成年男性手掌自然握持的曲率范围，长时间手持操作不会产生明显的硌手感，适配零售盘点、办公数据采集、厨房计量称重等多场景下的单手握持操作需求。

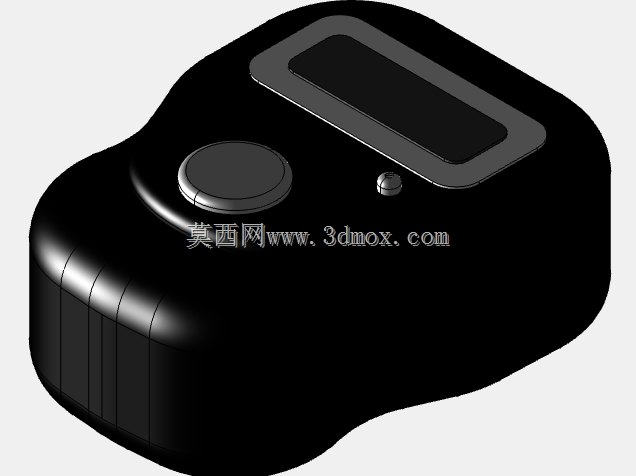

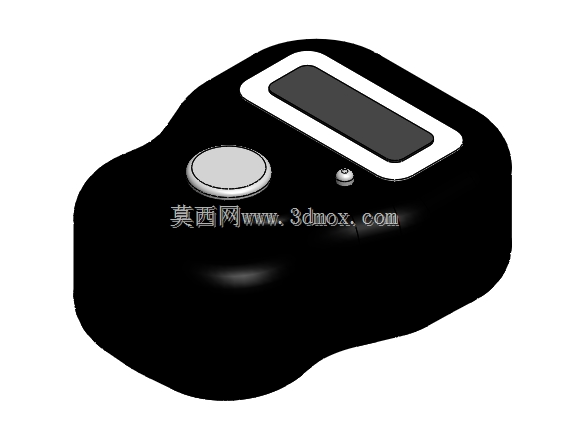

　　从功能布局来看，正面上方区域预留了32mm×12mm的矩形数显窗口安装位，窗口周边做了1.2mm高的凸台防护结构，避免日常放置时屏幕直接接触接触面产生刮擦，窗口下方居中位置设置了直径18mm的圆形操作按键，按键周边做了下沉0.8mm的导向环，既可以保证盲操作时的手指定位精度，也能避免按键被意外按压触发误操作，按键与数显窗口之间预留了2mm的间距，防止操作按键时手指剐蹭到显示区域。

　　壳体结构采用上下壳扣合的装配方式，扣合边做了0.5mm的错位止口设计，既可以提升装配后的密封性能，也能避免上下壳装配后出现错位缝隙，壳体侧面预留了数据接口的安装位，接口位置做了内凹2mm的防护槽，日常使用时接口不会因为磕碰出现损坏。顶部区域设置了小型功能按键的安装位，按键突出壳体表面0.7mm，按压力度控制在3N左右，触发反馈清晰，不会出现卡滞问题。

　　从安装边界来看，内部腔体预留了主板、电池、传感器的安装定位柱，定位柱高度统一为4mm，柱体根部做了R0.3的圆角过渡，避免注塑成型时出现应力集中问题，电池仓的尺寸按照常规500mAh软包锂电池的外形做了适配，周边预留了0.3mm的装配间隙，方便电池的安装与固定，数显窗口的安装槽深度为1.5mm，窗口镜片装配后与壳体表面齐平，不会出现凸起或者凹陷的问题。

　　设计过程中充分考虑了不同使用场景的适配性，壳体壁厚统一设置为2mm，既可以保证日常跌落时的结构强度，也不会因为壁厚过大导致整机重量超标，边角位置的圆角半径最小为R5，避免尖锐边角在使用过程中造成磕碰损伤，背面做了微弧面的造型处理，握持时手掌可以完全贴合壳体背面，提升握持的稳定性。

　　针对不同场景的使用需求，结构上预留了挂绳孔的安装位，挂绳孔位置设置在壳体底部的边角处，孔位直径为3mm，周边做了加厚处理，承受5kg的拉力不会出现断裂问题，方便使用者通过挂绳将设备挂在手腕或者挂扣上，避免使用过程中设备滑落。按键的行程设置为1.2mm，按键周边的间隙控制在0.15mm，既可以保证按键活动顺畅，也不会出现灰尘进入壳体内部的问题。

　　内部的筋位布局按照主板的固定位置做了对应设置，筋位厚度为1.2mm，与壳体内壁连接位置做了R0.5的过渡，既可以提升壳体的整体刚性，也能对主板起到辅助支撑的作用，避免设备跌落时主板出现变形损坏。数显窗口的下方预留了背光板的安装空间，空间高度为2mm，完全适配常规段码屏加背光板的厚度尺寸，不需要额外做结构修改就可以完成屏幕组件的装配。
