三滤水器壁挂式安装固定支架结构

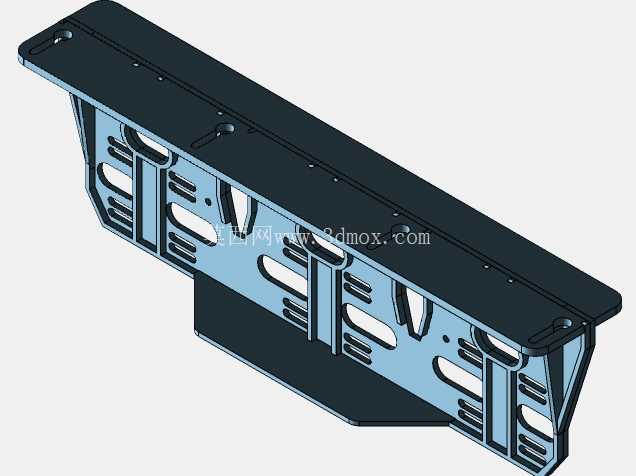

　　从实际使用场景来看，这类三联滤水器通常用于入户自来水前置过滤+中央净水+末端预处理的组合配置，单支滤瓶装满水加上滤芯的重量通常在3-5公斤，三支总负载接近15公斤，支架的受力结构没有采用简单的平板折弯，而是在滤瓶安装位之间做了多道竖向加强筋，同时在支架下半部分做了外翻的承托边，相当于给每支滤瓶的底部增加了辅助承托结构，避免长期使用后支架中部因为持续承重出现下弯变形。设计过程中没有采用多余的装饰性结构，所有的镂空槽一方面是为了减少材料用量降低整体重量，另一方面是为了安装时可以透过槽位观察墙面的管线走向，避免打膨胀螺丝时打到墙内预埋的水管或者电线，同时镂空结构也能减少支架与墙面之间的积水残留，在厨卫这类潮湿环境下降低支架背面锈蚀的概率。在民用净水、商用供水过滤以及小型工业流体预处理场景中，多联滤水器的安装固定一直是现场施工容易忽略却直接影响后期维护效率的环节，这款可同时容纳三个滤水器的壁挂支架，正是针对这类场景的安装痛点做的定向结构优化。不同于市面上常见的单滤卡箍或者简易冲孔条支架，这款支架采用一体化折弯成型的主体结构，安装面贴合墙面的部分做了整面的贴边处理，避免了多点固定带来的墙面贴合度差、长期受力后螺丝松动歪斜的问题，四个边角的安装沉孔做了锪平处理，安装后螺丝头不会突出支架平面，不会干涉后续滤瓶的旋拧操作。

　　安装边界上，支架的整体长度刚好匹配市面上常规10寸滤瓶的三联安装间距，相邻滤瓶中心距保持在120mm以上，预留了足够的扳手操作空间，更换滤芯时不需要拆卸相邻滤瓶就能单独旋下目标滤瓶，支架顶部的翻边高度控制在25mm，不会遮挡滤瓶顶部的进出水口接头，接PE管或者铜接头时都有足够的操作空间。壁挂安装时，上方两个安装孔距离支架顶部边缘30mm，下方两个安装孔距离底部承托边20mm，四个孔位形成的矩形受力面完全覆盖三支滤瓶的重心投影范围，即使墙面存在轻微的不平整，支架安装后也不会出现翘边的情况。

　　支架的表面做了哑光喷塑处理，不同于普通镀锌板的粗糙表面，喷塑层的附着力更强，在潮湿环境下不容易出现涂层脱落的问题，同时哑光表面不容易残留水渍和灰尘，日常清洁只需要用湿抹布擦拭即可。在结构细节上，每个滤瓶对应的安装位都预留了两个定位凸点，安装滤瓶挂板时可以直接卡入凸点定位，不需要反复测量间距，现场安装效率比普通平板支架提升至少40%，同时定位凸点可以避免滤瓶挂板在长期使用后出现横向滑移，防止接口处因为错位出现漏水问题。不同于部分支架采用焊接拼接的生产工艺，这款支架整体采用单块板材冲压折弯成型，没有焊接接缝，也就不存在焊缝锈蚀或者焊接变形导致的安装面不平整问题，所有的折弯边角都做了R2的圆角处理，安装和后期维护时不会划伤操作人员的手部。

　　针对不同墙面的安装需求，四个安装孔的直径设计为8mm，可以兼容M6和M8两种规格的膨胀螺丝，不管是混凝土墙面、轻质砖墙还是木工板基层都能找到对应的固定件，不需要额外扩孔。支架的整体厚度选用2mm的冷轧钢板，相比市面上常见的1.5mm厚度支架，整体刚性提升了近60%，即使满负载状态下用手按压支架中部，形变量也不会超过0.5mm，完全满足长期使用的强度要求。在实际选型适配时，这款支架不仅可以匹配常规的10寸滤瓶，对于部分高度稍低的20寸大流量滤瓶也能兼容，只需要调整滤瓶挂板的固定位置即可，不需要更换支架，通用性更强。从流体管路布局的角度来看，支架的镂空结构也方便走背线，进出水管可以从支架后方或者侧面的槽位穿出，不需要在支架上额外开孔，现场施工时可以根据实际的管路走向灵活调整，避免管路出现过度弯折影响水流量。
