直列多缸发动机曲轴结构设计模型

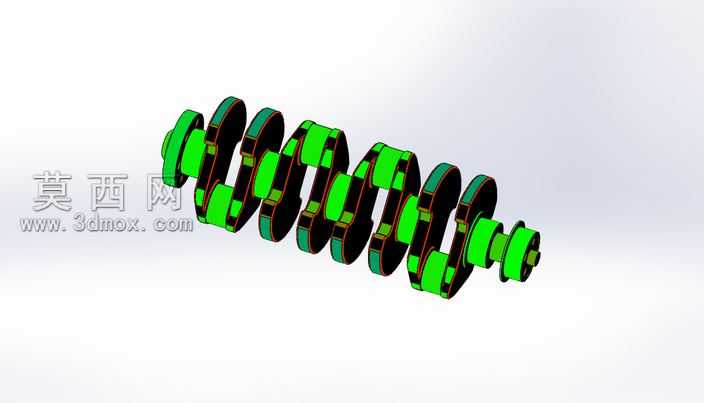

本模型为直列多缸发动机配套曲轴的三维设计成果，建模阶段严格遵循内燃机曲轴的设计规范，以SolidWorks为核心建模工具，采用参数化草图绘制结合特征拉伸、旋转切除、阵列等命令完成整体结构搭建，首先根据曲轴的工作行程排布确定各曲柄销的相位角，依次完成主轴颈、曲柄销、曲柄臂、平衡块的结构绘制，对各轴颈的过渡圆角、油道开孔位置做了精细化处理，保证结构符合实际加工的工艺要求。渲染阶段采用金属材质搭配高对比度的色彩区分，将主轴颈、曲柄销等工作接触面设置为亮绿色，曲柄臂主体结构设置为深黑色，通过不同色彩的分区直观展现曲轴的各功能区域，同时添加了柔和的环境光与定向光源，突出曲轴各曲面的轮廓质感，清晰呈现各段轴颈的同轴度关系与曲柄的排布规律。结构层面，该曲轴为整体式锻造结构，共设置多组主轴颈用于支撑整体旋转，对应缸数的曲柄销用于连接连杆大头，两侧的平衡块用于抵消曲轴旋转过程中产生的往复惯性力与旋转惯性力，降低发动机工作时的振动幅度，曲轴两端分别设置有前端驱动轮安装位与后端飞轮连接法兰，可实现动力的输入与输出，内部贯通的油道可将润滑油输送至各轴颈摩擦面，保证运转过程中的润滑效果。设计思路上，该模型以简化教学展示为核心目标，在保留曲轴核心结构特征的前提下省略了部分非关键的细微倒角、螺纹等细节，降低模型复杂度的同时清晰展现曲轴的工作原理与结构组成，适合用于内燃机结构教学、动力系统原理演示等场景，各特征参数均可编辑调整，可根据不同缸数、不同排量的发动机需求快速修改对应尺寸，适配不同的设计使用场景。
