双导杆式滑动定位夹持工装结构

项目分类:工装 发布时间:2026-05-21 ID:1150384
  • 双导杆式滑动定位夹持工装结构
  • 双导杆式滑动定位夹持工装结构

  这套滑动定位夹持结构,最早是为小型零件精密加工工位的辅助定位需求设计的,在小批量非标零件铣削、钻孔工序里,这类工装能替代通用台钳完成异形件的快速装夹,尤其适合夹持面带有凸起定位特征的工件,避免通用夹具压伤加工面。从结构布局来看,整体采用双侧平行光轴作为导向承载部件,两根导杆平行度公差控制在0.02mm以内,两端通过蓝色框架式支座完成固定,支座底部预留了标准安装孔位,可直接固定在机床工作台或者自动化流水线的载具板上,安装边界的孔位间距适配常见的100mm、150mm规格T型槽工作台,不需要额外加工转接板就能完成部署。

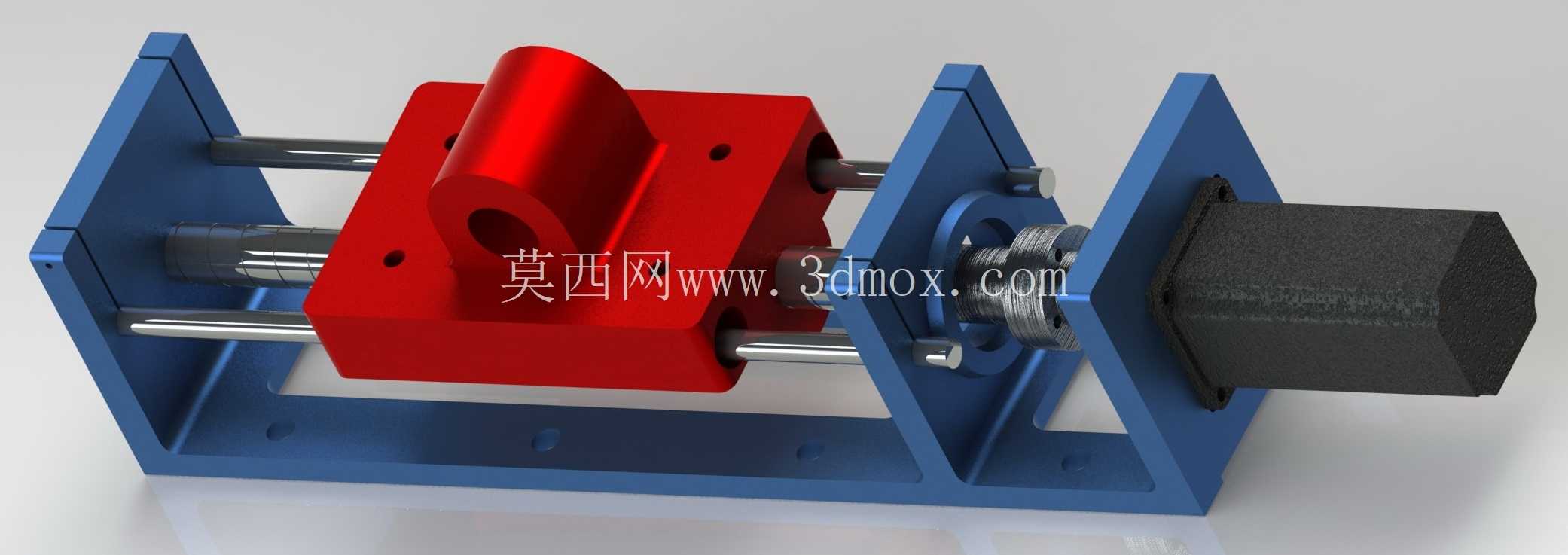

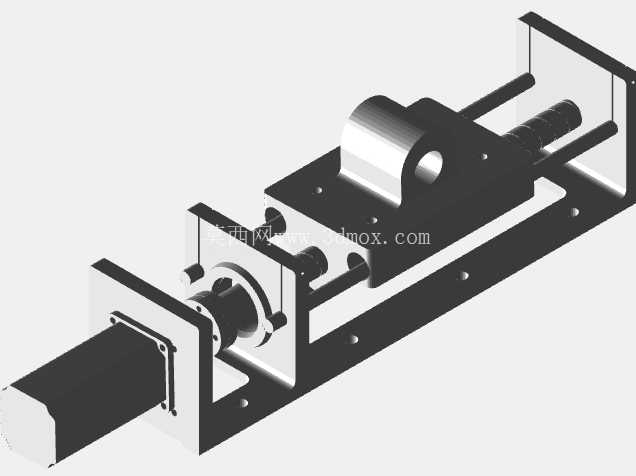

  中间的红色滑动座是核心的夹持执行部件,座体上方一体加工出带通孔的凸起定位块,这个结构既可以作为工件定位的基准靠面,也能穿入定位销完成带孔零件的径向固定,滑动座与导杆配合的位置嵌入了自润滑铜套,往复滑动行程内的摩擦阻力稳定,不会出现卡滞或者旷量,在频繁装夹的工位上能保证长期重复定位精度。尾部的黑色方块是驱动端的安装位,既可以加装手轮完成手动锁紧,也能直接对接步进电机、气缸等动力元件,实现自动夹持动作,适配手动加工工位和自动化上下料单元的不同需求。

  设计阶段最初考虑过单导杆结构,但单导杆在承受侧向夹持力的时候容易出现偏转,导致夹持面与工件不平行,装夹精度不足,最终改成双导杆对称布局,让夹持力的受力点落在两根导杆的中心对称面上,抵消偏转力矩,哪怕夹持力达到500N,滑动座的偏摆量也能控制在0.01mm以内。支座的框架式结构做了减重挖槽设计,在保证整体刚性的前提下降低了工装自重,方便工位间的转移调整,导杆两端的固定端采用台阶轴定位加顶丝锁紧的方式,后期维护时不需要完全拆解工装就能更换磨损的导杆或者铜套,降低运维成本。

  在实际应用场景里,这类工装除了机加工装夹,还能用到小型零部件的检测工位,作为工件载具带动零件在检测镜头下往复移动,完成多尺寸的批量检测,滑动行程可以根据实际需求调整导杆长度来适配,不需要改动核心的滑动座和支座结构。结构上所有棱角都做了R2的倒角处理,避免操作过程中划伤操作人员,滑动座的锁紧位置预留了紧定螺钉孔,调整到合适夹持位置后可以直接锁死,防止加工过程中出现夹持松动。不同于标准工装的固定夹持范围,这套结构的滑动座可以根据工件外形更换不同的夹持垫块,适配不同外形尺寸的零件,从几毫米的小型销类零件到几十毫米的块状零件都能稳定装夹,柔性更强,在多品种小批量的加工车间里适用性更广。导向部件选用的是标准镀铬光轴,采购替换成本低,不需要定制特殊规格的导轨,后期维护更换的配件通用性强,不会出现备件难采购的问题。驱动端的连接法兰做了通用化尺寸设计,不管是装手动旋钮、气缸推杆还是电机丝杠,都能直接对接,不需要额外加工连接头,缩短了工装改造的周期。整体装配完成后,滑动全程没有卡顿点,空载滑动阻力小于5N,手动操作的时候手感顺畅,加装动力元件的时候也不会因为阻力过大增加动力负载。
