三爪式阀针专用拉出拆卸工具

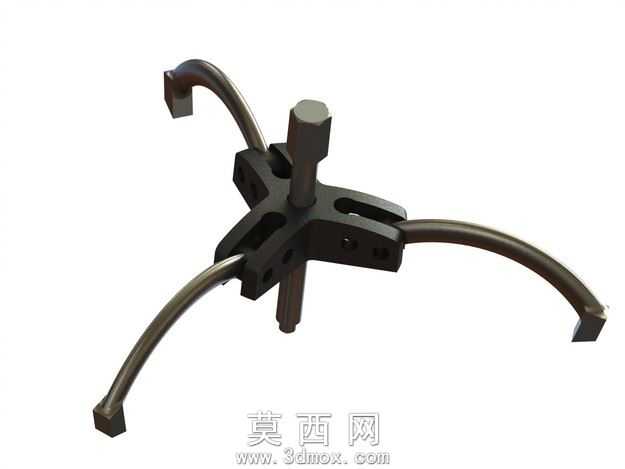

本作品为阀针拉出专用工具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械工装的实际加工与装配逻辑，对每一处零件的尺寸公差、配合间隙都做了对应约束，确保模型可直接对接生产加工环节。模型主体分为中央顶压螺杆、顶部施力螺帽、三爪卡装架体三个核心模块，建模时先完成中央螺杆的特征绘制，通过螺旋扫描生成连续的梯形传动螺纹，螺纹牙型参数符合通用五金工具的传动标准，螺杆底端做了锥形定位头设计，可在作业时精准抵靠阀针端面中心，避免施力过程中出现滑移偏斜。顶部施力螺帽采用外六角结构，建模时对六角棱边做了微小倒圆角处理，既还原真实零件的加工倒角特征，也避免渲染时出现锐利棱边的光影失真。三爪卡装架体是该工具的核心作业结构，建模时先绘制环形主体基座，通过环形阵列生成三个均匀分布的铰接爪臂，每个爪臂都设置了铰接转轴位与卡勾结构，爪臂的弯曲弧度经过反复调整，既保证卡装时可以稳定勾住阀针的安装基座，也能在螺杆旋进过程中让三个爪臂同步受力，避免单侧受力导致阀针弯折。材质渲染阶段，整体架体与爪臂采用哑光铸钢材质，调整材质的粗糙度与金属度参数，还原五金工具表面的细微磨砂质感，表面添加了轻微的使用痕迹纹理，让模型更具真实工业感；中央螺杆部分采用调质处理后的合金钢材质，表面做了发黑处理的材质效果，螺纹部分的光影过渡自然，清晰展现螺纹的牙型轮廓；顶部螺帽采用与架体一致的铸钢材质，端面添加了细微的网格防滑纹理，还原真实工具的细节特征。结构设计上，该工具利用螺旋传动的施力原理，旋转顶部螺帽时，中央螺杆相对架体向下进给，当螺杆底端抵靠固定基准面后，持续旋进的螺杆会带动架体整体向上位移，三个爪臂同步勾住阀针向上施力，平稳将阀针从安装孔位中拉出，避免传统敲击拆卸对阀针和安装基座造成的损伤。建模过程中对三个爪臂的活动行程做了运动仿真验证，确保爪臂张开与收拢的行程范围适配常见规格的阀针拆卸需求，铰接位置的配合间隙设置合理，既保证爪臂可以灵活转动，也不会出现过大旷量影响施力稳定性。
