六角头螺栓配螺母组合结构建模设计

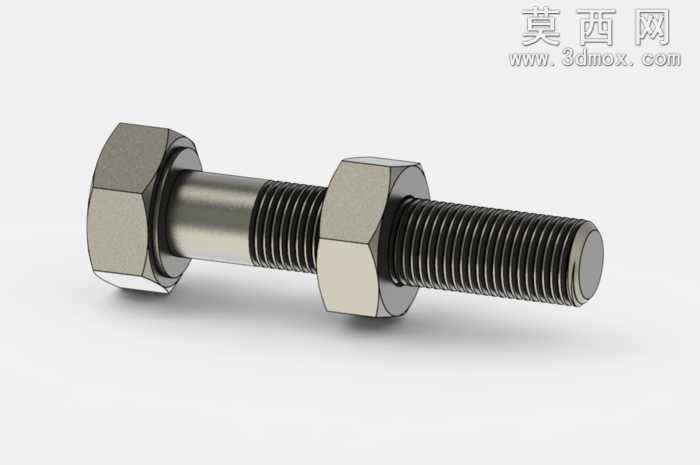

本次建模针对工业领域最常用的六角头螺栓与六角螺母组合连接件展开，全程遵循机械设计标准件的规范参数进行三维构建，首先从螺栓的结构拆解入手，将其划分为六角头部、光杆过渡段、螺纹段三个核心部分，建模初期先绘制六角头的正六边形截面草图，通过拉伸凸台生成头部基体，对头部与光杆衔接的位置做符合标准的倒角处理，还原实际加工中去毛刺的工艺特征，避免尖锐棱角的结构失真。光杆部分严格匹配螺栓公称直径的尺寸公差，保证与螺母旋合后的同轴度精度，螺纹段的建模采用螺旋线扫描切除的方式，先根据螺纹公称直径、螺距参数生成对应导程的螺旋线路径，再绘制符合牙型角标准的三角形牙型截面，沿螺旋线路径完成扫描切除，精准还原外螺纹的牙型轮廓，同时对螺纹末端做45度倒角处理，方便实际装配时螺母的顺利旋入。螺母部分的建模同样先绘制正六边形基体，拉伸生成对应厚度的六角块后，在中心位置绘制螺纹底孔，通过螺旋线扫描切除生成内螺纹结构，内螺纹的牙型参数与螺栓外螺纹完全匹配，保证二者旋合时无干涉，同时对螺母的两个端面都做符合标准的倒角处理，还原真实标准件的工艺细节。材质与渲染阶段，为螺栓螺母赋予金属钢材材质，调整材质的粗糙度、金属度参数，还原碳钢紧固件经过表面处理后的哑光金属质感，添加合适的环境光与定向光源，突出六角头的棱边转折、螺纹牙型的起伏结构，让渲染效果贴近真实工业零件的视觉表现。建模过程中全程校验各部分的尺寸配合关系，保证螺栓与螺母同轴装配时，螺纹副完全贴合无错位，光杆段与螺母内孔的间隙符合装配公差要求，整体模型可直接用于机械装配演示、运动仿真动画制作，也可作为机械设计教学的演示案例，帮助学习者掌握标准紧固件的建模逻辑、螺纹结构的生成方法，以及标准件尺寸参数的规范应用，理解螺纹连接的装配原理与结构特点，为后续复杂机械装配体的建模打下标准件应用的基础。
