机绘练习用带钩圆柱拉伸弹簧三维建模作品

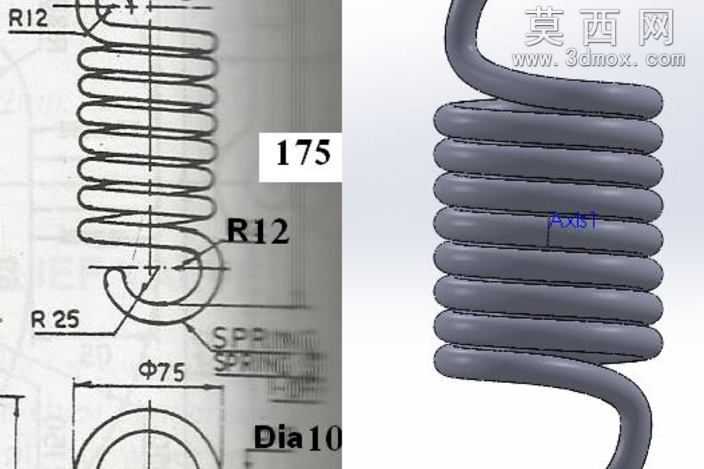

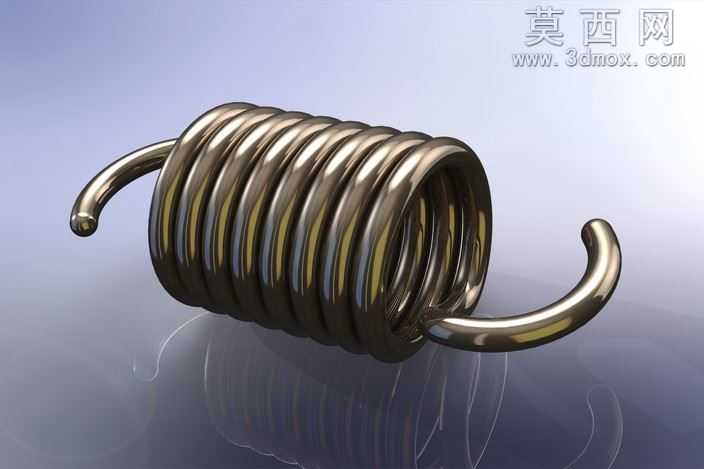

本作品为机械制图练习用途的带钩圆柱拉伸弹簧三维建模成果，建模过程以工程图纸标注的尺寸参数为核心依据，严格遵循机械制图规范还原零件的真实结构与尺寸精度。建模前期首先梳理图纸标注的全部参数：簧丝直径为10mm，弹簧中径为75mm，有效圈数对应图纸标注的175mm长度区间匹配设定，两端挂钩的弯曲半径分别为R12与R25，所有尺寸均按照图纸标注的公差要求进行参数化设定，确保建模结果与二维图纸的设计意图完全一致。建模阶段采用三维机械设计软件的螺旋扫描功能作为核心建模手段，首先绘制弹簧主体的螺旋线路径，设定匹配的螺距参数保证有效圈数的长度符合175mm的尺寸要求，随后绘制直径10mm的簧丝圆形截面，沿螺旋路径扫描生成弹簧的主体螺旋段结构。针对两端的挂钩结构，采用基准面偏移、草绘曲线投影的方式构建挂钩的弯曲路径，严格匹配R12、R25的弯曲半径要求，通过扫描混合的方式将挂钩段与螺旋主体段进行平滑衔接，避免出现结构错位、曲面褶皱的问题，保证簧丝整体的直径一致性，无局部粗细不均的建模缺陷。材质与渲染环节，为模型赋予常用弹簧钢的金属材质，调整材质的粗糙度、金属度参数还原弹簧钢哑光银灰的金属质感，添加柔和的环境光与定向光源，突出弹簧螺旋结构的层叠层次感与挂钩处的弯曲结构细节，渲染输出的效果图清晰展现零件的整体形态与结构特征。设计思路上以还原工程图纸为核心目标，重点练习螺旋类零件的建模逻辑、弯曲路径的草绘技巧以及多段扫描结构的衔接处理，建模过程中反复核对每一处尺寸标注，确保R角、直径、长度等关键参数与图纸完全吻合，既完成了机械制图从二维到三维的转化练习，也形成了可用于后续装配、力学仿真参考的标准弹簧零件模型，能够帮助建模者熟练掌握弹性零件的建模规范，理解拉伸弹簧的结构设计要点，为后续复杂机械零件的三维建模积累实操经验。
