长型材组对定位焊接工装夹具

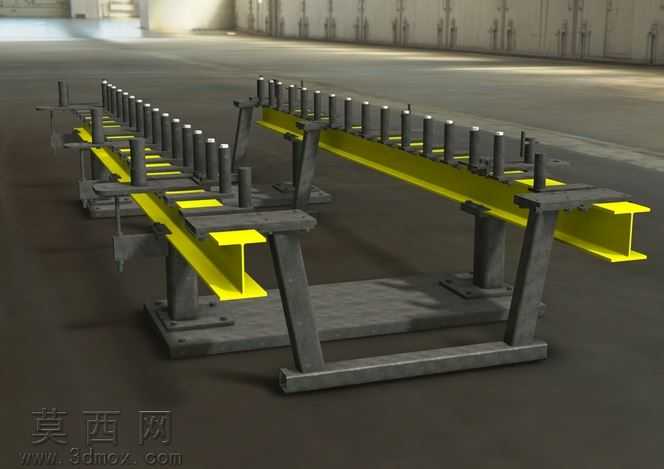

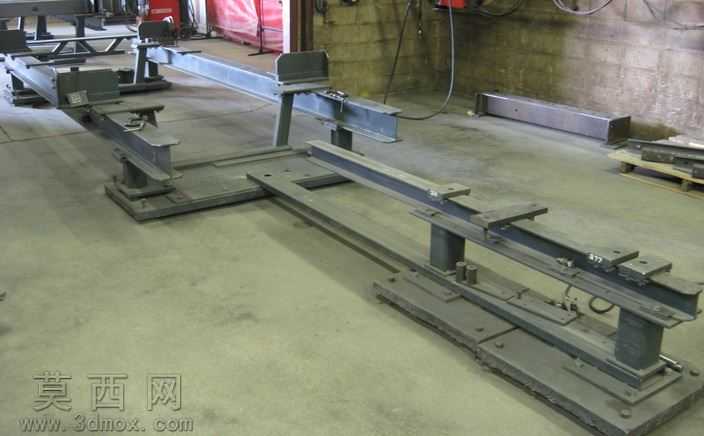

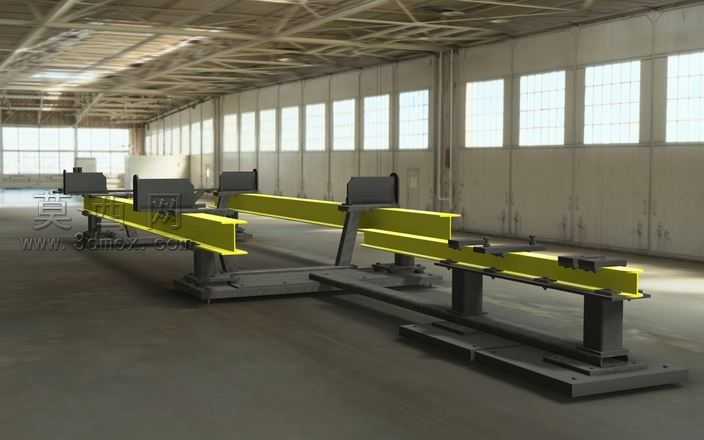

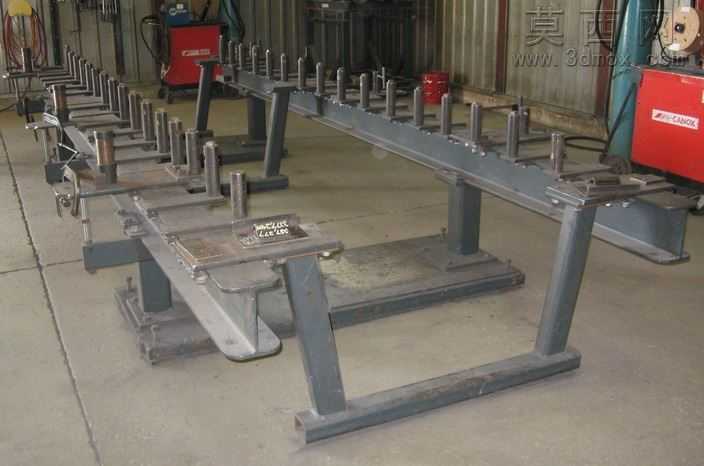

本焊接夹具三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循实际工装的尺寸比例与装配逻辑，完整还原了实体工装的每一处结构细节。模型整体采用型钢焊接框架作为主体承载结构，底座采用双平行长梁搭配多组立式支腿的结构形式，支腿与底梁之间采用满焊连接的结构设计，建模时对焊缝位置做了精细化的倒角与凸起处理，还原真实焊接结构的外观特征。上部定位组件采用模块化设计思路，沿长梁方向等距排布多组立式定位柱与水平压紧座，每一组定位单元都可根据待焊接型材的尺寸、形状进行独立的位置调整，建模时为每一组定位组件都添加了可动装配约束，能够模拟实际工装的调节动作，方便后续进行工装适配性的仿真验证。材质渲染方面，主体框架采用哑光深灰铸铁材质，表面添加了轻微的磨损纹理与锈迹细节，还原车间实际使用工装的质感；定位柱与压紧滑块采用光亮的冷作钢材质，与主体框架形成材质层次区分；底部支撑脚垫采用橡胶材质，添加了防滑纹理细节，提升模型的真实感。设计思路上，该夹具针对长尺寸型材、框架类焊接件的组对焊接需求设计，通过多点位同步定位的方式，避免焊接过程中工件出现形变错位，保证焊接后的工件尺寸精度；整体结构采用标准化型钢拼接，加工难度低、制造成本可控，同时模块化的定位单元设计让该工装能够适配多种不同规格的焊接工件，大幅提升工装的复用率，减少车间内专用工装的储备数量。建模过程中对每一处连接结构都做了干涉检查，确保所有活动部件在调节过程中不会出现结构碰撞，模型可直接导出用于工装的工程图生成、加工工艺编制，也可用于焊接工位的布局仿真演示。
