车间用20吨手动龙门式液压压力机结构

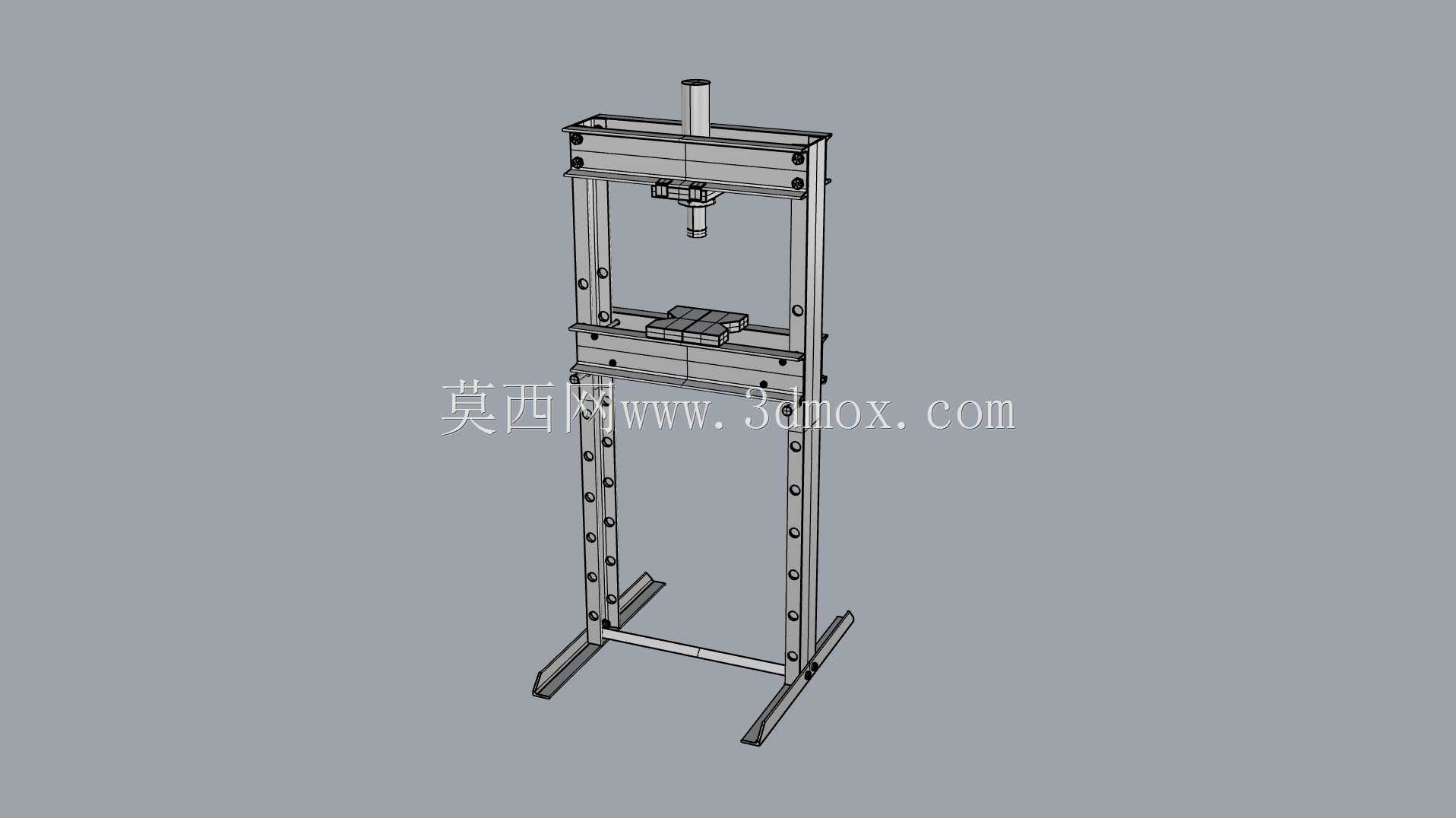

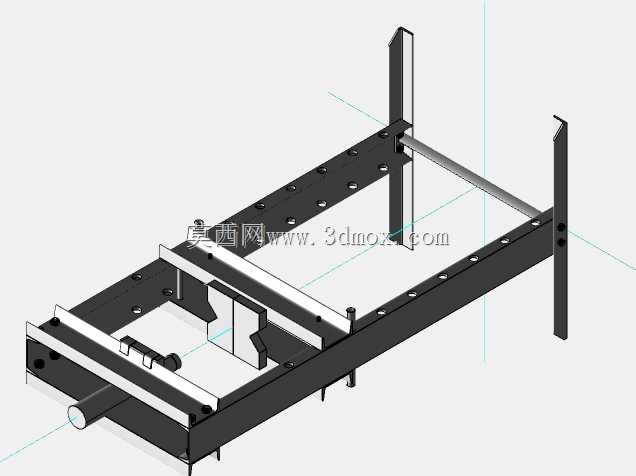

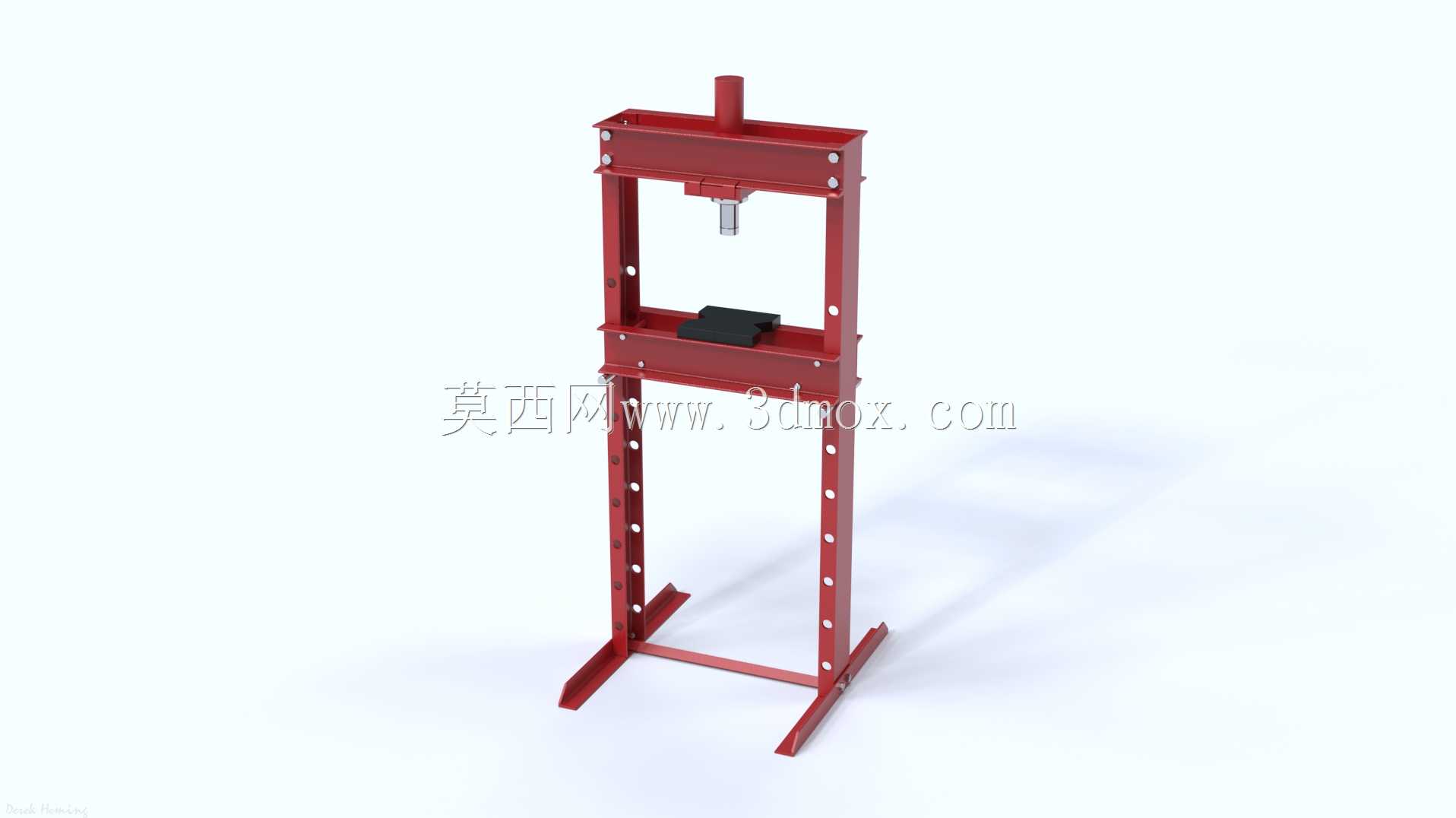

　　这款龙门式液压压力机是小型机修、五金加工场景里的常用工装设备，整体采用开式双立柱龙门框架结构，两根竖直立柱采用等边角钢与钢板拼焊成型，沿立柱高度方向等距加工有调节孔位，可根据待加工工件的高度快速调整下部工作台的安装位置，适配不同高度尺寸的工件压装、校直、压合作业需求。设备顶部安装液压油缸安装座，油缸垂直向下布置，活塞杆端部配套可更换的压头，可根据作业需求更换平压头、V型压头或者专用成型压头，满足轴承压装、轴类零件校直、钣金件压型、过盈配合件拆装等不同工况的使用要求。下部工作台采用加厚钢板焊接而成，台面预留T型槽或者定位孔位，方便安装工件定位夹具，避免压装过程中工件移位造成的加工偏差或者安全隐患。设备底部采用外伸式支脚结构，增大整机支撑跨度，无需额外打膨胀螺栓固定即可在平整的水泥地面上保持稳定，压装作业时不会出现侧倾、晃动的问题，适合在小型维修车间、五金加工门店、个人工坊等场地灵活移动布置，不需要做专门的设备基础。从结构设计逻辑来看，这款压力机的框架受力路径非常清晰，压装作业时的反作用力直接通过两根竖直立柱传递到底部支脚，整体受力均匀，框架部分没有多余的冗余结构，在保证20吨额定压装力下结构强度足够的前提下，尽可能控制了整机的自重，方便车间内移位调整。

　　滑枕部分沿着顶部框架的内侧导轨滑动，滑动间隙可通过侧边的调节螺栓调整，避免压头下压过程中出现偏摆，保证压装力始终垂直作用在工件的受力面上，不会因为压头偏斜造成工件压伤、轴承压装错位之类的加工问题。在实际使用场景中，这类小型液压压力机的使用频率非常高，机修车间里用来拆装汽车底盘的衬套、轴承，过盈配合的销轴类零件，比传统的锤击作业效率高很多，也不会因为锤击的冲击力损伤零件表面；五金加工场景里可以用来完成小型钣金件的折弯、压印、冲裁作业，搭配简易模具就能完成小批量零件的加工，不需要采购大型冲压设备，投入成本低，占用车间面积小。

　　设备的液压单元采用手动泵驱动的结构，不需要外接电源，在没有供电的野外维修场景、临时作业点也能正常使用，压装速度可以通过手动压杆的操作力度灵活控制，对于压装行程需要精准控制的作业场景，比如精密轴承的压装，可以缓慢控制压头下行速度，避免压装过位造成零件损坏。从安装边界尺寸来看，这款压力机的整体宽度控制在1米以内，高度在1.8米左右，普通车间的门洞都可以顺利通过，不需要拆解就能完成车间内的位置转移，工作台的有效宽度可以满足直径300mm以内的零件压装需求，覆盖了绝大多数小型零件的压装作业尺寸范围。

　　结构细节上，所有的连接位置都采用螺栓紧固的装配方式，没有采用大量焊接结构，后期如果出现立柱磨损、油缸密封件损坏的问题，可以快速拆解更换配件，维护成本很低。立柱上的调节孔位采用等间距布置，调整工作台高度时只需要插拔定位销就能完成固定，不需要额外的锁紧机构，操作简单，一线作业人员不需要专门培训就能快速上手使用。压头部分与活塞杆的连接采用快换结构，更换不同功能的压头只需要松开锁紧螺钉就能完成，不需要拆解油缸部分，切换不同作业内容的准备时间很短。整体框架的焊缝都采用连续满焊工艺，焊后做了应力消除处理，长期承受交变压装力也不会出现焊缝开裂、框架变形的问题，设备的使用寿命更长。
