手摇式便携机械传动装置设计作品

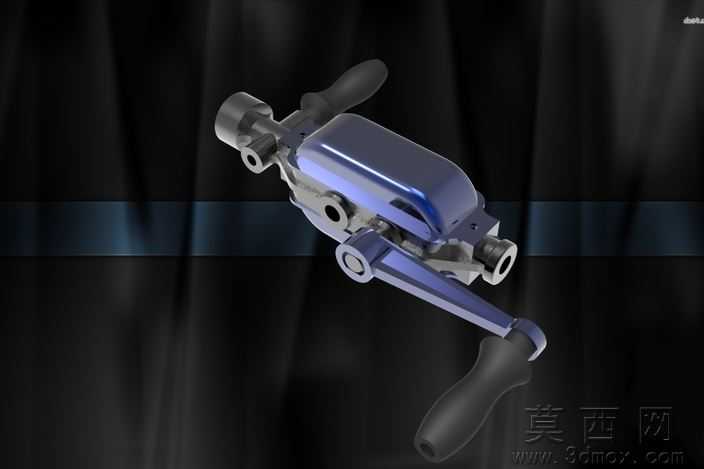

该作品为面向院校机械设计竞赛打造的手摇式机械传动装置，整体建模过程依托三维参数化设计软件完成，从核心传动结构的草图绘制到整机零件的装配约束，全程遵循机械设计的公差配合规范，确保各运动部件的运动逻辑通顺无干涉。建模阶段先对装置的核心功能进行拆解，将整体结构划分为手摇输入模块、传动换向模块、输出连接模块、握持支撑模块四个部分，每个模块的零件单独进行参数化建模，对轴类零件的同轴度、壳体零件的安装孔位、手柄部件的握持弧度都做了精细化的尺寸约束，保证后续装配时各部件的匹配精度。材质与渲染环节，针对不同零件的功能属性匹配了对应的材质表现：主体金属壳体采用了带蓝紫色调的金属烤漆材质，调整了材质的反射粗糙度与高光参数，模拟出工业烤漆的细腻质感与轻微的环境反射效果；传动结构内部的金属连接件采用了哑光不锈钢材质，突出金属加工件的磨砂质感；两个握持手柄采用了黑色防滑橡胶材质，添加了细微的凹凸纹理模拟橡胶表面的防滑肌理，同时调整了材质的漫反射参数，还原橡胶材质的低反射特性。渲染阶段搭建了深色渐变的影棚背景，搭配左右两侧的柔光箱光源，在装置表面形成自然的明暗过渡，既突出了装置的轮廓线条，也清晰展现了不同材质之间的质感差异，同时在背景处添加了微弱的环境光遮蔽效果，让整机的立体感更加突出。结构设计上，该装置采用了紧凑化的布局思路，将传动结构完全整合在金属壳体内部，既减少了整机的占用空间，也对内部精密传动部件起到防护作用；手摇输入轴与输出轴采用垂直错位布局，通过内部的齿轮传动结构实现动力的换向传输，摇臂的长度经过力学测算，保证手动输入时的力矩处于舒适区间，降低操作时的发力负担；两端的输出接口采用标准化的连接尺寸，可适配不同的外接工作头，拓展装置的实际使用场景。整体设计兼顾了结构合理性、操作便携性与外观美观度，在竞赛场景中既展现了扎实的机械设计功底，也通过精细化的建模渲染呈现出完整的产品落地效果，所有零件的建模参数都可直接对接后续的加工生产环节，具备实际制作的可行性。
