锅炉房排烟用离心式通风机结构

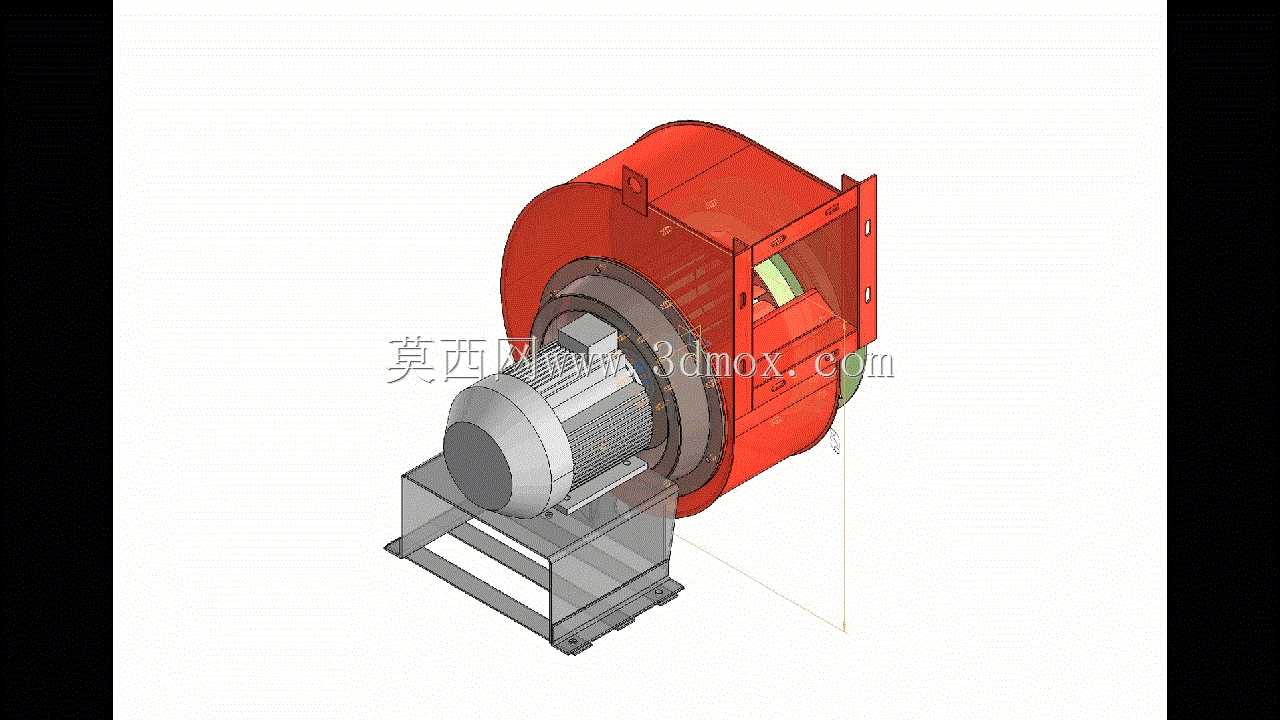

　　这款离心风机的三维结构，核心适配中小型工业锅炉房的排烟、送风工况，也可延伸用于车间除尘、工艺排风等需要中等风压、稳定风量的通风场景。从实际工程应用来看，锅炉房运行时燃料燃烧产生的高温烟气需要及时导出，同时还要保障炉膛内的负压状态，避免烟气外溢到操作区域，这款风机的风压特性刚好匹配这类阻力中等、管路长度适中的排烟系统，不会出现风压不足导致排烟不畅，也不会因为风压余量过大造成能耗浪费。

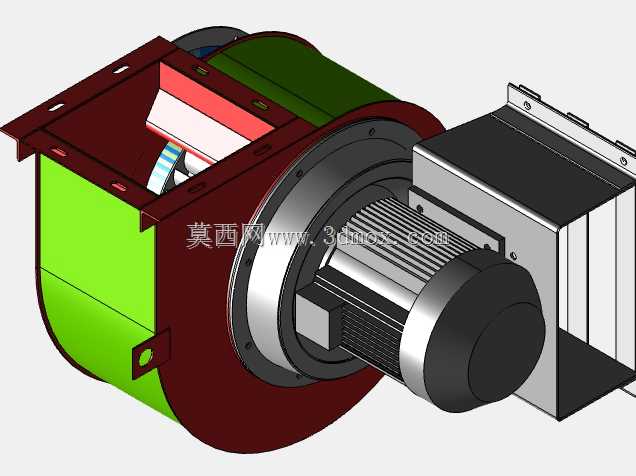

　　从结构设计逻辑来看，整体采用直联传动布局，电机与叶轮直接通过轴套连接，省去了皮带传动的张紧结构、皮带护罩等额外部件，既压缩了整机的轴向安装尺寸，也减少了后期运维中皮带磨损更换、张紧度调整的工作量，适合安装空间紧凑、运维频次较低的锅炉房场景。蜗壳部分采用加厚碳钢板折弯焊接成型，进风口位置做了圆弧过渡的集流器结构，能减少气流进入叶轮时的紊流损失，提升风机的运行效率；蜗壳的出风口采用方形法兰接口，法兰上预留了均匀分布的螺栓孔，可直接与现场的排烟风管法兰对接，不需要额外做变径转接，降低现场安装的加工工作量。

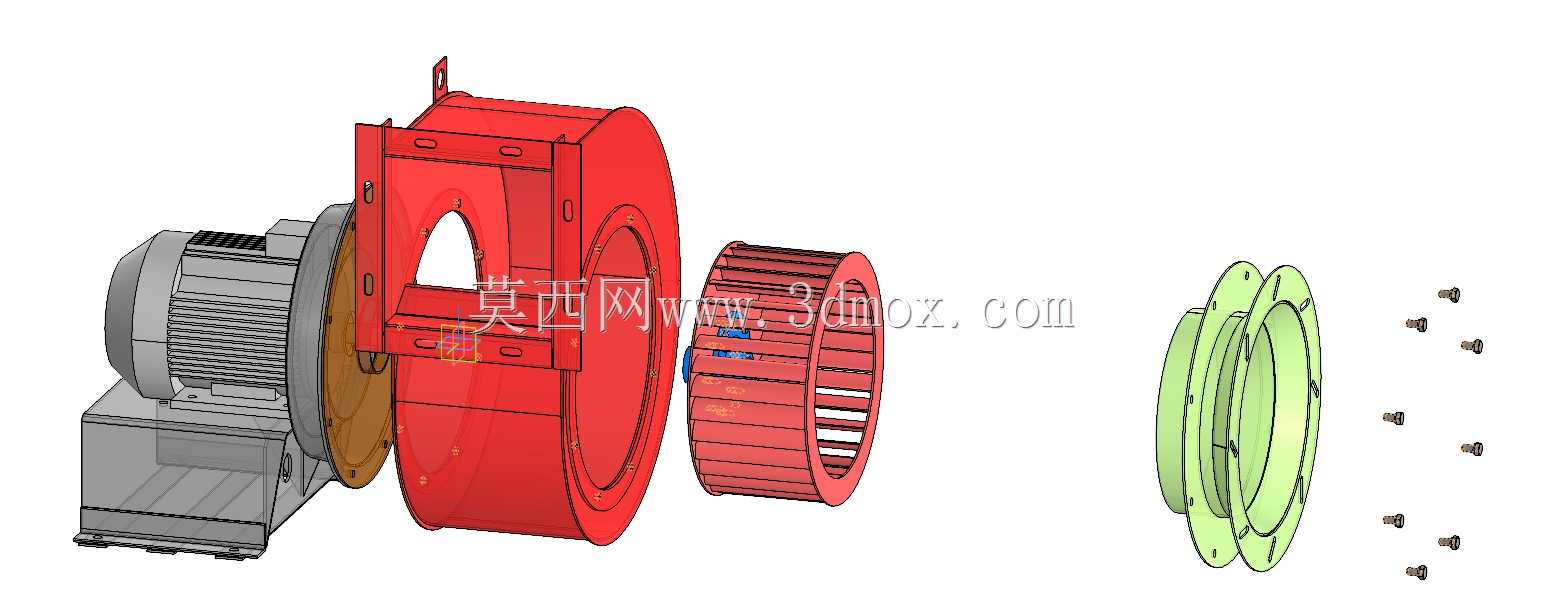

　　叶轮部分采用前向多翼式叶片结构，叶片与前盘、后盘采用铆接固定，动平衡等级按照工业通风设备的常规要求调校，运行时的振动幅度控制在允许范围内，减少对安装基础的冲击。电机安装在独立的冲压成型支架上，支架与蜗壳底部的安装底座采用螺栓连接，底座上开有长条形的安装调节孔，方便现场安装时调整电机与叶轮的同轴度，抵消加工和安装带来的误差；底座下方预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢架平台上，安装时需要注意基础的水平度，避免长期运行导致轴承受力不均出现过早损坏。

　　从安装边界尺寸来看，整机的宽度方向以蜗壳的最大外径为限，长度方向从电机后端盖到出风口法兰端面的尺寸，适配常规锅炉房的设备安装间距，不需要额外扩大设备安装区；高度方向从底座安装面到蜗壳顶部的尺寸，满足常规机房的层高要求，不会出现顶部与管线碰撞的问题。在实际选型配套时，需要注意进风口的气流预留空间，不能紧贴墙面或者其他设备，避免进风阻力过大导致风量衰减；出风口的风管连接需要做软连接过渡，减少风机运行时的振动传递到风管系统，降低管路的振动噪音。

　　这款风机的结构设计充分考虑了工业场景的实用性，没有多余的装饰性结构，所有部件都服务于通风排烟的核心功能：蜗壳的厚度选型考虑了烟气中少量粉尘的磨损，电机的防护等级适配锅炉房的多尘环境，安装支架的结构强度满足长期运行的承重和抗振要求。在三维建模过程中，所有配合面的尺寸都按照实际加工公差预留了间隙，比如电机轴与叶轮轴孔的配合、法兰螺栓孔的位置度、底座安装孔的间距，都符合机械加工的常规精度要求，可直接用于生产加工的图纸参考，也可用于锅炉房通风系统的整体布局装配校验，提前排查安装过程中可能出现的干涉问题。
