铝棒热挤压前道连续加热炉成套结构

　　这套三维结构对应铝型材挤压生产线中的棒料加热工位，布置在长棒热剪或锯切工序之前，承担D228规格铝棒的均匀升温任务。现场通常把它放在原料上料台架与挤压机进料辊道之间，铝棒从炉体一端逐根进入，经过分区加热后在另一端达到挤压所需温度，再由出料机构送往剪切或直接喂入挤压机。炉体采用长条形隧道式布局，内部可容纳多根铝棒连续通过，适合中大规格铝型材厂的批量生产节奏。

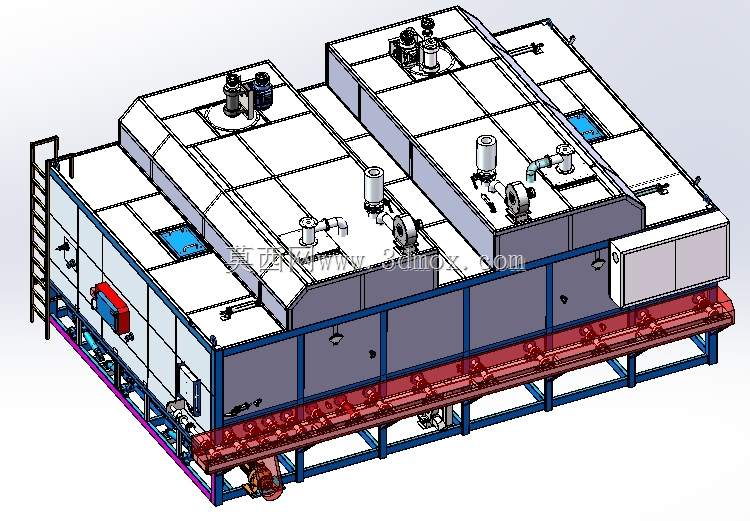

　　从结构组成看，设备主体分为炉腔保温段、顶部热风循环单元、燃烧换热单元、下部辊道输送段、机架支撑段以及端部检修与安全附件。炉壳外侧为钢板护板，内部围绕耐火保温层形成封闭热区；顶部布置多组循环风机及风道接口，使炉内热空气形成强制对流，避免铝棒局部过热或上下温差过大。双燃烧器及配套管路分布在炉体相应区段，配合换热器组织热风循环，烟气与循环风路径在结构上分区明确，既提高热量利用率，也便于维护时拆检。

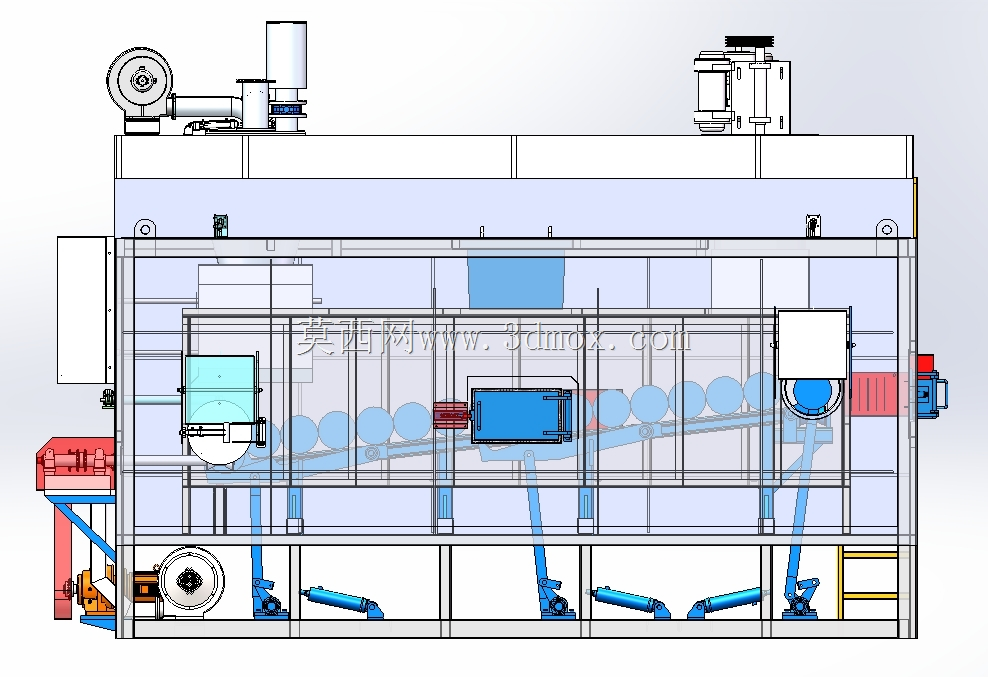

　　输送部分位于炉体下部，采用贯穿炉长的辊道形式。辊道承担铝棒承托与步进输送任务，棒料在炉内按节拍前进，保证每根棒料在不同温区获得稳定停留时间。辊道周边设置耐热支撑、轴承座及传动连接位置，三维模型中对底座横梁、立柱、斜撑和地脚安装面均有体现。底座整体为型钢焊接框架，沿长度方向分段拼接，既控制单件制造尺寸，也方便运输进场后组对。

　　设计这类设备时，首先要围绕铝棒直径、炉内容纳数量和目标出料温度确定炉膛有效长度、宽度及高度。棒料上方需预留热风循环空间，下方需容纳辊道、保温层和检修间隙；炉体两侧要保留燃烧器、管路阀门、观察门和检修平台的操作距离。顶部风机、电机和燃烧器重量较大，炉顶骨架需按集中载荷加强，避免高温工况下钢板变形。风道走向应尽量减少急转弯和截面突变，使循环风在各温区分配均衡。

　　安装边界方面，设备沿生产线方向呈长箱形布置，进料端与上料辊道中心线对齐，出料端与热剪或挤压机进料标高衔接。底架地脚位置需结合车间基础预埋板复核，炉体周围应留出燃烧器抽装、风机维护、管道连接和操作人员通行的空间。侧面炉门、观察孔及检测元件的位置不能被平台或管线遮挡；顶部排气管、燃气管和电缆桥架需分层布置，防止热辐射影响线缆寿命。

　　在功能实现上，该结构重点解决铝棒加热过程中的温度均匀性和连续输送问题。多风机循环让炉内温度场更稳定，双燃烧器提供分区供热能力，辊道则保证棒料按工艺节拍移动。对于结构设计人员，模型可直接用于校核炉体框架、检修空间、辊道标高、管路干涉和现场布置；对于设备选型人员，可据此核对生产线节拍、棒料规格、炉长占用面积及与前后工序的接口关系。整体造型虽然庞大，但分区逻辑清晰：下部负责输送与支撑，中部负责保温加热，顶部负责循环与换热，端部负责进出料和维护，各模块在三维空间中层次明确，适合作为连续式铝棒热处理设备的结构设计参考。
