三角转子旋转式发动机结构三维建模作品

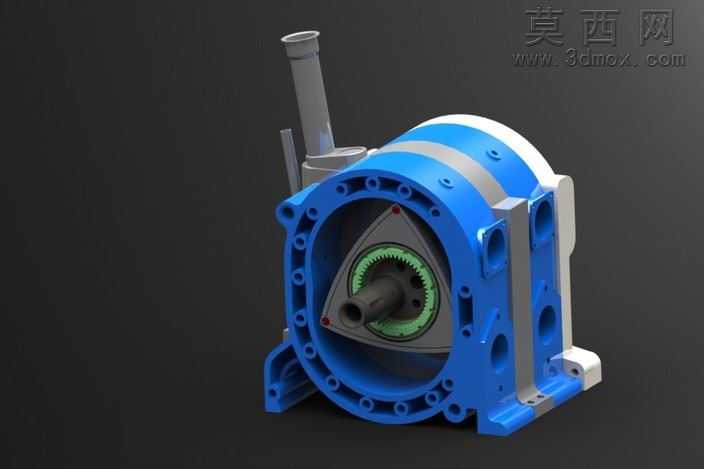

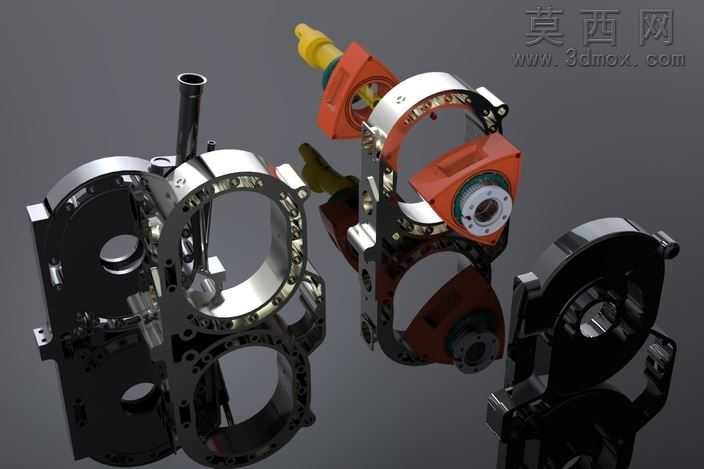

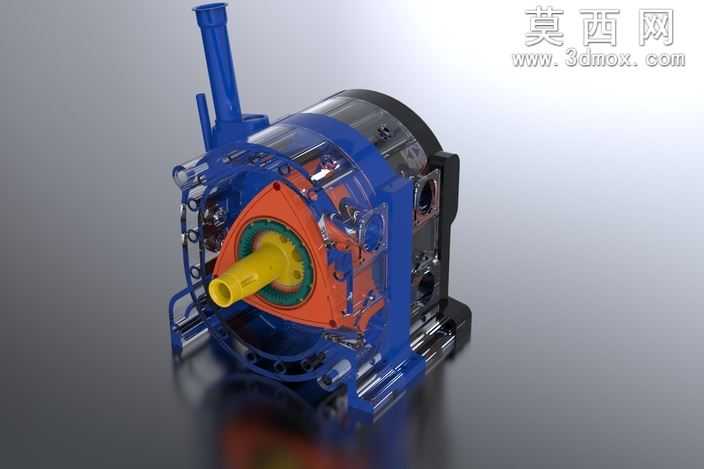

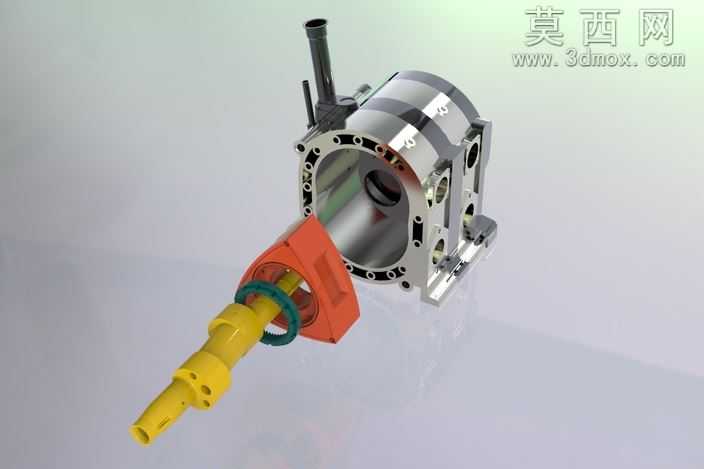

本作品为三角转子结构的旋转式发动机三维建模成果，建模阶段依托三维参数化设计逻辑完成全零件的精准构建，首先对旋转式发动机的核心运行逻辑进行拆解，围绕三角转子的偏心运动轨迹、缸体型线的密封配合要求确定核心建模基准。建模过程中先完成核心缸体的轮廓构建，严格匹配旋轮线缸壁的曲面参数，对缸体上的安装孔位、冷却通道预留槽、密封件安装槽等细节特征逐一还原，保证缸体结构的装配合理性；随后完成三角转子的建模，精准还原转子上的密封槽、中心齿轮安装位、减重空腔结构，确保转子与偏心轴的配合尺寸符合设计公差要求。针对偏心输出轴、前后端盖、进气接管、安装支座等附属零件，均按照实际装配关系完成独立建模，对端盖上的轴承安装位、螺栓连接孔、密封压边等细节做了精细化处理，保证各零件之间不存在干涉问题。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质：缸体主体采用蓝色工程塑料与铸铝结合的材质表现，金属连接件赋予哑光铸铝材质，运动配合面做金属光泽的精加工质感处理，进气管道采用磨砂金属材质，安装支座做了防滑纹理的细节表现。渲染阶段采用工作室柔光布光方案，通过多角度光源突出缸体的曲面轮廓与转子的三角结构特征，阴影参数调整至柔和自然，清晰展现发动机的内部装配结构与外部安装形态。设计过程中重点还原了旋转式发动机无往复运动构件的结构特点，将三角转子在缸内的偏心转动装配关系做了直观呈现，所有零件的装配层级清晰，可直接用于结构原理展示、装配教学演示等场景，建模过程中对密封件的安装位置、齿轮传动的配合间隙都做了符合工程实际的参数设置，保证模型既具备视觉展示效果，也符合机械结构的工程设计逻辑。
