异形壳体精密成型工装模具结构设计

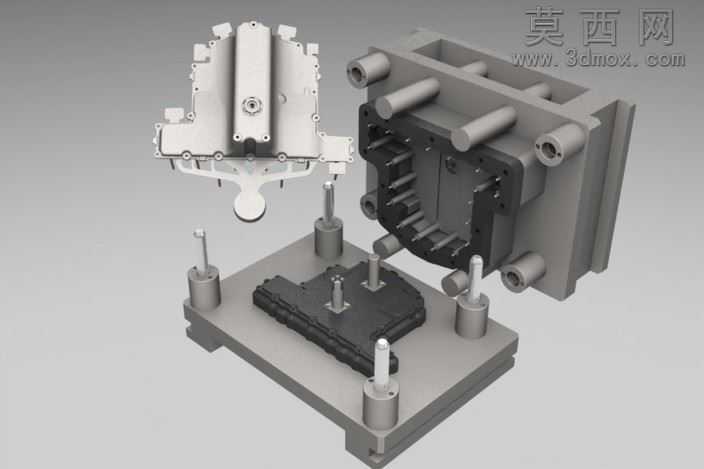

本套模具为异形壳体类零件的精密成型工装，整体采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的配合公差、装配间隙进行了精准的参数约束，确保动模、定模合模时的同轴度与贴合精度满足成型工艺要求。模型渲染阶段采用金属哑光材质模拟模具钢的真实质感，对导柱、导套等运动配合部件做了金属高光处理，清晰区分不同功能部件的材质属性，同时通过光影渲染突出模具分型面、型腔、型芯的结构轮廓，直观展示内部成型腔体的轮廓形态。结构设计上，模架采用标准三板式结构布局，四角设置高精度导柱导套组件作为合模导向机构，保证开合模过程中动定模的对位精度，避免成型过程中出现错模、飞边等缺陷；型腔部分根据异形壳体的外形轮廓做了随形设计，型芯对应壳体内部的复杂腔体结构做了拆分式镶件设计，既方便加工制造，也便于后续的维护与易损件更换；顶出机构采用多顶杆均匀布局，对应壳体的受力均匀区域设置顶出点位，避免顶出过程中零件出现变形、顶白等质量问题。设计思路围绕异形壳体的成型精度与生产效率展开，在保证模具结构强度的前提下优化了各部件的壁厚与减重设计，降低模具整体重量的同时提升开合模的运动响应速度；对冷却水路的走向做了随形排布设计，确保成型过程中型腔各区域温度均匀，有效缩短成型周期，提升零件成型后的尺寸稳定性。整套模型完整还原了模具从模架、导向组件、成型部件到顶出机构的全装配结构，各零部件之间保留了真实的装配约束关系，可直接用于结构校核、工艺分析以及生产加工的参考依据。
